G40H13331HR

产品分类:
厂牌: AMPHENOL
产品描述: Mini-SAS HD Internal Connectors, High Speed Input Output Connectors, Right angle press fit , 1x4 tray package
供应商型号: G40H13331HR
供应商: 云汉优选
标准整包数: 1

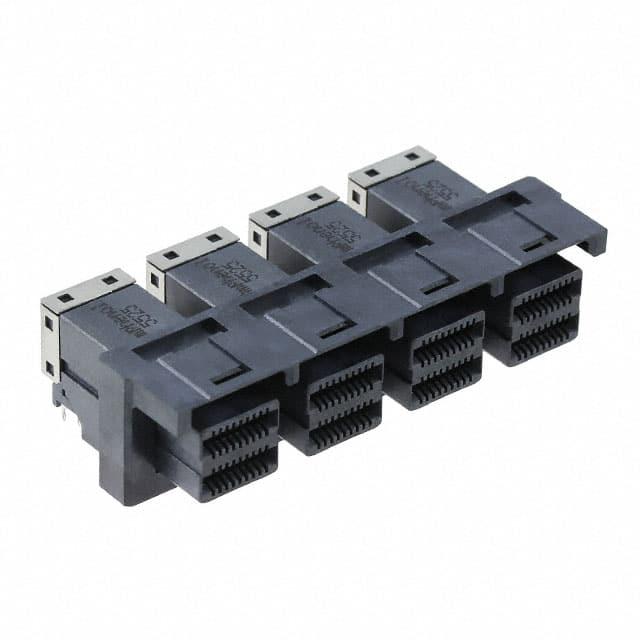

AMPHENOL  G40H13331HR

G40H13331HR概述

    Amphenol Canada Mini-SAS HD Connectors: A Comprehensive Guide

    1. 产品简介


    Amphenol Canada 的 Mini-SAS HD 连接器系统是新一代串行连接系统,提供更快的数据传输速率和更高的带宽。这些连接器适用于需要高速数据传输的应用场合,例如数据中心、企业服务器、存储阵列以及其他高性能计算和通信系统。Mini-SAS HD 连接器可以支持高达 12 Gbps 的数据速率,且双倍于现有 Mini-SAS 连接器的端口密度,提供1X1 (4x)、1X2 (8x) 和 1X4 (16x) 端口选项。

    2. 技术参数


    - 电气特性:
    - 数据速率:每通道最高可达 12 Gbps
    - 每个连接器(端口)可处理多达 4 条数据通道,总带宽可达 48 Gbps
    - 工作电压:最高 307 VAC (rms)/DC
    - 最大工作电流:每个触点最高 0.5 A
    - 绝缘电阻:最小 1000 MΩ
    - 差分阻抗:100 Ω ±10 Ω
    - 高速差分信号支持:3007 DC
    - 机械特性:
    - 插拔力:插拔最大分别为 100 N 和 50 N
    - 耐用性:250 次插拔循环
    - 尺寸:以英寸(毫米)为单位(具体尺寸需访问 amphenolcanada.com 查看详细图纸)

    3. 产品特点和优势


    - SFF-8643 合规性:符合行业标准,确保广泛的兼容性。
    - 增强的信号完整性:通过改进的信号传输和最小化的串扰提高数据可靠性。
    - 简易连接设计:机械钥匙的消除和引脚映射的简单化,使安装更加便捷。
    - 快速安装:采用压合式针脚设计,只需一次放置即可完成 PCB 安装。

    4. 应用案例和使用建议


    - 数据中心:适用于高性能计算和大数据存储,建议在安装时确保良好的散热管理。
    - 企业服务器:用于构建高性能的存储和网络系统,推荐使用冗余设计提高可靠性。
    - 存储阵列:实现高效的数据传输,建议定期进行系统的健康检查和维护。

    5. 兼容性和支持


    Amphenol Canada 的 Mini-SAS HD 连接器系统与现有的 Mini SAS 产品完全兼容,能够轻松映射到现有的 Mini SAS 产品上。公司提供了详尽的技术支持文档和在线资源,包括官方网站和客户服务邮箱(sales@amphenolcanada.com),以帮助用户解决问题和优化系统性能。

    6. 常见问题与解决方案


    - Q:连接器无法正常插拔?
    - A:检查插拔力是否超出规定范围(100 N / 50 N)。如果超出了,则可能是连接器或插槽损坏,建议更换新的连接器或修复插槽。

    - Q:绝缘电阻过低导致信号丢失?
    - A:确保正确安装并进行适当的接触压力调整。如果问题依旧存在,可能需要检查 PCB 板上的连接质量。

    7. 总结和推荐


    综上所述,Amphenol Canada 的 Mini-SAS HD 连接器系统在高速数据传输和高密度连接方面表现优异,适合用于多种高性能应用场合。推荐在需要高性能数据传输和可靠连接的环境中使用。更多技术细节和支持信息,可访问官网 amphenolcanada.com 获取。
    以上是关于 Amphenol Canada 的 Mini-SAS HD 连接器系统的全面介绍,希望对您在选择和使用这类产品时有所帮助。

G40H13331HR参数

参数
长*宽*高 24.19mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

G40H13331HR厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

G40H13331HR数据手册

厂牌 PDF简要描述 下载
AMPHENOL AMPHENOL G40H13331HR G40H13331HR数据手册

G40H13331HR封装设计

查看详情并下载
Symbol
Footprint
3D Model
