91614-406ALF

厂牌: AMPHENOL
产品描述: Bottom or Top Entry,Push-Pull,Receptacle 2.54mm 1 6pin 3A 2μm 锡 灰色 贴片安装
供应商型号: Q-91614-406ALF
供应商: 期货订购
标准整包数: 600

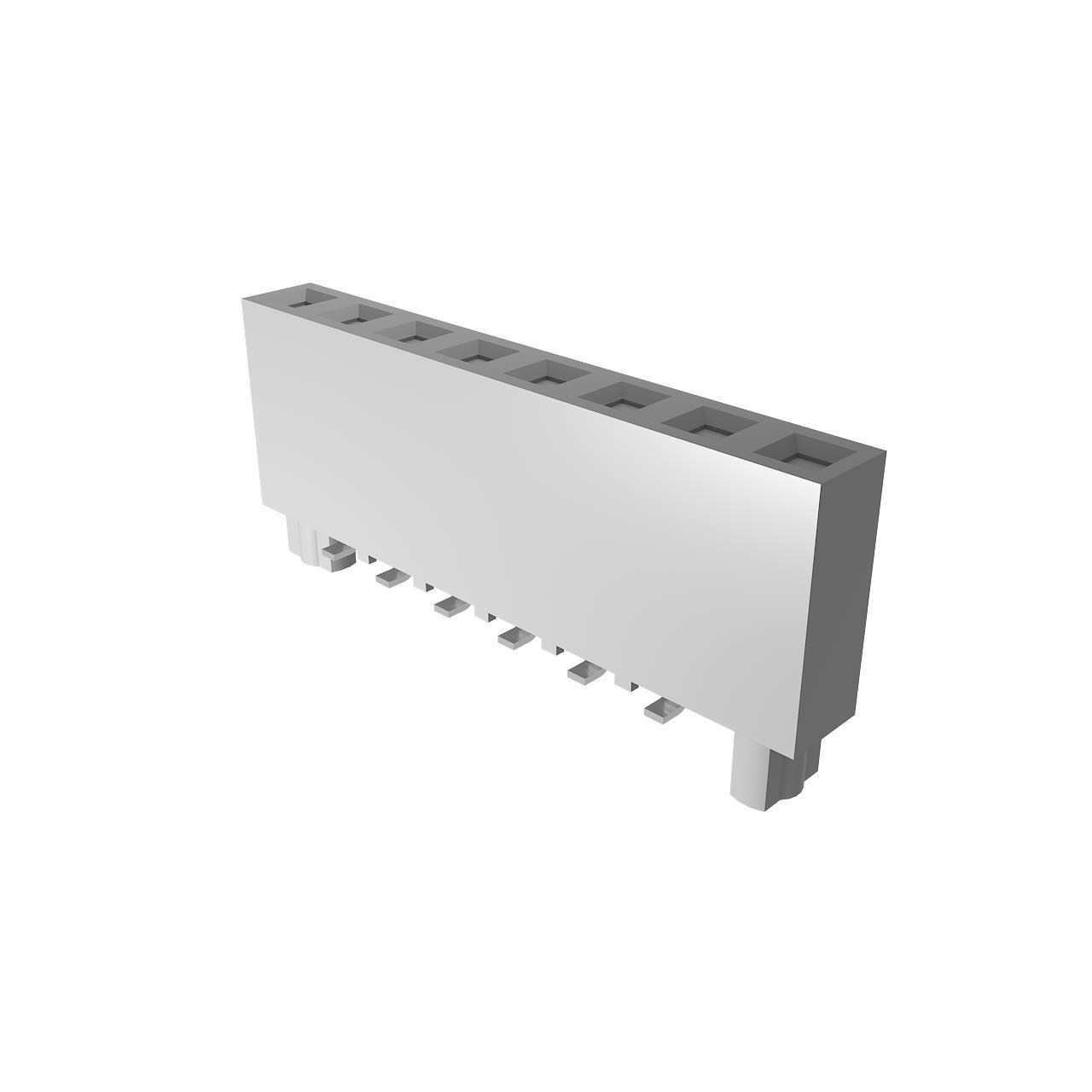

AMPHENOL 矩形连接器 - 针座 - 插座/母插口 91614-406ALF

91614-406ALF概述

    Dubox® SHUNTS Board/Wire-to-Board Connectors

    产品简介


    Dubox® SHUNTS是安费诺(Amphenol)公司推出的一款高性能板对板连接器系列。这些连接器设计用于实现高度可靠的电气性能,适用于各种严苛的应用环境。它们具有板载或线对板连接的灵活性,并通过独特的设计特性来满足不同领域的应用需求。

    技术参数


    - 材料:
    - 塑料外壳:高温度黑色热塑性塑料
    - 针脚:磷青铜
    - 镀层:金或镀1.27μm镍后镀锡或镀金
    - 机械性能:
    - 插拔寿命:金镀层50次,锡铅镀层25次
    - 插入力:最大450克力(金)/500克力(锡铅)
    - 拔出力:最小30克力(金)/30克力(锡铅)
    - 插入深度:最小4.85毫米(提供3.81毫米的有效行程)
    - 电气性能:
    - 最大电流承载能力:每触点2.5安培
    - 绝缘电阻:最小50,000兆欧
    - 接触电阻:初始最大15兆欧,环境测试后最大20兆欧
    - 耐压:800伏特
    - 环境性能:
    - 工作温度范围:-65°C至+125°C
    - 认证:
    - 符合DIN41651标准、HE13和BT D2632标准
    - 符合RoHS标准

    产品特点和优势


    - 双重弹簧接触设计:确保高可靠性电气性能。
    - 预应力接触针:低插入力,适合自动化装配。
    - 四壁接触设计:提供信号保护。
    - 双面镀层:成本效益高。
    - 自定位焊接尾:确保共平面性。
    - 浮动焊尾:自动对准电路板。
    - 高温塑料材质:符合红外线和蒸汽相回流焊接工艺。
    - 定位特征:便于机器人装配并保持精确对齐。

    应用案例和使用建议


    - 个人护理设备(如吹风机)
    - 家庭护理设备(如清洁机器人)
    - 家庭自动化系统(如报警系统)
    - 服务器
    - 存储设备
    - 工业设备(如机器人、PLC、电动工具)
    使用建议:
    1. 在安装过程中应使用正确的插入力,以避免过度插入导致接触不良。
    2. 定期检查和维护连接器,确保长期可靠运行。
    3. 在复杂环境中使用时,考虑添加防护罩或其他防护措施以增强耐用性。

    兼容性和支持


    Dubox® SHUNTS系列板对板连接器与多种类型的电子设备兼容。客户可以获取详细的零件编号选择指南,以找到最适合其应用的产品型号。制造商提供全面的技术支持和维护服务,确保客户的顺利使用和长期支持。

    常见问题与解决方案


    - 问题1:接触电阻偏高
    - 解决方案:检查插头和插座是否正确插入。重新插入并轻轻调整位置。
    - 问题2:无法达到预期电流承载能力
    - 解决方案:检查连接器是否为适当电流额定值。必要时更换为更高额定值的连接器。
    - 问题3:耐压测试失败
    - 解决方案:检查绝缘体是否有损坏或受潮。修复或更换损坏部件。

    总结和推荐


    Dubox® SHUNTS板对板连接器以其卓越的性能和广泛的应用场景,成为了市场上极具竞争力的产品。其设计特点如双重弹簧接触设计、预应力接触针等,使其在严苛环境中仍能保持稳定的电气性能。此外,良好的兼容性和制造商的支持,使该系列产品成为用户首选。总体而言,Dubox® SHUNTS值得推荐给需要高性能连接解决方案的应用场合。

91614-406ALF参数

参数
颜色 灰色
针脚数 6pin
触头镀层厚度 - 配接 2μm
触头镀层 - 配接
防护等级 -
额定电流 3A
类型 Bottom or Top Entry,Push-Pull,Receptacle
间距-配接 2.54mm
排数 1
安装方式 贴片安装
应用等级 工业级,汽车级,电信级,通用级
零件状态 在售
包装方式 卷带包装

91614-406ALF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

91614-406ALF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 插座/母插口 AMPHENOL 91614-406ALF 91614-406ALF数据手册

91614-406ALF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3600+ $ 0.7449 ¥ 6.1823
库存: 6000
起订量: 3600 增量: 600
交货地:
最小起订量为:3600
合计: ¥ 22256.28
