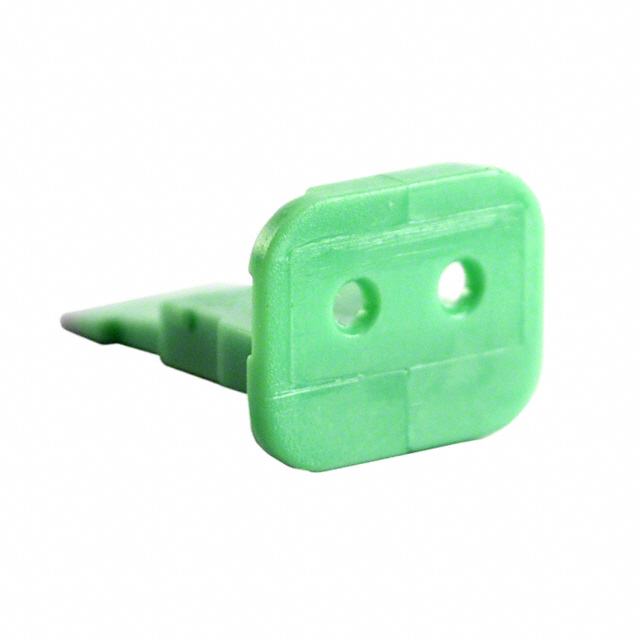

AW2S

产品分类: 矩形连接器 - 配件
厂牌: AMPHENOL
产品描述: Amphenol Industrial 楔形 汽车连接器母座, AT系列
供应商型号: 26M-AW2S
供应商: 云汉优选
标准整包数: 1
AMPHENOL 矩形连接器 - 配件 AW2S

AW2S概述

    # 高品质重型多针连接器——Amphenol Sine Systems AT系列™

    产品简介


    Amphenol Sine Systems的AT系列™连接器是一种高性能、成本效益高的热塑性解决方案,适用于严苛环境中的应用。这些连接器具备卓越的环境密封性和密封保持能力,适用于各种严苛的互连架构,如重型设备、交通运输、船舶、诊断、替代能源和农业等领域。连接器采用高规格材料制造,确保了可靠的电气和机械连接。

    技术参数


    以下是Amphenol Sine Systems AT系列™连接器的主要技术参数:
    | 参数名称 | 规格 |

    | 电流额定值 (A) | 2、3、4、6、8、12针:13A(尺寸16);
    13、15针:混合25A(尺寸12)、13A(尺寸16);
    18针:13A(尺寸16) |
    | 工作温度范围 | -55°C 到 +125°C |
    | 防护等级 | IP68 和 IP69K(接合状态)|
    | 接触次数 | >100次 |
    | 电线范围 | 2、3、4、6、8、12针:14-24AWG(尺寸16);
    13、15针:混合10-14AWG(尺寸12)、14-24AWG(尺寸16);
    18针:14-24AWG(尺寸16) |
    | 绝缘电阻 | 25°C时最小1000兆欧 |
    | 耐电压 | <2 mA电流泄露@1500V AC |
    | 振动 | 最大加速度20g(正弦扫频10-2000Hz)|
    | 冲击 | 在每个轴向50g冲击下无脱钩或中断 |
    | 热冲击 | -55°C到+125°C下进行10个循环测试无损坏 |

    产品特点和优势


    AT系列™连接器的独特功能和优势如下:
    - 高强度塑料外壳:拥有出色的紫外线抗性,确保长时间使用不会老化。
    - 嵌入式锁紧系统:有效保证接触对准和固定,确保电气和机械连接的安全性。
    - 广泛的电缆选择:提供多种颜色选项,有助于区分不同的接口,提高安全性。
    - 环境密封:具备前、后端的环境密封,保证连接器在严苛环境下的稳定性。
    - 兼容性强:可与其他现有标准产品无缝对接,适用于多种应用场景。

    应用案例和使用建议


    AT系列™连接器广泛应用于重型设备、交通运输、船舶、诊断设备、替代能源、农业等行业。例如,在重型设备中,这些连接器可以用于电源管理、传感器接口和通信系统。在船舶行业中,它们用于船舶控制系统和导航设备。在替代能源领域,这些连接器可用于风力发电、太阳能系统等。
    使用建议
    - 在安装时务必注意接线的正确性和密封的完整性,以避免电气故障。
    - 为避免机械损伤,建议定期检查连接器及其固定件的状况。
    - 在极端温度环境中使用时,需特别关注连接器的耐温性和密封性能。

    兼容性和支持


    AT系列™连接器与其他相关标准产品具有良好的兼容性,可与其他标准设备配合使用。Amphenol Sine Systems提供全方位的技术支持和售后服务,用户可通过官方客服热线获得帮助。

    常见问题与解决方案


    1. 连接器过早损坏
    - 解决方案:检查是否按照正确的安装步骤进行安装,确保电线密封良好且无损。
    2. 接触不良
    - 解决方案:确保电线与插头完全插入并锁定。检查是否有氧化物或其他杂质影响接触面。
    3. 无法实现预期的电流传输
    - 解决方案:确认电流额定值与应用匹配。确保电线规格符合要求,避免过载。

    总结和推荐


    Amphenol Sine Systems的AT系列™连接器是一款高性能、多功能的产品,适用于各种严苛的工业环境。凭借其卓越的防护性能、可靠的机械结构以及广泛的应用领域,它在市场上具备很强的竞争力。综上所述,我们强烈推荐这一产品给需要高性能连接器的用户。
    如需了解更多详细信息,请访问[Amphenol Sine Systems官网](https://www.amphenol-sine.com)或直接联系官方客服获取更多技术支持。

AW2S参数

参数
配套使用/相关产品 AT Series™
针脚数 2pin
配件类型 Wedge for Sockets
长*宽*高 14.9mm*14.95mm*19.3mm
安装方式 支架安装
零件状态 在售
包装方式 盒装

AW2S厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

AW2S数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 配件 AMPHENOL AW2S AW2S数据手册

AW2S封装设计

查看详情并下载
Symbol
Footprint
3D Model
