JS3PB

产品分类: 套管 - 音频连接器
厂牌: AMPHENOL
产品描述: 1/4 JUMBO PHONE STR STEREO Ni BLACK
供应商型号: N-JS3PB
供应商: 云汉优选
标准整包数: 1

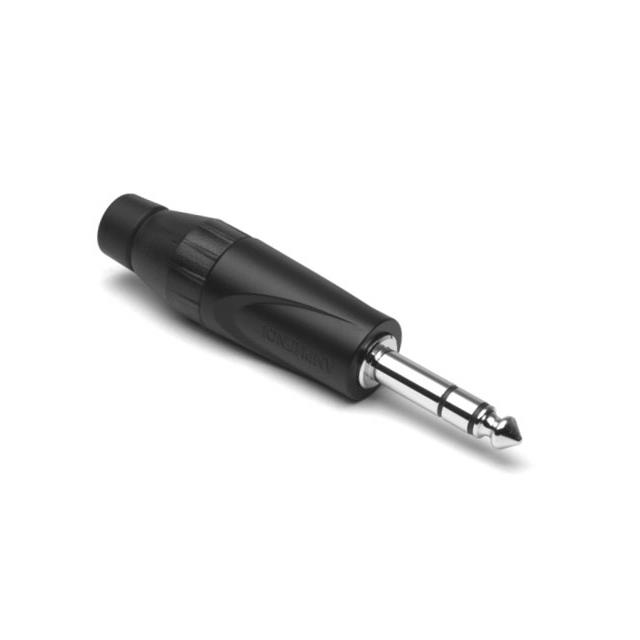

AMPHENOL 套管 - 音频连接器 JS3PB

JS3PB概述

    1/4” PHONE PLUGS 技术手册

    产品简介


    1/4” PHONE PLUGS(1/4英寸电话插头)是一种广泛应用于音频设备的连接器。这类插头主要用于音响系统、乐器接口、耳机以及各种便携式音频设备中。作为最常见的音频连接标准之一,它们提供了一种可靠且耐用的音频信号传输方式。

    技术参数


    - 物理尺寸:直径范围从7.5mm到10.5mm(0.295”至0.413”)
    - 绝缘材料阻燃等级:符合UL94V-0标准
    - 焊接性:符合IEC 68-2-20标准
    - 环保合规:符合欧盟RoHS 2指令2011/65/EU要求
    - 接触点:3针,包括Tip(针尖)、Ring(环)、Sleeve(套筒)(立体声);2针(单声道)
    - 最大导线规格:
    - 单声道:AWG 16至1.5mm²
    - 立体声:AWG 18至1mm²
    - 额定电流承载能力:10A(取决于接合连接器和电缆)
    - 接触电阻:取决于接合连接器
    - 初始绝缘电阻:>2GΩ
    - 湿度测试后的绝缘电阻:≥1GΩ
    - 耐电压测试:2针为1.5kV直流电,3针为1kV直流电
    - 防护等级:IP40
    - 操作温度范围:-25°C 至 +75°C(-13°F 至 +167°F)
    - 插入和拔出力:≥10N 至 ≤30N
    - 重量:
    - 聚合物后壳:约28克(0.061磅)
    - 金属后壳:约35克(0.077磅)
    - 电缆固定力:22kg至44kg(50磅至100磅),具体取决于电缆材料和直径
    - 适用电缆直径范围:
    - 标准夹钳:3mm至6mm(0.118”至0.236”)
    - 大夹钳:3mm至5.5mm(0.118”至0.216”)
    - 巨型夹钳:6mm至7mm(0.236”至0.275”)
    - 巨大夹钳:5.5mm至6.5mm(0.216”至0.255”)

    产品特点和优势


    1/4” PHONE PLUGS 的显著优势在于其卓越的机械强度和可靠的电气性能。它们的镀镍或金过2微米镍处理的铜制触点提供了长期稳定和高电流承载能力。此外,这些插头在广泛的环境条件下仍能保持稳定的性能,适合在不同气候条件下使用。坚固的设计确保了长期的耐用性和可靠性。

    应用案例和使用建议


    这类插头广泛应用于各种音频系统和乐器接口,如现场演出、录音棚和家庭音频系统中。为了确保最佳性能,在使用过程中应注意以下几点:
    - 正确安装电缆:确保电缆固定牢靠,避免由于震动导致的信号干扰。
    - 环境适应性:考虑到环境温度的变化,确保选择合适的电缆和插头型号以满足特定需求。
    - 定期维护:定期清洁插孔,防止尘埃积累导致接触不良。

    兼容性和支持


    这些插头与大部分专业音频设备和家用音响设备具有良好的兼容性。Amphenol Australia Pty Ltd 提供全面的技术支持和售后服务,包括安装指导、故障排除和技术咨询。

    常见问题与解决方案


    - 问题:插头接触不良
    - 解决方案:检查电缆连接是否牢固,清理插孔和插头的污垢。
    - 问题:声音失真
    - 解决方案:确认插头和电缆规格匹配,更换可能损坏的部件。
    - 问题:无法插入插头
    - 解决方案:确保插头和插孔的尺寸匹配,适当调整电缆固定力。

    总结和推荐


    综上所述,1/4” PHONE PLUGS 以其出色的电气特性和坚固耐用的设计,成为音频设备中不可或缺的组件。无论是专业录音棚还是日常家庭娱乐系统,都能发挥重要作用。强烈推荐该产品给那些需要稳定、高性能音频连接的用户。

JS3PB参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

JS3PB厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

JS3PB数据手册

厂牌 PDF简要描述 下载
AMPHENOL 套管 - 音频连接器 AMPHENOL JS3PB JS3PB数据手册

JS3PB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ $ 7.4094 ¥ 62.9799
25+ $ 6.6641 ¥ 56.6449
100+ $ 4.0188 ¥ 34.1598
250+ $ 3.9474 ¥ 33.5529
500+ $ 3.8658 ¥ 32.8593
库存: 125
起订量: 15 增量: 1
交货地:
最小起订量为:15
合计: ¥ 944.69
