U65E044260T

产品分类:
厂牌: AMPHENOL

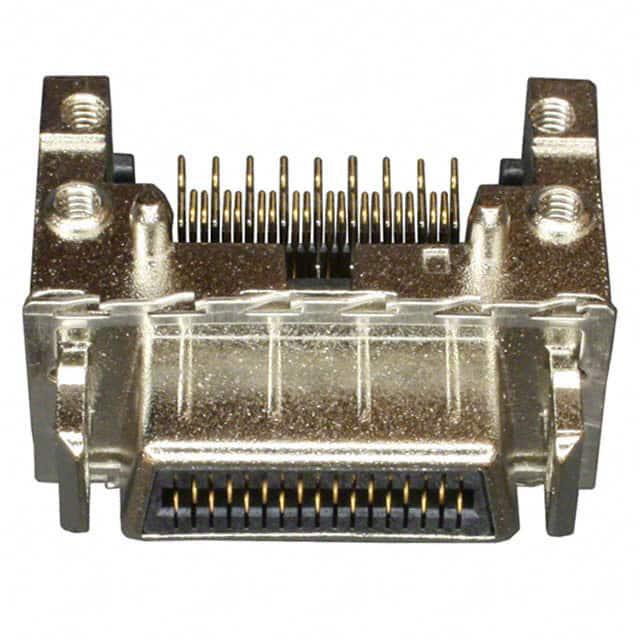

产品描述: Conn High Density RCP 4 POS Solder RA Thru-Hole 4 Terminal 1 Port T/R
供应商型号:
供应商:
标准整包数: 0
AMPHENOL  U65E044260T

U65E044260T概述

    Amphenol INFINITY 系列电子元器件产品技术手册

    1. 产品简介


    Amphenol的INFINITY(4x/12x)系列连接器旨在满足InfiniBand™、光纤通道和串行连接SCSI贸易协会对高达60 Gbps总带宽的要求。INFINITY连接器以其高密度、热插拔能力和优越的电磁干扰(EMI)性能而著称,符合SFF 8470标准。这些连接器适用于多种类型的接头,能够在1U机架空间内安装多个连接器,并且适合PCI支架。接头可采用标准材料或符合RoHS规范的材料制造,数据传输速率超过5.0 Gbps/通道。

    2. 技术参数


    - 机械特性:
    - 共面性规格:0.1mm
    - 插入力:4x版本最大55.5N
    - 拔出力:4x版本典型值6.1N
    - 耐用性:至少250次插拔周期
    - 电气特性:
    - 差分阻抗:100Ω±10Ω
    - 绝缘电阻:最小10GΩ
    - 接触电阻:最大80mΩ
    - 上升时间:70ps
    - 对内差分:5ps
    - 选项:
    - 通道数量:4x 或 12x
    - 锁定方式:螺丝锁定式或拉线锁定式
    - 安装方式:螺丝安装、焊柱安装、延长臂安装

    3. 产品特点和优势


    - 高密度设计:INFINITY连接器能够在有限的空间内提供多通道高速数据传输能力。
    - 热插拔能力:可在不中断系统的情况下更换或插入连接器。
    - 出色的EMI性能:降低信号干扰,提高系统稳定性。
    - 耐用性:经过至少250次插拔测试,保证长期稳定使用。

    4. 应用案例和使用建议


    INFINITY连接器广泛应用于数据中心、网络服务器、存储系统等领域,特别适用于需要高速数据传输和低延迟的应用。例如,在数据中心中,INFINITY连接器可以用于连接服务器和存储设备,以实现高效的互连。建议在安装过程中严格按照技术手册进行操作,确保正确安装并充分发挥其性能优势。

    5. 兼容性和支持


    - 兼容性:INFINITY连接器与现有的PCI支架和其他相关设备具有良好的兼容性,可以方便地集成到现有系统中。
    - 支持:Amphenol提供全面的技术支持和维护服务,用户可以通过电话、电子邮件等方式获取帮助。

    6. 常见问题与解决方案


    - 问题1:如何正确选择和安装锁具?
    - 解决方案:根据手册中提供的型号代码选择合适的锁具,遵循正确的安装步骤进行安装。

    - 问题2:如何解决信号传输质量问题?
    - 解决方案:检查接触电阻是否符合要求,确认连接器正确插入且没有损坏。

    7. 总结和推荐


    INFINITY系列连接器凭借其卓越的性能和可靠性,在高速数据传输领域具有显著的优势。无论是数据中心还是存储系统,该系列产品都是一个值得信赖的选择。对于需要高性能和高可靠性的应用场景,强烈推荐使用Amphenol的INFINITY连接器。

U65E044260T参数

参数
长*宽*高 29.7mm(长度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

U65E044260T厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

U65E044260T数据手册

厂牌 PDF简要描述 下载
AMPHENOL AMPHENOL U65E044260T U65E044260T数据手册

U65E044260T封装设计

查看详情并下载
Symbol
Footprint
3D Model
