F31L-1A7H1-11070

产品分类: FFC/FPC连接器
厂牌: AMPHENOL
产品描述: 焊盘 500μm 70pin 2.54mm FFC,FPC 金 底部 贴片安装
供应商型号: 3526721
供应商: 海外现货
标准整包数: 1

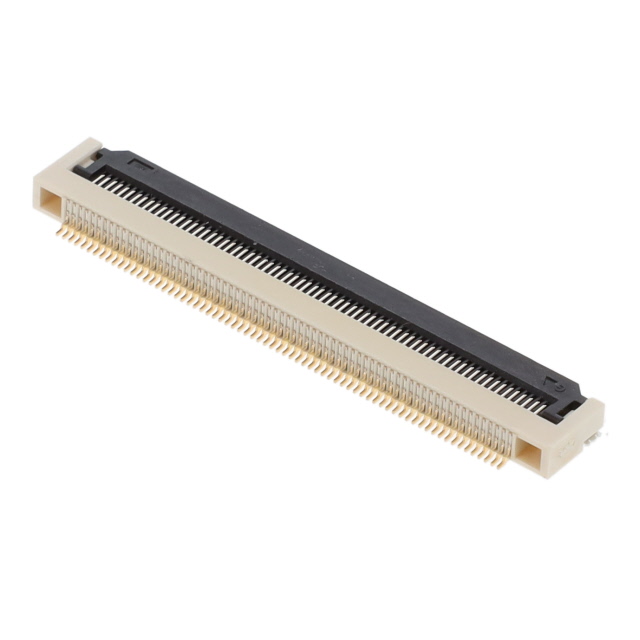

AMPHENOL FFC/FPC连接器 F31L-1A7H1-11070

F31L-1A7H1-11070概述

    Amphenol F31L 系列零角度ZIF柔性连接器技术手册

    产品简介


    Amphenol F31L 系列是一款零角度ZIF(无插入力)柔性连接器,具有前翻锁功能、表面贴装终端和双接触点。这款连接器高度为2.55毫米,提供4到80个触点。其电缆厚度为0.30毫米,并且经过了30次插拔循环测试以确保耐用性。适用于汽车、数据处理、工业控制和医疗领域。

    技术参数


    - 尺寸: 高度2.55毫米,提供4至80个触点。
    - 电缆厚度: 0.30毫米。
    - 插拔次数: 30次。
    - 机械性能:
    - FFC/FPC保持力: 20gf/引脚。
    - 终端保持力: ≥100gf/终端。
    - 固定板保持力: ≥100gf/固定板。
    - 电气性能:
    - 电压额定值: 50V AC/DC。
    - 电流额定值: 0.5A。
    - 接触电阻: ≤30mΩ。
    - 绝缘电阻: ≥500MΩ。
    - 耐压测试: 500V AC,2mA,1分钟内无短路或击穿现象。
    - 环境条件: 工作温度范围: -40°C 至 +105°C。

    产品特点和优势


    - 零插入力机制:减小摩擦磨损,延长使用寿命。
    - 前翻锁功能:易于操作,强大的FFC/FPC保持力使其抗震抗振。
    - 双接触点设计:增强接触稳定性。
    - 抗焊料和助焊剂渗漏设计:提高焊接可靠性。
    - 材料选择:
    - 外壳: LCP,自然色(UL94V-0)。
    - 操作机构: PA9T,黑色(UL94V-0)。
    - 触点: 磷青铜,厚度0.20毫米,1~3微米镍镀层。
    - 锚板: 黄铜,厚度0.20毫米,1~3微米镍镀层,2~4微米锡镀层。
    - 聚酯膜: 厚度0.10毫米,耐温黄色。
    - RoHS合规性:符合环保、健康和安全要求。

    应用案例和使用建议


    - 汽车多媒体系统:提高车载娱乐系统的稳定性和耐用性。
    - 导航系统:提供可靠的数据传输接口,保障导航精度。
    - 监控摄像机:实现高清图像传输,满足医疗监控需求。
    - 工业PC和机器人:增强机器内部布线的稳定性和安全性。
    - 使用建议:
    - 在高温环境下使用时,应注意散热措施,避免温度过高影响性能。
    - 安装过程中要确保接触点正确对齐,避免虚焊和损坏。

    兼容性和支持


    - 兼容性:支持FFC/FPC柔性电缆,适用于多种设备和系统。
    - 认证和合规性:UL认证,RoHS合规。
    - 制造商支持:提供详尽的技术文档和应用指南,以及优质的售后服务。

    常见问题与解决方案


    - Q: 插拔过程中触点受损怎么办?
    - A: 确保安装过程中接触点对齐准确,使用正确的工具和工艺。如出现损坏,更换损坏的部件。
    - Q: 连接器焊接后出现异常该如何处理?
    - A: 检查焊接质量,确保焊点干净无杂质,必要时重新焊接。
    - Q: 如何提高连接器的耐用性?
    - A: 使用正确的安装工具和工艺,避免过度弯曲或拉扯电缆。

    总结和推荐


    综上所述,Amphenol F31L系列零角度ZIF柔性连接器凭借其独特的设计和优异的性能,在多个行业有着广泛的应用前景。其耐用性强、适用温度范围广、并且符合RoHS标准,值得在需要高性能连接解决方案的项目中选用。如果您正在寻找一个可靠且高效的产品来应对复杂的应用需求,那么F31L系列将是您的理想选择。

F31L-1A7H1-11070参数

参数
针脚数 70pin
扁平柔性类型 FFC,FPC
外壳颜色 -
端接 焊盘
板上高度 2.54mm
额定电流 -
间距 500μm
触头镀层
连接器/触头类型 底部
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

F31L-1A7H1-11070厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

F31L-1A7H1-11070数据手册

厂牌 PDF简要描述 下载
AMPHENOL FFC/FPC连接器 AMPHENOL F31L-1A7H1-11070 F31L-1A7H1-11070数据手册

F31L-1A7H1-11070封装设计

查看详情并下载
Symbol
Footprint
3D Model
