PT6KH-103A2020

厂牌: AMPHENOL
产品描述: 10KΩ ±20% 100mW ±300ppm/℃ 线性 通孔安装 6.3mm(长度)
供应商型号: ET-3128561
供应商: 海外现货
标准整包数: 1

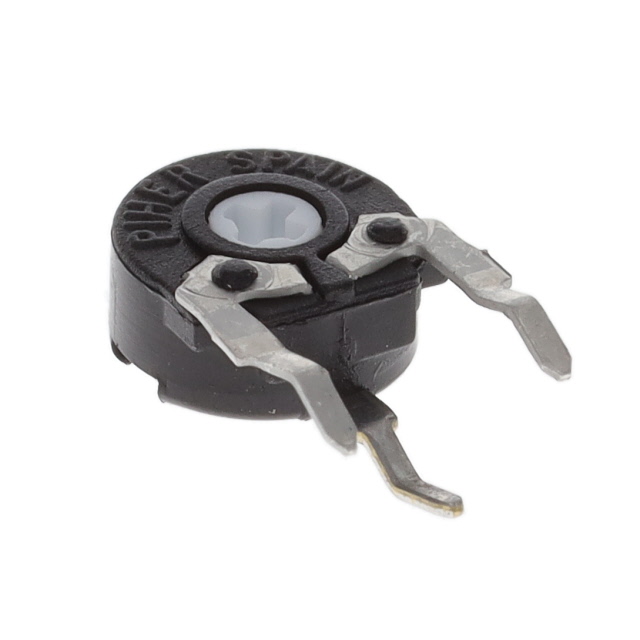

AMPHENOL 电位器及其他可变电阻器 PT6KH-103A2020

PT6KH-103A2020概述

    PT-6 Potentiometer: Comprehensive Technical Overview

    1. 产品简介


    PT-6型碳电阻电位器是一种设计用于需要频繁调整的应用场合的电位器。其无轴设计允许采用不同的驱动机制,如定制轴、电机控制或人机界面调节。这种电位器不仅可用于控制固定输出,还可用于调节频率、电机转速变化或音量。它广泛应用于测试和测量设备、消费电子产品、家用电器、定时继电器、机器人、运动控制器、家庭和楼宇自动化以及医疗设备控制面板等领域。

    2. 技术参数


    - 旋转角度:电气旋转角度为0.2至2 Ncm(0.3至2.7英寸-盎司),机械旋转角度为235° ± 5°。
    - 扭矩:工作扭矩范围为0.2至2 Ncm(0.3至2.7英寸-盎司)。
    - 寿命:在无止动的情况下可达10K次循环。
    - 阻值范围:阻值范围为220 Ω至5 MΩ(可选值:1.0 Ω、2.0 Ω、2.2 Ω、2.5 Ω、4.7 Ω、5.0 Ω)。
    - 耐压:最大电压为100 VDC(连续)、50 VDC(非连续)。
    - 功率:额定功率为0.1 W(连续)、0.05 W(非连续)。
    - 温度范围:工作温度为-25°C至+70°C(-13°F至+158°F)。
    - 防护等级:符合IEC 60529标准的IP54防护等级。
    - 其他参数:止动扭矩大于4 Ncm(>5.6英寸-盎司),噪声电阻在3分钟内小于3% Rn,残余电阻小于0.5% Rn。

    3. 产品特点和优势


    PT-6电位器具备以下显著优势:
    - 碳电阻元素提供了可靠的电性能。
    - 高达IP54的防护等级确保了良好的防尘防水性能。
    - 聚酯基底提供了卓越的机械稳定性和耐久性。
    - 提供SMD版本以适应现代电子制造工艺。
    - 用户可以根据需求选择初始位置、50%位置或完全顺时针位置。
    - 可根据客户需求提供长寿命版本(10K次循环)。
    - 可供自熄塑料材质的外壳(UL94V0认证)。

    4. 应用案例和使用建议


    PT-6电位器适用于多种场景,如测试和测量设备、消费电子产品、家用电器等。对于测试和测量设备,PT-6电位器可以用于调节输出信号;在消费电子产品中,它可以用于调节音量或设置参数;在家用电器中,它可用于设定定时器或调节电机转速。对于特定应用场景,建议考虑选择具有更高耐压和功率特性的型号,以确保长期稳定运行。

    5. 兼容性和支持


    PT-6电位器与多种安装方式兼容,包括水平安装-垂直调节(H方法)和垂直安装-水平调节(V方法)。此外,PT-6提供多种旋钮和轴选项,用户可以根据具体需求进行选择。制造商提供了详尽的技术支持,包括在线产品配置器,方便用户进行产品选型和定制。

    6. 常见问题与解决方案


    - 问题:如何安装PT-6电位器?
    解决方案:请参阅相关安装手册,根据具体型号选择合适的安装方法。
    - 问题:电位器出现噪声问题怎么办?
    解决方案:检查电路中的接地情况,添加适当的噪声滤波器。
    - 问题:电位器使用寿命不理想怎么办?
    解决方案:考虑更换为长寿命版本,或咨询供应商获取更多建议。

    7. 总结和推荐


    综上所述,PT-6型碳电阻电位器凭借其高可靠性、耐用性和多功能性,在众多应用场景中表现出色。无论是测试和测量设备还是家用电器,PT-6电位器都是理想的选择。我们强烈推荐使用PT-6电位器,特别是在需要高精度和稳定性的场合。如有任何疑问或需要进一步技术支持,请联系Piher Sensing Systems获取更多信息。

PT6KH-103A2020参数

参数
电阻值 10KΩ
精度 ±20%
额定功率 100mW
温度系数 ±300ppm/℃
锥度 线性
额定电压 -
长*宽*高 6.3mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装
