20021321-00040C1LF

厂牌: AMPHENOL
产品描述: Push-Pull,Receptacle 1.27mm 2 40pin 1A 金 黑色 贴片安装
供应商型号: ET-4332146
供应商: 海外现货
标准整包数: 1

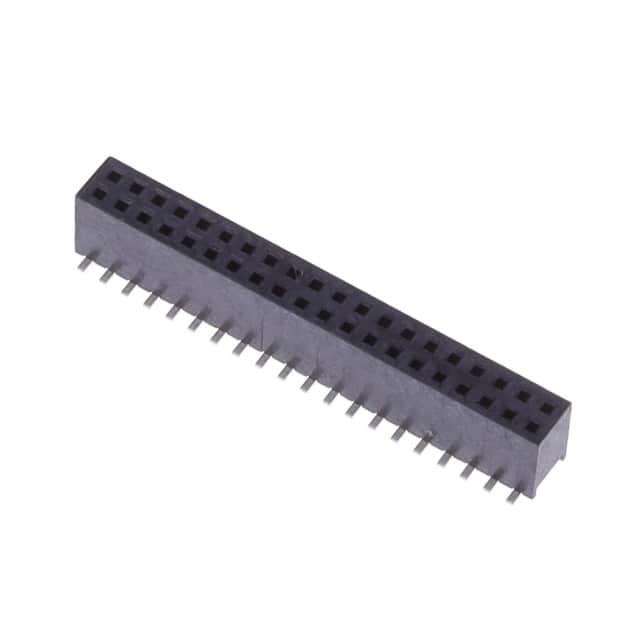

AMPHENOL 矩形连接器 - 针座 - 插座/母插口 20021321-00040C1LF

20021321-00040C1LF概述

    MINITEK 127TM 技术手册解析

    1. 产品简介


    MINITEK 127TM 是由 FCI 生产的一种模块化系统,主要用于电子元器件连接,具有多种不同类型的插头和插座,包括直角、垂直及堆叠式连接器。这些连接器广泛应用于汽车、电信基础设施、消费电子以及工业电子产品等领域。MINITEK 127TM 插头和插座的设计使其在小型化和高效连接方面表现出色。

    2. 技术参数


    MINITEK 127TM 系列的技术规格和性能参数如下:
    - 物理特性
    - 外壳:高温度黑色热塑性材料
    - 阻燃等级:UL 94 V-0
    - 引脚:铜合金
    - 镀层:金镀1.0μm(40μ”)镍
    - 电气性能
    - 连续电流容量:1 A
    - 绝缘电阻:最小值为1 x 102 MΩ
    - 接触电阻:最大值为30 mΩ
    - 耐压绝缘:500 V
    - 电压额定值:125 V
    - 机械性能
    - 插拔寿命:100次循环
    - 操作温度范围
    - -40°C 至 +85°C

    3. 产品特点和优势


    MINITEK 127TM 系列的主要优势包括:
    - 高可靠性:采用铜合金和金镀层,保证长期稳定运行。
    - 适应性强:可在极端温度下工作,并具备出色的阻燃性。
    - 多功能性:提供直角、垂直和堆叠等多种类型,适用于不同的安装需求。
    - 小型化设计:紧凑结构有助于实现小型化和高密度布局。
    - 易于集成:标准化设计和管装包装便于大规模生产。

    4. 应用案例和使用建议


    MINITEK 127TM 系列广泛应用于多种场合,例如汽车电子控制单元、通讯设备内部布线以及工业自动化控制系统。具体应用包括:
    - 汽车电子控制单元:用于传感器和执行器之间的信号传输。
    - 通讯设备:可用于路由器、交换机和服务器间的信号互联。
    - 工业控制系统:作为机器和设备之间数据交换的关键组件。
    建议在安装过程中确保焊点质量良好,避免虚焊或短路现象。同时,在选择合适型号时,需考虑引脚数量、间距和高度等因素,以满足特定应用需求。

    5. 兼容性和支持


    MINITEK 127TM 系列连接器与多数标准PCB制程兼容,可以承受260°C的高温回流焊接。此外,该系列提供了详细的封装规范和加工信息,方便客户在组装过程中使用。对于售后支持,制造商提供了详尽的产品规格和参考图纸,并承诺符合RoHS标准。

    6. 常见问题与解决方案


    常见问题及其解决方案包括:
    - 问题一:焊接过程中引脚出现弯曲或损坏。
    - 解决方案:调整焊接温度和时间,确保焊接平稳进行;选用适当的焊接设备和技术。
    - 问题二:连接器在使用过程中接触不良。
    - 解决方案:检查接触面是否有污垢或氧化层,必要时清洁并重新涂覆镀层。

    7. 总结和推荐


    综上所述,MINITEK 127TM 系列以其高可靠性、多功能性和易集成性在电子元器件市场占据重要地位。对于需要高性能连接解决方案的应用场景,MINITEK 127TM 是一个非常值得推荐的选择。无论是汽车、通信还是工业领域,这款产品都能满足用户的需求。建议用户在选型时充分考虑自身应用的具体要求,并参考技术手册进行详细评估。

20021321-00040C1LF参数

参数
触头镀层 - 配接
触头镀层厚度 - 配接 -
防护等级 -
类型 Push-Pull,Receptacle
颜色 黑色
排数 2
针脚数 40pin
间距-配接 1.27mm
额定电流 1A
安装方式 贴片安装
应用等级 工业级,电信级,通用级
零件状态 在售
包装方式 卷带包装

20021321-00040C1LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

20021321-00040C1LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 插座/母插口 AMPHENOL 20021321-00040C1LF 20021321-00040C1LF数据手册

20021321-00040C1LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
