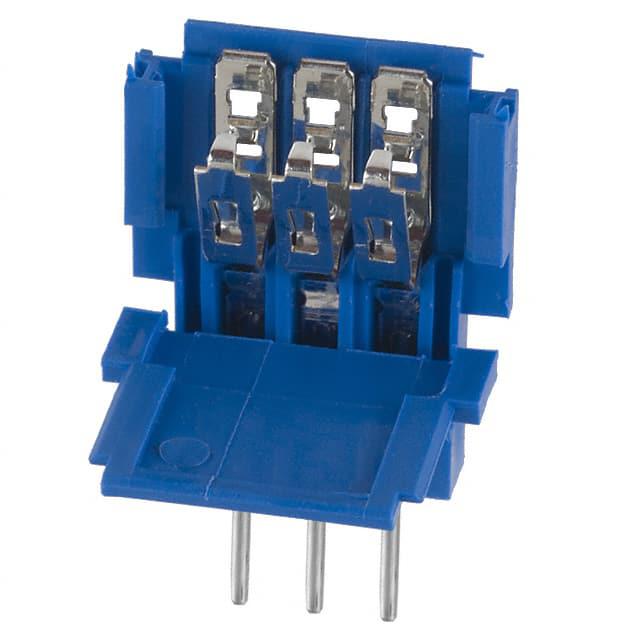

66226-003LF

产品分类: FFC/FPC连接器
厂牌: AMPHENOL
产品描述: 焊盘 2.54mm 3pin 蓝色 FFC 2A 锡 底部 导线安装,自由悬挂,通孔安装
供应商型号: 66226-003LF
供应商: Master
标准整包数: 85
AMPHENOL FFC/FPC连接器 66226-003LF

66226-003LF概述

    Amphenol's FCI Basics Clincher™ 2.54mm Pitch Connector:一种可靠、低成本的柔性连接解决方案
    Amphenol的FCI Basics Clincher™ 2.54mm针式与插座连接器是专为扁平柔性电路(Flat Flexible Circuit,FFC)设计的,能够实现快速高效的电缆组装和可靠的电路连接。本文将详细介绍该产品的技术规格、特点、应用及兼容性等方面的信息。

    产品简介


    Clincher™ 2.54mm连接器家族包含单行针式与插座连接器,旨在用于扁平柔性电路的终端。接触点预先加载到连接器外壳中,便于无准备线缆的大规模终端。连接器通过“压接”技术提供气密且无污染的四点接触,每根导体都能实现这种效果。Clincher™ 2.54mm连接器适用于膜开关、传感器和仪器仪表等多种工业应用领域。

    技术参数


    - 材料:
    - 外壳:聚丙烯UL 94 V-0,蓝色
    - 接触弹簧基础金属:铍铜
    - 插座:铜镍
    - 接头:磷青铜
    - 接触弹簧电镀:3μ金/GXT®或10μ无铅纯锡;整体电镀50μ镍
    - 接触体电镀:30μ金/GXT®或100μ无铅纯锡;整体电镀50μ镍
    - 机械性能:
    - 配合和分离力:每个接触点最大300克(不包括闩锁力)
    - 闩锁保持力:最小4磅;接触保持力:每个接触点最小30克
    - 电缆保持力:每英寸10磅
    - 接触耐用性:100次配合周期
    - 电气性能:
    - 接触电阻(LLCR)主接触点:最大10mΩ;环境暴露后最大20mΩ
    - 绝缘电阻:最小5000MΩ
    - 耐电压:1000VRMS
    - 电流额定值:每个接触点连续电流2.0A
    - 包装:
    - 抗静电托盘
    - 冲压端子:卷装
    - 环境:
    - 工作温度范围:-65°C至+105°C

    产品特点和优势


    - 接触预加载: 使大规模无准备电缆终端成为可能,加速了电缆组装并降低了成本。
    - “压接”技术: 每个接触点形成气密四点压接,提高了电路完整性,防止污染。
    - 双金属Mini-PV™插座接触: 实现最佳界面可靠性,最高可承受100次循环。
    - 插座开孔倾斜引导: 防止插针堵塞,帮助插针对准。
    - 双壁PCB摩擦头和极化选项: 确保可靠的配接,并协助不同类型的柔性电缆正确对齐。

    应用案例和使用建议


    Clincher™ 2.54mm连接器广泛应用于物流、消费电子产品、工业自动化、传感器和仪器仪表等领域。为了确保最佳性能,建议在选择柔性电缆时参考IPC标准,并根据实际需求选用合适的电缆厚度和材料。

    兼容性和支持


    Clincher™ 2.54mm连接器可以与各种柔性电缆如FFC、FPC和CIC配合使用。此外,连接器还可以与不同的插头(如polarized friction headers和Clincher™电缆针式连接器)进行配接。对于客户技术支持和工具信息,可参阅技术手册中的详细说明。

    常见问题与解决方案


    - 问题: 连接器的耐电压为何设置为1000VRMS?
    - 解答: 1000VRMS的耐电压是为了确保连接器在高电压环境下依然能够维持稳定和安全的工作状态。
    - 问题: 如何判断连接器的接触点是否接触良好?
    - 解答: 可以通过测量接触电阻来判断,接触电阻应在规定的范围内才能确保良好的接触。


    总结和推荐


    综上所述,Amphenol的Clincher™ 2.54mm连接器以其可靠的设计、成本效益以及广泛的适用性,在工业自动化和电子设备领域展现出巨大的优势。考虑到其耐用性、可靠性以及易于组装的特点,强烈推荐在需要高效、可靠连接的应用中使用这款产品。

66226-003LF参数

参数
触头镀层
端接 焊盘
板上高度 -
扁平柔性类型 FFC
连接器/触头类型 底部
外壳颜色 蓝色
针脚数 3pin
额定电流 2A
间距 2.54mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘
