89891-418LF

厂牌: AMPHENOL
产品描述: Bottom or Top Entry,Push-Pull,Receptacle 2.54mm 2 36pin 3A 2μm 锡 蓝色 通孔安装
供应商型号: Q-89891-418LF
供应商: 期货订购
标准整包数: 156

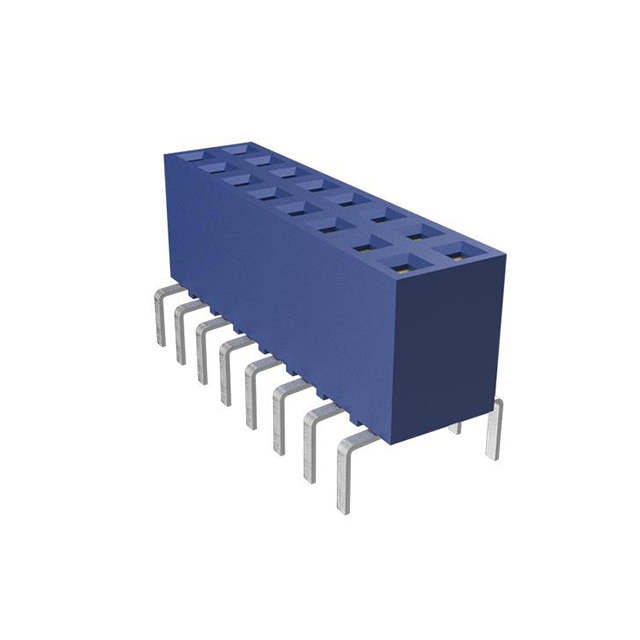

AMPHENOL 矩形连接器 - 针座 - 插座/母插口 89891-418LF

89891-418LF概述

    Amphenol’s Dubox® SHUNTS Board/Wire-to-Board Connectors

    1. 产品简介


    Amphenol’s Dubox® SHUNTS是一款专为板对板连接而设计的产品系列,广泛应用于个人护理设备(如空气干燥机)、家庭护理设备(如清洁机器人)、智能家居(如报警系统)、服务器、存储和工业领域(如机器人、可编程逻辑控制器PLC及动力工具)。其独特的双梁接触设计和预应力接触方式确保了高可靠性的电气性能。

    2. 技术参数


    - 材料
    - 外壳:高温黑色热塑性塑料
    - 针:磷青铜
    - 镀层:金或镍后镀1.27μm(50μin)锡
    - 机械性能
    - 插拔次数:金接头50次,锡接头25次
    - 插入力:每个金接头最大450gf,每个锡接头最大500gf
    - 拔出力:每个金接头最小30gf,每个锡接头最小30gf
    - 插入深度:最小4.85mm(0.191英寸)
    - 电气性能
    - 最大电流承载能力:每个接头2.5A
    - 绝缘电阻:最小50,000MΩ
    - 接触电阻:初始时最大15MΩ,环境测试后最大20MΩ
    - 耐电压强度:800V
    - 规格
    - 文件编号:E66906,LR46923
    - 产品图号:按五位数基号部分编号
    - 产品型号:BUS-12-071-gold,BUS-12-070-tin
    - 环境适应性
    - 工作温度范围:-65°C至+125°C
    - 认证
    - RoHS兼容,符合欧盟指令2002/95/IEC
    - 包装
    - 塑料袋

    3. 产品特点和优势


    - 高可靠性电气性能:双梁接触设计,确保了高度可靠的电气性能。
    - 低插入力:接触前预应力设计降低了插入力。
    - 信号保护:四壁接触设计提高了信号保护。
    - 成本效益:双重镀层提供了高效的成本效益。
    - 对准辅助:具有定位特征,便于焊接并支持机器人放置。
    - 高耐温材料:采用高温热塑性材料,兼容红外和气相回流。
    - 符合行业标准:符合DIN41651标准、HE13和BT D2632标准。

    4. 应用案例和使用建议


    - 应用案例:
    - 个人护理设备(如空气干燥机)
    - 家庭护理设备(如清洁机器人)
    - 家居自动化(如报警系统)
    - 服务器、存储和工业设备(如机器人、PLC及动力工具)
    - 使用建议:
    - 确保连接部位清洁,避免灰尘和杂质。
    - 使用合适的焊接工具和温度,以防止过度加热。
    - 在插拔过程中,尽量保持均匀力度,以减少磨损。


    5. 兼容性和支持


    - 兼容性:Dubox® SHUNTS板对板连接器兼容多种电子元件和设备。
    - 支持:制造商提供详细的安装指南和故障排除文档,同时也提供技术支持服务。

    6. 常见问题与解决方案


    - 问题一:如何正确选择正确的基号?
    - 解决方案:根据具体的应用需求和预期性能,参考产品选择指南进行选择。
    - 问题二:如何处理过度加热导致的焊点不良?
    - 解决方案:重新清洁焊点并使用适当温度和工具进行重焊。
    - 问题三:如何判断Dubox® SHUNTS是否适合高温环境?
    - 解决方案:查看产品技术参数,确保其工作温度范围在所需范围内。

    7. 总结和推荐


    Amphenol’s Dubox® SHUNTS凭借其卓越的设计和可靠性,非常适合于高要求的工业和消费类电子产品应用。其高可靠性、低插入力和信号保护等优势使其在市场上具备很强的竞争力。综合考虑其多功能性和广泛的应用范围,我们强烈推荐在需要高可靠性的板对板连接器应用中使用Dubox® SHUNTS。
    注:以上信息可能会发生变化,敬请留意制造商的最新公告。

89891-418LF参数

参数
针脚数 36pin
额定电流 3A
防护等级 -
颜色 蓝色
排数 2
类型 Bottom or Top Entry,Push-Pull,Receptacle
触头镀层 - 配接
间距-配接 2.54mm
触头镀层厚度 - 配接 2μm
安装方式 通孔安装
应用等级 工业级,汽车级,电信级,通用级
零件状态 在售
包装方式 管装

89891-418LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

89891-418LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 插座/母插口 AMPHENOL 89891-418LF 89891-418LF数据手册

89891-418LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
