首页  >  产品百科  >  PT10MV10-222A1010-PM-S

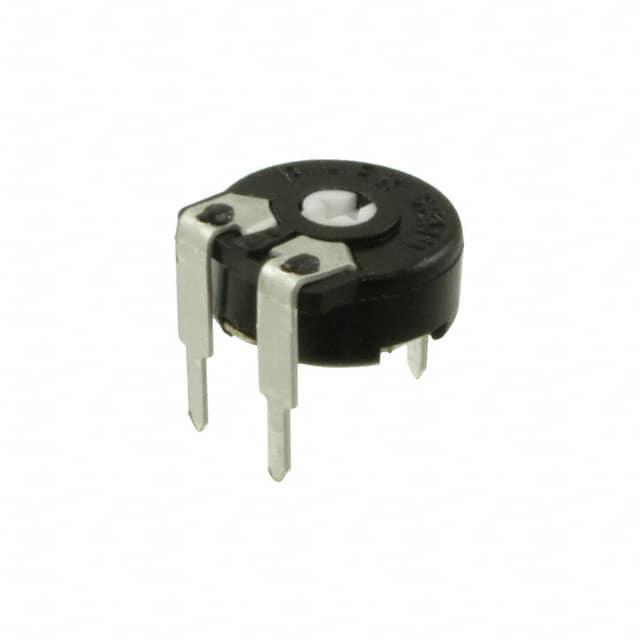

PT10MV10-222A1010-PM-S

厂牌: AMPHENOL
产品描述: 2.2KΩ ±10% 150mW ±300ppm/℃ 线性 通孔安装 10.3mm*10mm*6mm
供应商型号: 3128505
供应商: 海外现货
标准整包数: 1
AMPHENOL 电位器及其他可变电阻器 PT10MV10-222A1010-PM-S

PT10MV10-222A1010-PM-S概述

    PT10 10 mm Carbon Potentiometer: Comprehensive Technical Overview

    1. 产品简介


    PT10 10 mm碳膜电位器是一种紧凑型控制元件,专为需要频繁调整的应用而设计。其无轴设计允许不同的连接机制,如定制轴、电机控制或人机界面调整。此电位器可控制多种输出变量,包括频率、电机速度变化或音量调节。典型应用包括测试和测量设备、消费电子产品、家用电器、小型发动机、机器人、运动控制器以及医疗设备控制面板。该型号不仅适用于多种工业应用,还能满足高精度控制需求。

    2. 技术参数


    - 电气旋转角度: 235° ± 5°
    - 扭矩:
    - 旋转扭矩: 0.4至2 Ncm (0.6至2.7英寸-盎司)
    - 停止扭矩: >5 Ncm (<7英寸-盎司)
    - 机械旋转角度: 220° ± 20°
    - 循环次数: 最多可达10万次
    - 电阻范围: 100 Rn 5M (1.0-2.0-2.2-2.5-4.7-5.0)
    - 容差:
    - 正向容差: ± 20%
    - 反向容差: ± 30%
    - 最大电压: 200 VDC (标准) 或 100 VDC (非标准)
    - 额定功率:
    - 标准: 0.15 W (标准线性) 或 0.07 W (非标准线性)
    - 操作温度: -25°C 至 +70°C (-13°F 至 +158°F)

    3. 产品特点和优势


    - 碳电阻元件: 高可靠性且耐磨损。
    - 防尘密封: 有效防止灰尘进入,延长使用寿命。
    - 聚酯基板: 稳定性好,适用广泛。
    - 可定制起始位置: 无轴设计支持多种初始位置配置。
    - 特殊处理选项: 包括防火塑料(UL 94V-0)和开路切断功能。

    4. 应用案例和使用建议


    - 典型应用: 用于各种工业和家用电器的控制面板。
    - 使用建议: 在高频调节的应用中,推荐选用长寿命版本以提升可靠性。在低功耗应用中,选择适合的电压和功率等级,以优化能效。

    5. 兼容性和支持


    - 兼容性: 支持自动插入,可搭配不同类型的安装方式(垂直和水平)。
    - 支持和维护: Piher提供全方位的技术支持和定制服务。若需特定材料的轴/旋钮/执行器,需联系Piher咨询。

    6. 常见问题与解决方案


    - 问题1: 产品无法正常运行。
    - 解决方案: 检查安装是否正确,确认所有接线符合要求。
    - 问题2: 扭矩过大导致调节困难。
    - 解决方案: 选择低扭矩版本的电位器,可以减少调节时的阻力。

    7. 总结和推荐


    PT10 10 mm碳膜电位器以其紧凑的设计、多样化的功能和较高的性价比,特别适合于需要频繁调整的应用场合。其广泛的兼容性和强大的技术支持使其成为工业和家电领域的理想选择。强烈推荐在高精度和频繁调整的应用中采用这款电位器。

PT10MV10-222A1010-PM-S参数

参数
电阻值 2.2KΩ
精度 ±10%
额定功率 150mW
温度系数 ±300ppm/℃
锥度 线性
额定电压 -
长*宽*高 10.3mm*10mm*6mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

PT10MV10-222A1010-PM-S厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

PT10MV10-222A1010-PM-S数据手册

厂牌 PDF简要描述 下载
AMPHENOL 电位器及其他可变电阻器 AMPHENOL PT10MV10-222A1010-PM-S PT10MV10-222A1010-PM-S数据手册

PT10MV10-222A1010-PM-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5.0714
50+ ¥ 3.842
100+ ¥ 3.6883
250+ ¥ 3.4424
500+ ¥ 3.381
1000+ ¥ 3.3195
5000+ ¥ 3.3195
10000+ ¥ 3.3195
库存: 1366
起订量: 10 增量: 0
交货地:
最小起订量为:1
合计: ¥ 5.07
直接购买
加入购物车
