QS3PB-AU

产品分类: 套管 - 音频连接器
厂牌: AMPHENOL
产品描述: Amphenol Audio 1/4 in电话插头插头, 音频插头, 电缆安装
供应商型号: QS3PB-AU
供应商: TME
标准整包数: 1
AMPHENOL 套管 - 音频连接器 QS3PB-AU

QS3PB-AU概述

    电子元器件技术手册解析:电话插头组件

    产品简介

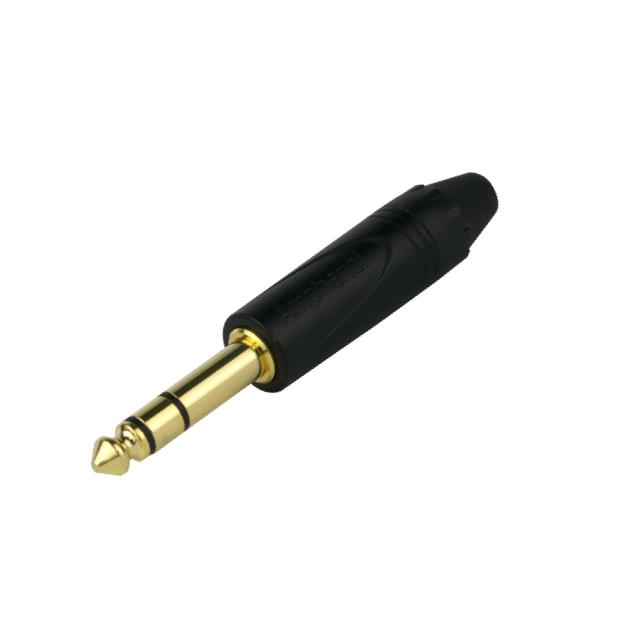

    本产品为1/4"立体声插头组件,广泛应用于音频设备及音响系统中。该组件由多种高质量材料制成,具有出色的耐用性和稳定性。产品包含一个镀镍外壳,接触部分采用金/镍涂层,后壳部分采用黑色塑料材质,以提供最佳的抗冲击性和稳定性。

    技术参数


    - 产品型号:QS3P/QS3PB-AU
    - 插头尺寸:1/4英寸立体声插头
    - 电缆外径范围:3.0mm - 7.0mm
    - 壳体材料:铸铝合金,表面镀镍或亚光黑
    - 接触件材料:金/镍涂层
    - 后壳材料:热塑性塑料,黑色
    - 工作温度范围:-20°C至+85°C
    - 绝缘电阻:≥1000MΩ(500V DC)
    - 额定电流:最大1.0A
    - 插拔次数:>5000次
    - 阻燃等级:UL94 V-0

    产品特点和优势


    - 高性能镀层:接触部分采用金/镍涂层,确保长时间使用后仍能保持良好的导电性能。
    - 耐用性强:铸铝合金壳体及黑色塑料后壳,具备极高的机械强度和抗冲击性。
    - 宽适用范围:适用于不同直径的电缆,范围从3.0mm到7.0mm。
    - 高可靠性:绝缘电阻高且耐温范围广,适应各种复杂的工作环境。

    应用案例和使用建议


    - 应用领域:适合用于家庭音响、舞台灯光音响、录音棚、音乐会等多种场景。
    - 使用建议:在安装过程中应注意电缆外径的选择,以确保合适的插入力和接触良好。另外,在使用过程中要避免频繁插拔,以延长使用寿命。

    兼容性和支持


    - 兼容性:本产品适用于标准的1/4英寸立体声接口,可与市场上大多数音响设备兼容。
    - 技术支持:如有任何技术问题或需要维护服务,请联系Amphenol Australia Pty Ltd获取详细支持。

    常见问题与解决方案


    - 问题1:插头接触不良。
    - 解决方案:检查插头和插座之间的接触点是否干净,必要时可以清洁接触面。

    - 问题2:长时间使用后声音质量下降。
    - 解决方案:定期检查接触部分是否有磨损或氧化,如有需要更换新的接触件。

    总结和推荐


    综上所述,这款1/4"立体声插头组件凭借其卓越的性能、广泛的适用性和坚固的设计,在各类音响设备中表现优异。推荐所有对音质要求较高的用户选用此产品,特别是在家庭影院、专业音响设备中。
    请注意,为了获得最佳效果,请遵循手册中的安装和使用建议。如需更多技术支持,欢迎随时联系Amphenol Australia Pty Ltd。

QS3PB-AU参数

参数
长*宽*高 6.35mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

QS3PB-AU厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

QS3PB-AU数据手册

厂牌 PDF简要描述 下载
AMPHENOL 套管 - 音频连接器 AMPHENOL QS3PB-AU QS3PB-AU数据手册

QS3PB-AU封装设计

查看详情并下载
Symbol
Footprint
3D Model
