62684-401100AHLF

产品分类: FFC/FPC连接器
厂牌: AMPHENOL
产品描述: 焊盘 500μm 40pin 米黄色 2mm FPC 500mA 金 底部 贴片安装
供应商型号: 3881795
供应商: 海外现货
标准整包数: 2000

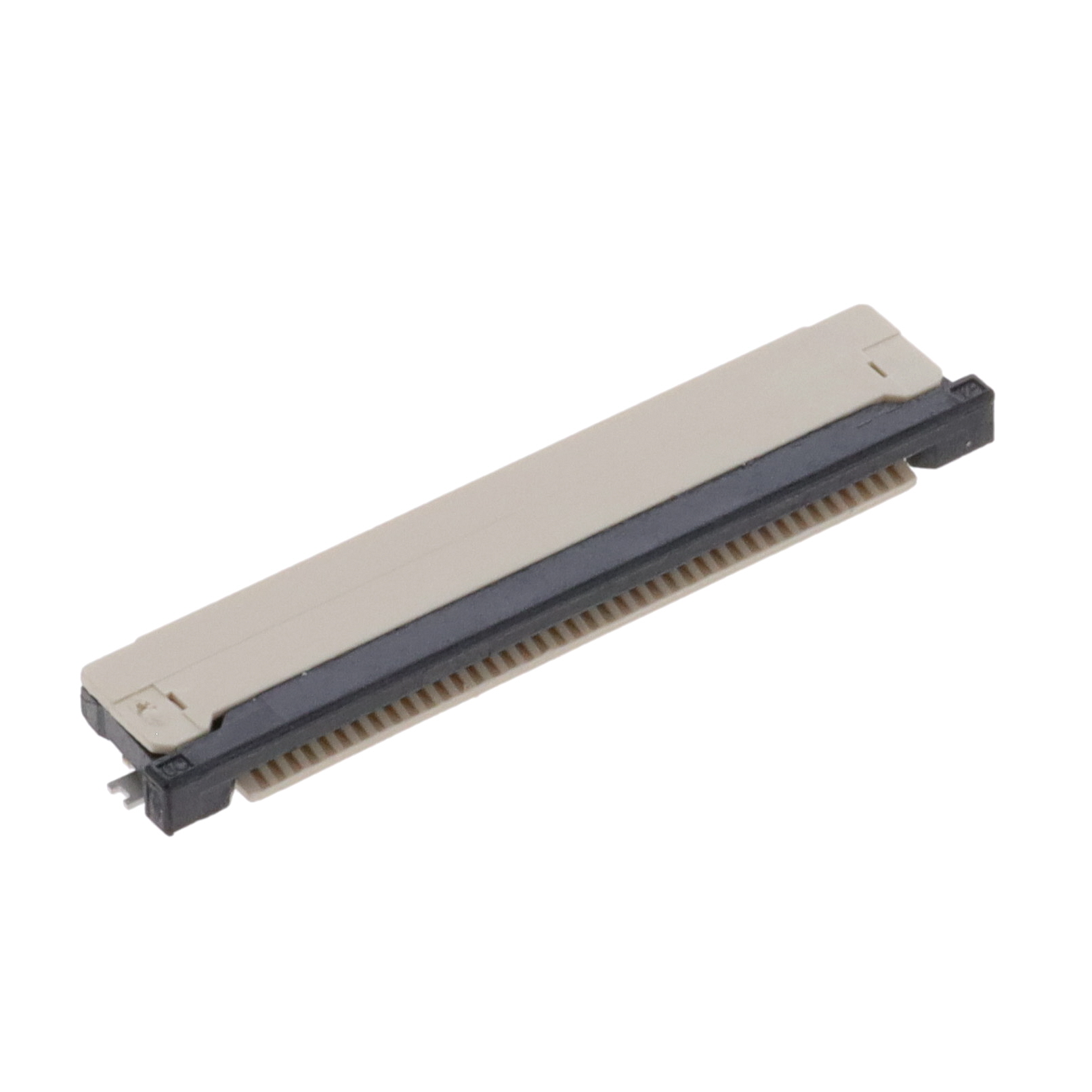

AMPHENOL FFC/FPC连接器 62684-401100AHLF

62684-401100AHLF概述

    OPU Series FFC-FPC Connector 技术手册

    产品简介


    OPU系列是一款0.5mm间距的零插入力(ZIF)翻盖式柔性扁平电缆/柔性印刷电路板(FFC/FPC)连接器。该连接器提供顶部或底部触点选项,主要用于汽车多媒体、导航系统、仪表盘、照明、游戏设备、液晶显示器(LCD)和有机发光二极管(OLED)显示器、基站、交换机、控制器、存储设备、人机界面(HMI)、自动售货机、可编程逻辑控制器(PLC)、驱动器、超声设备、病人监护仪、磁共振成像(MRI)、计算机断层扫描(CT)和输液泵等领域。

    技术参数


    - 材料
    - 外壳:LCP,自然色(UL94V-0)
    - 操作器:PPS,黑色(UL94V-0)
    - 接触点:磷青铜
    - 引脚:黄铜
    - 机械性能
    - FFC/FPC保持力:≥0.25N/接触点
    - 耐久性:20次插拔循环
    - 电气性能
    - 电压等级:50V AC/DC
    - 电流等级:0.5A AC/DC
    - 接触电阻:≤30mΩ(初始值)
    - 绝缘电阻:≥100MΩ
    - 介电强度测试:在200V AC,1mA下无短路或击穿,持续时间1分钟
    - 环境适应性
    - 工作温度范围:-55°C 至 +85°C
    - 认证
    - UL文件编号:E66906
    - 符合RoHS标准

    产品特点和优势


    OPU系列连接器具有以下独特功能和优势:
    - 零插入力(ZIF)滑动机制:确保无需额外力量即可轻松插入电缆,且能够提供高可靠性连接。
    - 传统滑动操作器:通过锁定电缆的方式保证连接稳定性,提高抗振能力。
    - 设计防焊料和助焊剂渗漏:确保焊接性能良好。
    - 高耐热稳定塑料外壳:满足一般操作温度范围的要求,从-55°C至+85°C。
    - 提供32到60个触点:适用于多种应用场景。
    - 无铅且无卤素:符合环保、健康和安全要求。
    - 顶部或底部触点选择:灵活适应不同的设计需求。

    应用案例和使用建议


    OPU系列连接器广泛应用于各类电子设备中。例如,在车载多媒体系统中,OPU系列连接器可以确保信息传输的稳定性和可靠性。为了优化使用效果,建议用户严格按照制造商的技术手册进行安装和维护,确保正确操作以避免可能的损坏。

    兼容性和支持


    OPU系列连接器与其他常见的电子元件具有良好的兼容性。厂商提供全面的支持服务,包括产品咨询、技术支持和维修服务。产品以Tape & Reel方式包装,每卷包含2000个组件。

    常见问题与解决方案


    - 问题:如何确保连接的稳定性?
    - 解答:使用ZIF滑动机制进行电缆插入,并确保电缆牢固固定。此外,定期检查连接器是否清洁,以确保良好的电接触。

    - 问题:如何处理焊接过程中的问题?
    - 解答:使用适当的焊接工具和技术,遵循制造商推荐的焊接工艺。注意避免过度加热,以防止焊料渗漏或损坏连接器。

    总结和推荐


    总体而言,OPU系列连接器以其坚固耐用、易于操作和广泛的适用性成为市场上的一款优质产品。无论是用于消费电子产品还是工业自动化设备,OPU系列都能提供出色的性能和可靠性。因此,我们强烈推荐这一产品给所有寻求高质量、高性能连接解决方案的用户。

62684-401100AHLF参数

参数
额定电流 500mA
针脚数 40pin
扁平柔性类型 FPC
外壳颜色 米黄色
连接器/触头类型 底部
间距 500μm
板上高度 2mm
触头镀层
端接 焊盘
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

62684-401100AHLF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

62684-401100AHLF数据手册

厂牌 PDF简要描述 下载
AMPHENOL FFC/FPC连接器 AMPHENOL 62684-401100AHLF 62684-401100AHLF数据手册

62684-401100AHLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
