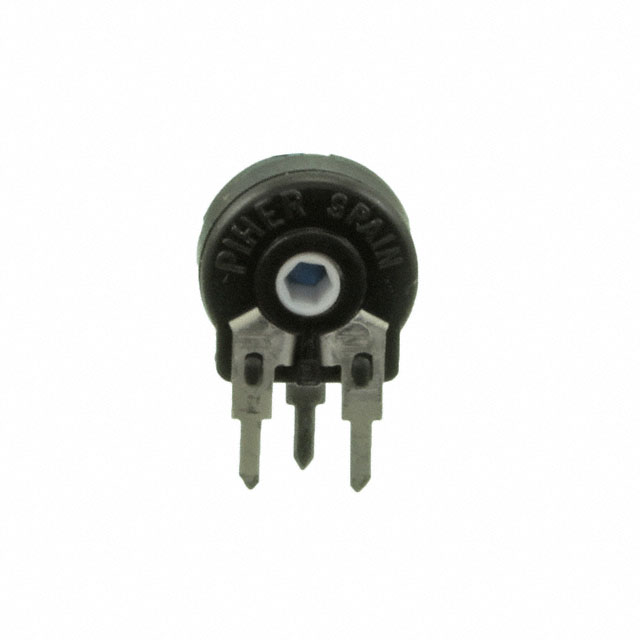

PT10MH01-103A2020-I-PM-S

厂牌: AMPHENOL
产品描述: 10KΩ ±20% 150mW ±300ppm/℃ 线性 通孔安装 10.3mm*10mm*6mm
供应商型号: 3128479
供应商: 海外现货
标准整包数: 1
AMPHENOL 电位器及其他可变电阻器 PT10MH01-103A2020-I-PM-S

PT10MH01-103A2020-I-PM-S概述


    产品简介


    PTC-10 是一款直径为10毫米的Cermet电位器(Potentiometer)。这类电位器主要用于调整电压或电阻,广泛应用于各种电子控制系统中。其基本功能是通过旋转实现对电路中电压的连续调节,常见于消费类电子产品、照明控制、电动工具、继电器、计时器以及暖通空调(HVAC)系统等领域。

    技术参数


    - 工作温度范围: 标准型号为-40°C至+90°C,特殊型号可达-40°C至+120°C。
    - 机械扭矩: 停止扭矩大于5牛厘米(>7英寸-盎司),扭矩范围为0.4至2牛厘米(0.6至2.7英寸-盎司)。
    - 电气旋转角度: 220° ± 20°。
    - 机械旋转角度: 235° ± 5°。
    - 使用寿命: 标准版本最多可达1000个周期,长寿命版本可达10K个周期。
    - 残余电阻: 特征为Cermet电阻元件。
    - 防护等级: 根据IEC 60529标准达到IP54。
    - 材料: 外壳、转子和轴采用不燃塑料材料(UL94V-0认证)。
    - 电参数:
    - 额定电压:200V DC(线性), 100V DC(非线性)
    - 额定功率:70°C时为0.33W(线性), 0.17W(非线性)

    产品特点和优势


    PTC-10电位器具有多种独特的功能和优势,使其在市场上具备较强的竞争力。具体包括:
    - 高精度和稳定性: 采用Cermet电阻元件,能够提供高精度和稳定的电阻值。
    - 长寿命设计: 标准版本可达1000个周期,长寿命版本可达10K个周期,适合成本敏感型控制应用。
    - 多种阻尼配置: 提供多达10个阻尼位置,可根据客户需求定制,提供更精确的位置控制。
    - 特殊倾斜度: 可提供线性、对数和反对数倾斜度(Log. & Alog.)。
    - 环境适应性强: 符合IP54防护等级,能够在恶劣环境下稳定工作。

    应用案例和使用建议


    PTC-10电位器广泛应用于多种场合,例如照明控制、电动工具、继电器、计时器以及暖通空调系统。以下是一些具体的使用场景:
    - 照明控制: 可以作为调光器来调节灯光亮度,实现节能效果。
    - 电动工具: 可用于控制电动工具的速度或功率输出。
    - HVAC系统: 可用于温度和风量控制,提供精确的调节。
    使用建议:
    - 在安装前,请确保环境温度和湿度符合电位器的工作要求。
    - 定期检查并清洁电位器,以保持其长期稳定性。
    - 考虑到阻尼位置的特殊性,可以根据不同的应用场景选择合适的阻尼数量和位置。

    兼容性和支持


    PTC-10电位器具有良好的兼容性,可与多种电子元件和设备集成。该产品适用于各种手动和自动装配设备。同时,制造商提供了全方位的技术支持,包括售前咨询、技术支持和售后服务,确保客户在使用过程中能够获得及时的帮助。

    常见问题与解决方案


    - 问题: 电位器在长时间使用后出现不稳定现象。
    - 解决方案: 检查电位器的安装是否正确,确保没有过度的机械应力。同时,定期进行清洁和保养,以延长使用寿命。

    - 问题: 电位器在某些倾斜度设置下无法正常工作。
    - 解决方案: 确认所选的倾斜度是否符合电位器的设计要求。如果需要特殊倾斜度,可以联系供应商定制。
    - 问题: 电位器在高温环境中无法正常工作。
    - 解决方案: 选择工作温度范围更广的型号,确保其能够在指定的温度范围内稳定工作。

    总结和推荐


    PTC-10电位器以其高精度、长寿命、良好的环境适应性和多样化的阻尼配置,在市场上具备很强的竞争力。它适用于多种工业和消费类应用,尤其在照明控制、电动工具和HVAC系统中表现优异。对于需要高精度和稳定性控制的应用场景,强烈推荐使用PTC-10电位器。

PT10MH01-103A2020-I-PM-S参数

参数
电阻值 10KΩ
精度 ±20%
额定功率 150mW
温度系数 ±300ppm/℃
锥度 线性
额定电压 -
长*宽*高 10.3mm*10mm*6mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

PT10MH01-103A2020-I-PM-S厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

PT10MH01-103A2020-I-PM-S数据手册

厂牌 PDF简要描述 下载
AMPHENOL 电位器及其他可变电阻器 AMPHENOL PT10MH01-103A2020-I-PM-S PT10MH01-103A2020-I-PM-S数据手册

PT10MH01-103A2020-I-PM-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
