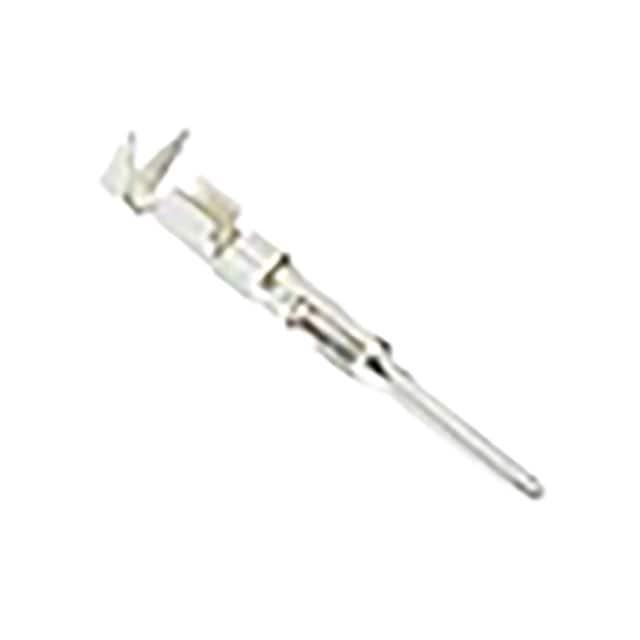

VN01 025 0001 102

产品分类: 多用途触头
厂牌: AMPHENOL
产品描述: Contact PIN Crimp ST Cable Mount 16-20AWG
供应商型号:
供应商:
标准整包数: 0
AMPHENOL 多用途触头 VN01 025 0001 102

VN01 025 0001 102概述


    产品简介


    Radsok高功率连接器由Amphenol-Tuchel Electronics GmbH生产,是一种专为高电流传输设计的高性能连接器系统。这些连接器主要用于能源生成与分配、交通运输、重型设备、工厂自动化、无线户外设备等领域。Radsok连接器通过其独特的径向结构提供出色的电气接触和振动防护能力,从而确保稳定且可靠的电力传输。

    技术参数


    以下是Radsok高功率连接器的主要技术规格和性能参数:
    | 参数 | 3.6 mm | 6.0 mm | 8.0 mm |

    | 过渡电阻(最大值) | < 0.2 mΩ | < 0.1 mΩ | < 0.1 mΩ |
    | 连续电流载流能力(在不同温度下) | 20°C时:125 A / 190 A / 300 A
    85°C时:88 A / 135 A / 210 A
    125°C时:60 A / 85 A / 130 A |
    | 最大传输时间(在不同温度下) | 40°C时:200 A - 40秒 / 500 A - 持续
    100°C时:200 A - 10秒 / 500 A - 0.9秒 |
    | 插拔力 | 9 N(±3)/ 21 N(±10)/ 30 N(±12) |
    | 插拔循环次数 | 1000次 |

    产品特点和优势


    Radsok高功率连接器具备以下特点和优势:
    - 低接触电阻和高电流容量:Radsok的多接触面设计使得接触面积增加,即使经过多次插拔也不会导致接触电阻增大。
    - 振动抵抗和轴向插入容差:超椭圆接触体结构保证了即使在振动环境中也能保持良好的电连续性。
    - 优异的耐用性:其独特的设计使其能够承受大量的插拔循环,并在高电流环境下保持性能。
    - 自清洁功能:当针插入插座时,接触网格元素会清除轻微污染物,确保接触清洁。

    应用案例和使用建议


    应用案例:
    - 工业自动化设备:用于机器之间的电力连接,确保系统的稳定运行。
    - 风能设备:将电力从风力发电机传输到电网,需要高可靠性的连接器。
    - 电力配电系统:用于将电力从变电站传输到家庭或工厂。
    使用建议:
    - 在安装过程中,确保接触部件清洁无污染,避免降低接触可靠性。
    - 使用适当的工具进行插拔操作,以延长连接器寿命。
    - 定期检查连接器的状态,及时更换磨损严重的部件。

    兼容性和支持


    Radsok高功率连接器与其他Amphenol集团的产品高度兼容,可以轻松集成到现有的工业系统中。厂商提供了完善的工具和支持服务,包括液压压接单元和压接模具,以确保正确安装和维护。此外,Radsok技术支持团队可随时解答客户在使用过程中遇到的技术问题。

    常见问题与解决方案


    问题1:如何确定合适的电缆直径?
    - 解决方案:根据具体型号和电流需求选择合适的电缆直径。详细信息可以在技术手册中找到。
    问题2:如何进行正确的插拔操作?
    - 解决方案:使用适当的工具进行操作,并遵循制造商的操作指南。不正确的操作可能导致连接器损坏。
    问题3:如何清洁接触点?
    - 解决方案:在使用前,使用干净的布擦拭接触面,去除灰尘和油渍。定期检查接触点是否有污染物积累并进行清理。

    总结和推荐


    综上所述,Radsok高功率连接器以其卓越的性能和高可靠性在各种工业应用中表现出色。特别是在高电流、高振动和高温环境下,它能提供稳定的电力传输和连接。因此,我们强烈推荐使用Radsok连接器,尤其是对于需要高可靠性和长寿命的工业自动化和配电系统。

VN01 025 0001 102参数

参数
安装方式 压入式
零件状态 在售
包装方式 散装

VN01 025 0001 102厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

VN01 025 0001 102数据手册

厂牌 PDF简要描述 下载
AMPHENOL 多用途触头 AMPHENOL VN01 025 0001 102 VN01 025 0001 102数据手册

VN01 025 0001 102封装设计

查看详情并下载
Symbol
Footprint
3D Model
