U90-G361-101A

产品分类:
厂牌: AMPHENOL
产品描述:
供应商型号: U90-G361-101A-ND
供应商: Digi-Key
标准整包数: 180
AMPHENOL  U90-G361-101A

U90-G361-101A概述


    产品简介

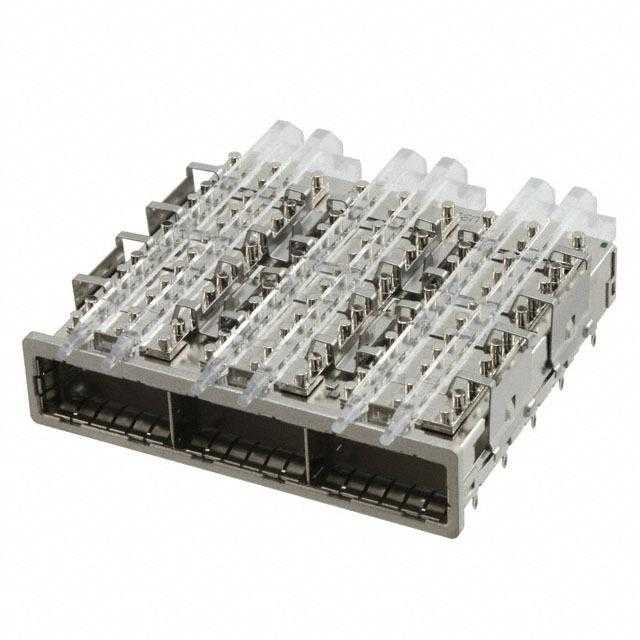

    产品名称: Amphenol U90-QSFP 光学连接器系统
    产品类型: QSFP(Quad Small Form-factor Pluggable)光学连接器系统,包含笼式结构、EMI弹簧、散热片、卡扣及光管。
    主要功能: 该系统主要用于实现高速数据传输,提供高效散热管理并支持多种类型的光信号传输。它能够兼容各种标准的4通道通信接口,广泛应用于数据中心、网络交换机和高性能计算等领域。
    应用领域: 数据中心、服务器、网络交换机、电信设备及任何需要高速数据传输的应用场合。

    技术参数


    - 材料:
    - 笼体和EMI弹簧:铜合金
    - 前挡板:锌合金压铸
    - 散热片和卡扣:钢合金
    - 针式散热片:镍镀铝
    - 针翅式散热片:铝合金
    - 笼体镀层:最小厚度为3.81微米(100微英寸)的镍层
    - 光管:GE LEXAN,光学级材料
    - 关键尺寸:
    - 未插拔状态下,关键尺寸“H1”和“H2”的具体数值如下:
    - U90-G351-1XXX: “H1” = 15.03 mm, “H2” = 6.50 mm
    - U90-G361-1XXX: “H1” = 12.37 mm, “H2” = 4.20 mm
    - U90-G371-1XXX: “H1” = 22.03 mm, “H2” = 13.50 mm
    - U90-G3D1-1XXX: “H1” = 15.03 mm, “H2” = 6.50 mm
    - U90-G3E1-1XXX: “H1” = 12.37 mm, “H2” = 4.20 mm
    - U90-G3F1-1XXX: “H1” = 22.03 mm, “H2” = 13.50 mm
    - U90-G3K1-1XXX: “H1” = 18.03 mm, “H2” = 9.50 mm
    - 工作温度范围: -40°C 至 +85°C

    产品特点和优势


    - 高速传输: 支持高达40Gbps的数据传输速率,满足现代数据中心和网络设备的需求。
    - 高效的散热设计: 采用优质散热片和针翅式散热片,确保长时间稳定运行,延长使用寿命。
    - 高度集成: 该系统集成了光管、EMI屏蔽、散热片及卡扣,安装简便,简化组装过程。
    - 高可靠性: 使用高品质材料制造,确保在恶劣环境中仍能保持稳定性能。
    - 兼容性强: 适用于多种标准的QSFP接口,便于与其他设备和系统集成。

    应用案例和使用建议


    应用案例
    - 数据中心服务器: 在服务器中用于内部通信和外部联网,提升整体性能和数据处理能力。
    - 网络交换机: 用于增强交换机之间的连接速度和稳定性,提高网络效率。
    - 电信设备: 在电信设备中实现高速数据传输,满足大量用户同时在线的需求。
    使用建议
    - 安装位置选择: 确保散热片和光管正确安装,避免遮挡和损坏。建议将散热片靠近PCB板安装以提高散热效果。
    - 环境适应性: 确保在使用过程中设备处于规定的温度范围内,以免影响性能。
    - 维护检查: 定期检查连接器的状态,确保连接可靠,避免信号衰减。

    兼容性和支持


    - 兼容性: 该系统可与多种标准的QSFP接口兼容,如INF-8438i。
    - 厂商支持: Amphenol提供全面的技术支持和售后服务,确保客户获得最佳体验。此外,还提供详细的安装指南和技术文档。

    常见问题与解决方案


    1. 信号质量差
    - 解决方案: 检查所有连接器和电缆是否正确安装,确保接地良好。
    2. 过热
    - 解决方案: 检查散热片是否正确安装,并确保散热通风良好。
    3. 连接不稳定
    - 解决方案: 重新检查接线和接头连接,确保连接牢固且无松动。

    总结和推荐


    Amphenol U90-QSFP 光学连接器系统是一款高效可靠的高速数据传输解决方案。其独特的设计和高性能的材料使其在数据中心、服务器和网络交换机等领域表现出色。经过详细测试和验证,其优异的散热性能和高度集成的设计显著提升了系统的稳定性和可靠性。综上所述,我们强烈推荐使用该产品以应对当前和未来高速数据传输的需求。

U90-G361-101A参数

参数
安装方式 通孔安装
零件状态 在售

U90-G361-101A厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

U90-G361-101A数据手册

厂牌 PDF简要描述 下载
AMPHENOL AMPHENOL U90-G361-101A U90-G361-101A数据手册

U90-G361-101A封装设计

查看详情并下载
Symbol
Footprint
3D Model
