U95-Z305-4071-341

产品分类:
厂牌: AMPHENOL
产品描述: Connector QSFP+ Straight Copper Alloy Tin Over Nickel UltraPort Tray
供应商型号: 523-U95-Z305-4071341
供应商: Mouser
标准整包数: 1

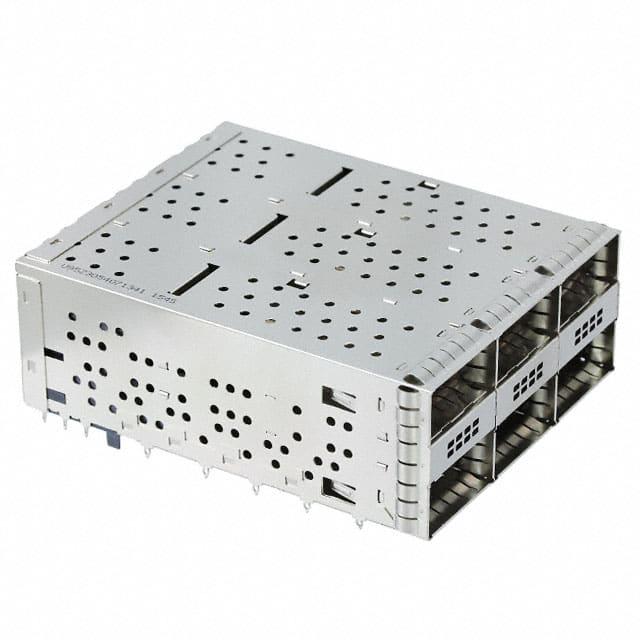

AMPHENOL  U95-Z305-4071-341

U95-Z305-4071-341概述


    产品简介


    ExpressPortTM QSFP+/QSFP 系列和UltraPortTM SFP+/QSFP+系列是两种高性能的高速串行连接系统。这些系统广泛应用于服务器、存储设备及集群网络等高要求的应用场景。它们具备热插拔功能,支持多种高速数据传输协议,确保在严苛环境下的稳定性和可靠性。

    技术参数


    UltraPortTM SFP+
    - 基本规格:20 位置热插拔 I/O 连接器,兼容 32Gbps 应用。
    - 机械特性:最少 250 次插拔循环寿命。
    - 电气特性:额定电压 30V AC,电流 0.5A,接触电阻最大为 10mΩ,绝缘电阻最小为 1000MΩ,DWV 最小为 300V DC,差分阻抗 100Ω±10Ω。
    - 材料:连接器材质为镀金黄铜合金,外壳为玻璃纤维增强热塑性塑料,符合UL94V-0标准。
    - 温度范围:操作温度 -55°C 到 +85°C,存储温度 -55°C 到 +105°C。
    UltraPortTM QSFP+
    - 基本规格:38 位置 0.8mm 节距连接器,每个端口提供 4 通道以增加端口密度。
    - 机械特性:最大插入力 40N,最大拔出力 30N,寿命至少 250 次插拔循环。
    - 电气特性:每通道最大电流 0.5A,最大电压 30V,LLCR最大为 80mΩ,绝缘电阻最小为 1000MΩ,DWV最小为 300V。
    - 材料:接触点材料为磷青铜,基材厚度 50μm镍,镀金厚度至少 1.27μm,连接器外壳为黑色玻璃纤维增强热塑性塑料。
    - 温度范围:操作温度 -40°C 至 +85°C。

    产品特点和优势


    UltraPortTM SFP+
    - 高可靠性:通过严格测试,支持高达 32Gbps 的数据传输速度。
    - 兼容性:支持新一代以太网和光纤通道应用。
    - 可靠的连接:集成弹簧触点确保卓越的 EMI 屏蔽效果。
    - 热插拔能力:无需关闭设备即可更换模块。
    UltraPortTM QSFP+
    - 高密度设计:每个端口可容纳 4 个通道,大幅提高端口密度。
    - 强大的信号完整性:减少串扰和传输线阻抗不连续。
    - 灵活配置:支持多种散热选项,如散热片和导光管。
    - 改进的设计:采用冲压和成型接触设计,提升机械耐用性和共振阻尼特性。

    应用案例和使用建议


    应用案例
    - 数据中心:用于服务器、交换机之间的高速数据传输。
    - 云计算:为云计算平台提供快速、可靠的接口。
    - 存储系统:提升存储系统的数据传输效率。
    使用建议
    - 在使用前确保连接器已正确接地,以减少电磁干扰。
    - 定期检查连接器的插拔情况,以保证长时间的可靠运行。
    - 考虑使用额外的散热措施(如散热片)来延长使用寿命。

    兼容性和支持


    - 兼容性:与各种高速网络设备兼容,包括网络交换机、路由器等。
    - 支持:供应商提供全面的技术支持,包括安装指南和维护手册。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器插入困难 | 确保连接器插入时对准,轻轻插入直至听到“咔嗒”声。|
    | 信号质量下降 | 检查连接器是否松动或受污染,重新清洁并紧固。 |
    | 插拔过程中发生卡顿 | 检查连接器是否有物理损坏或弯曲,如有必要进行更换。|

    总结和推荐


    综上所述,ExpressPortTM QSFP+/QSFP 和 UltraPortTM SFP+/QSFP+ 系列提供了高性能、高可靠性的连接解决方案,适用于数据中心、云计算和存储系统等多种应用场合。其热插拔能力和卓越的信号完整性使得这些连接器成为市场上极具竞争力的产品。强烈推荐给需要高速数据传输应用的用户。
    希望这篇综合评测能够帮助您更好地了解和选择适合您需求的连接系统。

U95-Z305-4071-341参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 托盘

U95-Z305-4071-341厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

U95-Z305-4071-341数据手册

厂牌 PDF简要描述 下载
AMPHENOL AMPHENOL U95-Z305-4071-341 U95-Z305-4071-341数据手册

U95-Z305-4071-341封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 56.87 ¥ 480.5515
10+ $ 53.6004 ¥ 452.9234
36+ $ 52.101 ¥ 440.2535
库存: 36
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 480.55
