87024-620LF

厂牌: AMPHENOL
产品描述: Push-Pull,Receptacle 1.27mm 2 40pin 1A 760nm 金 贴片安装
供应商型号: N-87024-620LF
供应商: 云汉优选
标准整包数: 1

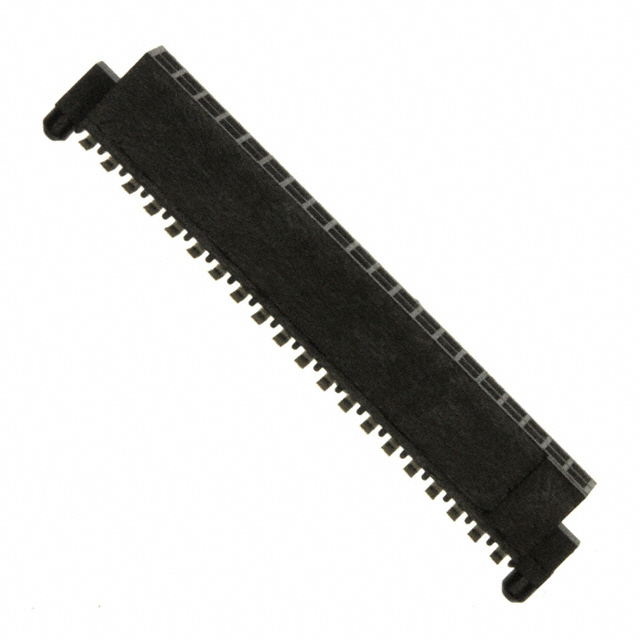

AMPHENOL 矩形连接器 - 针座 - 插座/母插口 87024-620LF

87024-620LF概述

    Rib-Cage® Board to Board Connectors

    产品简介


    Rib-Cage® Board to Board Connectors 是一种高性能的连接器系统,专为在印刷电路板(PCB)或柔性印刷电路(FPC)之间实现双排点对点和嵌入式连接而设计。它们适用于高振动和极端冲击的应用环境,如军事通信设备、安全系统和机械装置。

    技术参数


    Rib-Cage® Board to Board Connectors 的关键技术参数如下:
    - 型号规格:BUS-12-087
    - 应用规范:BUS/20/052
    - 应用图纸:TA-901
    - 耐用性:可达 200 次插拔循环
    - 插拔力:每接触点最大 157g(插入),最小 43g(拔出)
    - 冲击和振动:符合 MIL-STD-202 方法 204 和 IEC 60512 测试 6d
    - 冲击测试:50g 半正弦波,持续时间 11ms
    - 振动测试:±20g,频率范围 10Hz 至 2000Hz
    - 温度范围:-55°C 至 130°C
    - 绝缘电阻:初始最小值为 50,000 MΩ
    - 电流承载能力:每接触点最大 1.0A 直流(30°C 温升)
    - 接触电阻:初始最大值为 20mΩ;环境测试后最大值为 25mΩ
    - 耐电压:800V 交流 RMS,60Hz
    - 电容:未接合时相邻或对面接触间的最大电容为 1.0pF
    - 位置数量:提供从 10 到 100 个位置,以 10 个位置为增量

    产品特点和优势


    Rib-Cage® Board to Board Connectors 具备以下独特的功能和优势:
    - 全面的位置选择:从 10 到 100 个位置,以 10 个位置为增量,适合各种需求。
    - 垂直对垂直的插拔配置:适用于并行板堆叠应用。
    - 多点金镀接点:提高在高振动和极端冲击环境下的可靠性。
    - 防止误配:通过外壳的极化特性来防止错误连接。
    - 易于装配:可选的 PCB 定位销使组装更加简便。
    - 材料:阻燃等级达到 UL94 V0,采用玻璃填充热塑性材料。
    - 符合环保要求:RoHS 合规且无铅,满足环保、健康和安全要求。

    应用案例和使用建议


    Rib-Cage® Board to Board Connectors 主要应用于军事通信设备、安全系统和访问控制设备、以及各种机械设备中。这些连接器可以在高振动环境中稳定工作,如无人机、航空电子设备、工业自动化系统等。建议在安装时使用 PCB 定位销,确保正确装配,并避免在高温或低温环境下过度弯曲电缆,以保持其耐用性。

    兼容性和支持


    Rib-Cage® Board to Board Connectors 可与多种标准 PCB 和 FPC 配合使用。制造商提供了详尽的技术数据表、产品规格和应用规格资料。此外,还提供了部分编号和图纸,便于用户参考和采购。厂商还提供了一系列的营销宣传材料,包括技术数据表、产品规格和应用规格,以帮助用户更好地了解和使用该产品。

    常见问题与解决方案


    用户可能遇到的一些常见问题及解决方案如下:
    - 问题:连接器无法插拔
    - 解决办法:检查接触点是否有灰尘或氧化物,必要时清洁后再尝试。
    - 问题:插拔力过大
    - 解决办法:确认插头和插座的规格匹配,并确保安装过程中没有扭曲。
    - 问题:接触电阻过高
    - 解决办法:检查接触点的表面是否干净,并确保接头紧密接触。

    总结和推荐


    Rib-Cage® Board to Board Connectors 在设计上具有多项优势,如广泛的位置选择、垂直对垂直的配置、多点金镀接点等,使其在高振动和极端冲击环境中表现出色。其符合 RoHS 和无铅标准,满足环保要求。综上所述,强烈推荐使用 Rib-Cage® Board to Board Connectors,特别是对于需要高可靠性的应用场合。

87024-620LF参数

参数
触头镀层厚度 - 配接 760nm
额定电流 1A
类型 Push-Pull,Receptacle
颜色 -
间距-配接 1.27mm
触头镀层 - 配接
防护等级 -
排数 2
针脚数 40pin
安装方式 贴片安装
应用等级 工业级,电信级,通用级
零件状态 在售
包装方式 管装

87024-620LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

87024-620LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 插座/母插口 AMPHENOL 87024-620LF 87024-620LF数据手册

87024-620LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 2.2684 ¥ 19.2814
150+ $ 2.163 ¥ 18.3855
250+ $ 2.1114 ¥ 17.9469
500+ $ 2.0706 ¥ 17.6001
库存: 587
起订量: 50 增量: 1
交货地:
最小起订量为:50
合计: ¥ 964.07
