UA-30PMFL-SC7B20

产品分类:
厂牌: AMPHENOL
产品描述: Amphenol USB A型接口, 1A额定电流
供应商型号: 523-UA-30PMF-SD7B20
供应商: Mouser
标准整包数: 1
AMPHENOL  UA-30PMFL-SC7B20

UA-30PMFL-SC7B20概述


    产品简介

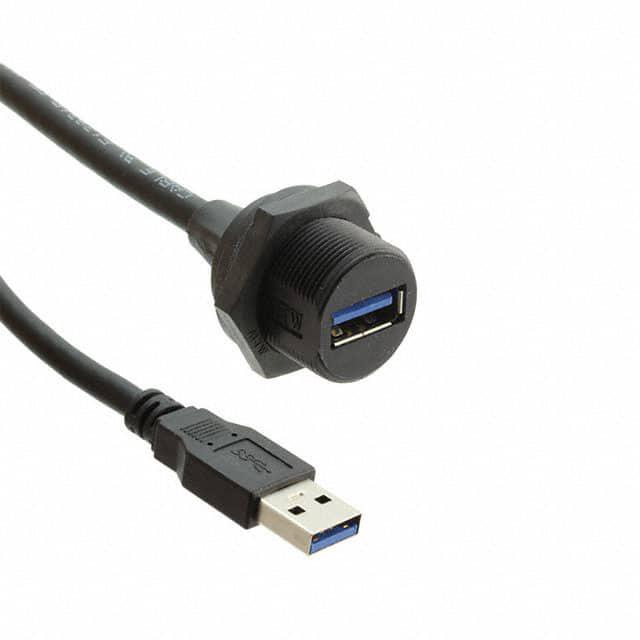

    UA-30PMF-SD7BXX USB3.0 Male A Type Connector
    UA-30PMF-SD7BXX 是一款适用于多种应用场景的 USB3.0 男性插头(Type A)。它主要用于高速数据传输和电源供应,广泛应用于计算机主机、移动设备充电站、工业自动化控制系统等领域。这款连接器设计坚固耐用,支持 USB3.0 规范,可提供高达 5Gbps 的数据传输速率,并具备防水等级 IP67,使其能在恶劣环境下稳定工作。

    技术参数


    - 外形尺寸:总长度 22mm,直径 12mm
    - 外壳材质:ABS,黑色
    - 螺母材质:尼龙+玻璃纤维,黑色
    - 密封圈材质:硅胶,灰色
    - 引脚规格:UL2725 额定规格 (1P28#+DMA)2C+1P28# +2C28#+ADB
    - 电缆长度:150mm ~ 1000mm,容差 ±60mm
    - 防水等级:IP67
    - 防护套:需要配合防水帽或防尘帽使用
    - 安装面板厚度:
    - 使用防水帽或防尘帽时:最大 2.8mm
    - 不使用防水帽或防尘帽时:最大 4.0mm
    - 信号线颜色及对应信号:
    - 1. 红色:PWR(电源)
    - 2. 白色:UTPD-(差分数据线-)
    - 3. 绿色:UTPD+(差分数据线+)
    - 4. 黑色:GNDPWRrt(接地)
    - 5. 蓝色:SDP1-(数据线-)
    - 6. 黄色:SDP1+(数据线+)
    - 7. 接地线:SDP1Drain(屏蔽线)
    - 8. 紫色:SDP2-(数据线-)
    - 9. 橙色:SDP2+(数据线+)

    产品特点和优势


    1. 高数据传输速率:支持 USB3.0 规范,提供高达 5Gbps 的数据传输速率。
    2. 防水防尘设计:IP67 防护等级,适合户外或恶劣环境下的应用。
    3. 稳固的机械结构:采用 ABS 和尼龙材料制成,确保长时间使用后依然保持良好的接触可靠性。
    4. 丰富的信号线配置:多种颜色的信号线便于识别,确保正确的接线配置。

    应用案例和使用建议


    - 计算机主机:UA-30PMF-SD7BXX 可用于连接外部存储设备或高速数据传输设备,提升整体系统性能。
    - 移动设备充电站:由于其高功率输出能力,适用于移动设备的快速充电场景。
    - 工业自动化:其高可靠性和防水性能,使其成为工业环境中理想的选择。
    使用建议:
    1. 确保正确的电缆长度选择:根据实际需求选择合适的电缆长度,避免过长或过短造成布线困难或信号干扰。
    2. 正确使用防护套:根据面板厚度选择是否使用防水帽或防尘帽,以提高连接器的防护等级。
    3. 避免过度弯曲:尽量减少电缆的弯折角度,以免影响内部线缆的正常运作。

    兼容性和支持


    UA-30PMF-SD7BXX 与市面上标准的 USB3.0 设备完全兼容,可用于各类 USB3.0 设备。Amphenol LTW 提供全面的技术支持和售后服务,包括产品安装指导、故障排查和维修服务。如有任何问题,请联系 Amphenol LTW 客服部门获取帮助。

    常见问题与解决方案


    1. 问题:数据传输不稳定。
    - 解决方案:检查接线是否正确,确认接地线已正确连接;检查电缆长度是否符合规范,避免过长或过短导致信号衰减。

    2. 问题:防水帽或防尘帽无法正确安装。
    - 解决方案:确认安装面的清洁度和面板厚度是否符合要求;重新调整安装位置,确保帽盖与外壳完全贴合。

    总结和推荐


    UA-30PMF-SD7BXX USB3.0 男性插头凭借其高性能、高可靠性和广泛的适用性,在数据传输和电源供应领域表现出色。其卓越的设计使其成为众多应用场景的理想选择。我们强烈推荐使用此款连接器,尤其是对数据传输速度和环境适应性有较高要求的项目。

UA-30PMFL-SC7B20参数

参数
包装方式 散装

UA-30PMFL-SC7B20厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

UA-30PMFL-SC7B20数据手册

厂牌 PDF简要描述 下载
AMPHENOL AMPHENOL UA-30PMFL-SC7B20 UA-30PMFL-SC7B20数据手册

UA-30PMFL-SC7B20封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 26.887 ¥ 227.1952
10+ $ 21.7188 ¥ 183.5239
20+ $ 20.628 ¥ 174.3066
50+ $ 19.9692 ¥ 168.7397
100+ $ 18.6375 ¥ 157.4869
库存: 23
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 227.19
直接购买
加入购物车
