F31L-1A7H1-11040

产品分类: FFC/FPC连接器
厂牌: AMPHENOL
产品描述: 焊盘 500μm 40pin 2.54mm FFC,FPC 金 底部 SMD,P=0.5mm,卧贴 贴片安装
供应商型号: U-F31L-1A7H1-11040
供应商: 云汉优选
标准整包数: 1700
AMPHENOL FFC/FPC连接器 F31L-1A7H1-11040

F31L-1A7H1-11040概述

    Amphenol F31L系列零力插入柔性连接器技术手册

    产品简介

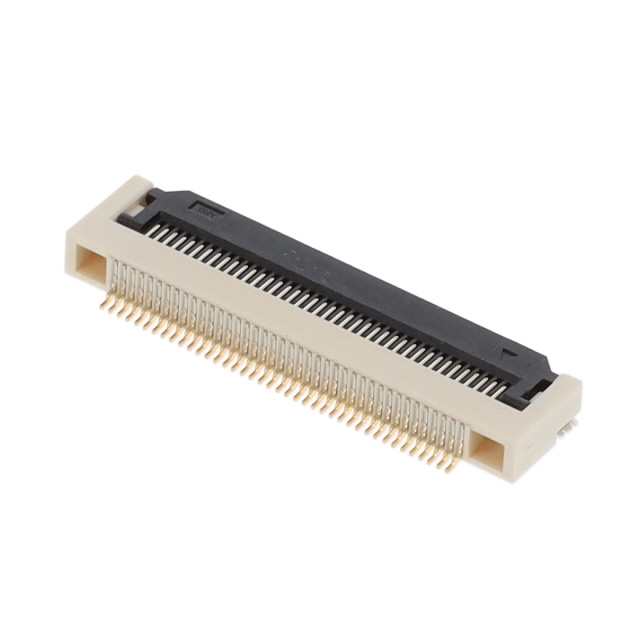

    Amphenol F31L系列是一款适用于0.50毫米间距FFC/FPC的右角零力插入(ZIF)柔性连接器。该连接器采用前翻锁定功能、表面贴装端子和双接触点设计。高度为2.55毫米,提供4到80个触点。这款连接器适用于汽车、数据、工业及医疗领域的多种应用。

    技术参数


    - 机械性能
    - FFC/FPC保持力:20gf/针
    - 端子保持力:100gf/端子(最小值)
    - 固定板保持力:100gf/板(最小值)
    - 耐用性:30次插拔循环
    - 电气性能
    - 额定电压:50V AC/DC
    - 额定电流:0.5A
    - 接触电阻:最大30mΩ
    - 绝缘电阻:最小500MΩ
    - 耐电压:无短路或击穿(500V AC,2mA,1分钟)

    产品特点和优势


    - 零力插入机制:没有摩擦式插拔磨损,保证高插拔寿命。
    - 前翻锁定功能:易于操作且具备强FFC/FPC保持力,使连接器抗振动。
    - 双接触点:确保增强的接触稳定性。
    - 设计防止焊锡和助焊剂渗透:确保高品质的焊锡性能。
    - 4到80个触点可选:满足不同客户需求的广泛范围。
    - 无铅无卤素材料:符合环保、健康和安全要求。

    应用案例和使用建议


    F31L系列广泛应用于车载多媒体、导航系统、仪表盘、便携导航设备(PND)、基站电源开关、笔记本电脑、平板电脑、可穿戴设备、游戏机、数字静态相机(DSC)、液晶显示器(LCD)和等离子电视(PDP TV)。根据实际应用案例,使用建议如下:
    - 在车载环境下,确保安装稳固并进行定期检查以确保最佳性能。
    - 在高振动环境中,确保锁紧装置完好无损以提高可靠性。

    兼容性和支持


    - 兼容性:F31L系列具有广泛的兼容性,可与多种电子设备和组件兼容。
    - 支持:Amphenol提供全面的技术支持和售后服务,确保客户能够充分利用该产品的所有功能。

    常见问题与解决方案


    1. 连接器插拔困难:请确认插头是否正确对齐,并使用适当的力进行操作。
    2. 接触不良:检查连接器是否干净,重新插拔几次,确保没有异物阻碍。
    3. 耐久性不足:定期检查和清洁连接器,避免过度弯曲或扭转导致损坏。

    总结和推荐


    Amphenol F31L系列0.50毫米间距FFC/FPC柔性连接器凭借其耐用性、可靠性和广泛的适用性,在各种应用中表现出色。它不仅易于操作,还具备强大的FFC/FPC保持力和高接触稳定性,适合于汽车、工业、医疗等领域。推荐使用该产品,以实现高效和可靠的电气连接。
    本文所述信息仅供参考,详情请参阅制造商提供的最新资料。

F31L-1A7H1-11040参数

参数
针脚数 40pin
板上高度 2.54mm
端接 焊盘
连接器/触头类型 底部
触头镀层
外壳颜色 -
扁平柔性类型 FFC,FPC
额定电流 -
间距 500μm
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

F31L-1A7H1-11040厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

F31L-1A7H1-11040数据手册

厂牌 PDF简要描述 下载
AMPHENOL FFC/FPC连接器 AMPHENOL F31L-1A7H1-11040 F31L-1A7H1-11040数据手册

F31L-1A7H1-11040封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1700+ $ 0.3922 ¥ 3.3337
10200+ $ 0.3811 ¥ 3.2394
库存: 11900
起订量: 1700 增量: 1700
交货地:
最小起订量为:1700
合计: ¥ 5667.29
