135101-01-24.00

产品分类: 同轴线缆
厂牌: AMPHENOL
产品描述: 安费诺 RG316同轴电缆, SMA系列, 610mm长, SMA公插转SMA公插, 50 Ω
供应商型号: 2395833
供应商: 海外现货
标准整包数: 1
AMPHENOL 同轴线缆 135101-01-24.00

135101-01-24.00概述

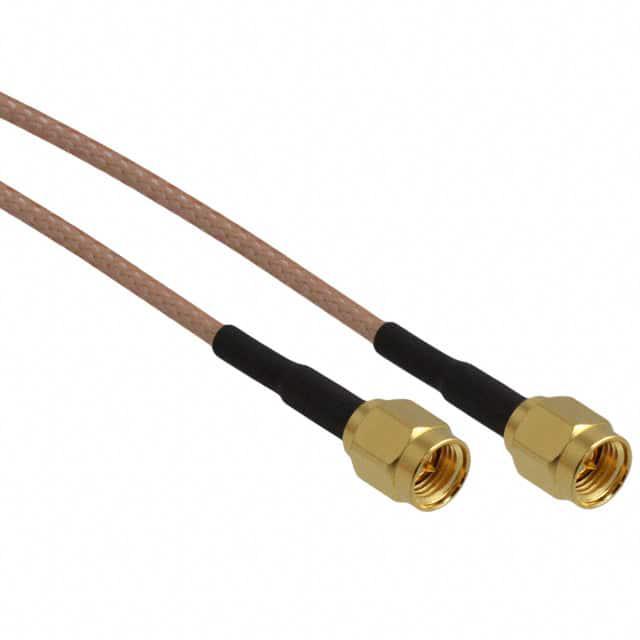

    SMA Plug to SMA Plug Coaxial Cable Assembly

    产品简介


    SMA Plug to SMA Plug Coaxial Cable Assembly(以下简称“本产品”)是一款高可靠性射频同轴电缆连接器。这种类型的电子元器件主要用于高频信号传输,具有低损耗和高驻波比的特点。本产品广泛应用于无线通信、雷达系统、测试仪器等领域。

    技术参数


    以下是本产品的详细技术规格:
    - 长度范围:0.100米(3.94英寸)到3.000米(118.11英寸),具体长度见下表。
    - 阻抗:50欧姆。
    - 频率范围:直流至3GHz。
    - 插入损耗:最大值为-0.5dB。
    - 电压驻波比:最大值为1.5:1。
    - 连续性:500VRMS。
    - 材料:SMA插头型号为132144,线缆型号为RG-316/U。
    | 型号 | 长度(米/英寸) |

    | SMAM-316U-SMAM002-16-02 | 0.100 / 3.94 |
    | SMAM-316U-SMAM002-16-03 | 0.152 / 6.00 |
    | SMAM-316U-SMAM002-16-04 | 0.250 / 9.84 |
    | SMAM-316U-SMAM002-16-05 | 0.305 / 12.00 |
    | SMAM-316U-SMAM002-16-01 | 0.457 / 18.00 |
    | SMAM-316U-SMAM002-16-06 | 0.500 / 19.69 |
    | SMAM-316U-SMAM002-16-07 | 0.610 / 24.00 |
    | SMAM-316U-SMAM002-16-08 | 0.750 / 29.53 |
    | SMAM-316U-SMAM002-16-09 | 0.914 / 36.00 |
    | SMAM-316U-SMAM002-16-10 | 1.000 / 39.37 |
    | SMAM-316U-SMAM002-16-11 | 1.219 / 48.00 |
    | SMAM-316U-SMAM002-16-12 | 1.524 / 60.00 |
    | SMAM-316U-SMAM002-16-13 | 1.829 / 72.00 |
    | SMAM-316U-SMAM002-16-14 | 2.000 / 78.74 |
    | SMAM-316U-SMAM002-16-15 | 3.000 / 118.11 |

    产品特点和优势


    1. 高频传输性能:本产品适用于直流至3GHz的高频信号传输,适用于各种高速通信系统。
    2. 低损耗:本产品具有优秀的插入损耗性能,可有效减少信号衰减。
    3. 高可靠性:SMA接口设计确保了良好的接触可靠性和长期稳定性。
    4. 易于安装:紧凑的设计使得本产品便于在狭小空间内进行安装和维护。

    应用案例和使用建议


    本产品常用于无线通信系统、雷达设备、测试仪器等领域。例如,在雷达系统中,本产品可以实现长距离信号传输且保持较高的信号完整性。为了更好地利用本产品,建议遵循以下使用建议:
    - 确保电缆接头与匹配设备正确连接。
    - 使用高质量的接头和线缆以确保最佳性能。
    - 定期检查和维护,确保长期稳定的传输效果。

    兼容性和支持


    本产品符合MIL-STD-348标准,适用于SMA插头系列。Amphenol Corp. 提供全面的技术支持和售后服务,包括产品咨询、故障排除和维修服务。客户可以通过官方渠道获取更多技术支持。

    常见问题与解决方案


    1. 问题:电缆信号传输不稳定
    - 解决方法:检查接头连接是否牢固,确认接头与设备之间无松动。
    2. 问题:高频信号传输不佳
    - 解决方法:确认电缆阻抗与设备匹配,必要时更换电缆。
    3. 问题:设备频繁出现故障
    - 解决方法:定期清洁接头并进行维护,确保设备长时间稳定运行。

    总结和推荐


    综上所述,SMA Plug to SMA Plug Coaxial Cable Assembly凭借其出色的高频传输性能、低损耗和高可靠性,成为多种应用场合的理想选择。特别是对于需要长距离传输且保持高信号完整性的场合,本产品表现出色。强烈推荐在各类高频信号传输系统中使用本产品。

135101-01-24.00参数

参数
长*宽*高 609.6mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 袋装

135101-01-24.00厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

135101-01-24.00数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴线缆 AMPHENOL 135101-01-24.00 135101-01-24.00数据手册

135101-01-24.00封装设计

查看详情并下载
Symbol
Footprint
3D Model
