UPCIP013ALS2

产品分类:
厂牌: AMPHENOL
产品描述: Amphenol Industrial 电动车连接器, UPC系列, RADSOK, 250A, 3路, 工作电压1000V, 50 mm²
供应商型号: 1237563
供应商: 海外现货
标准整包数: 1
AMPHENOL  UPCIP013ALS2

UPCIP013ALS2概述

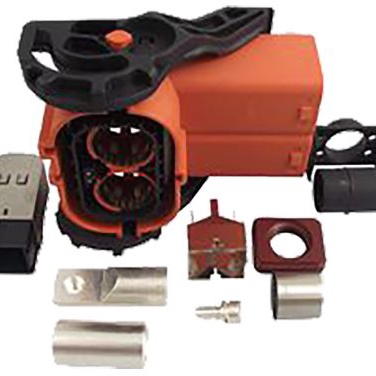

    Amphenol® UPC Connectors for HEV:高电流塑料连接器

    产品简介


    Amphenol®的UPC(Universal Power Connector)系列连接器是一种特别为混合动力电动汽车市场设计的塑料电源连接器。UPC系列包含2极和3极连接器,采用了专利RADSOK®技术,能够提高电流承载能力,降低温升和电压降,同时减少电阻。紧凑的设计、轻量级材料和坚固的结构使其成为电动车辆和混合动力汽车市场的理想选择。

    技术参数


    - 电流等级:最高可达400A
    - 测试电压(海平面):3000 VAC RMS
    - 防水等级:IP67(接合状态)
    - 触电保护:UL 2251
    - 接触尺寸:9.1mm / 12mm
    - RADSOK® 操作温度:-40°C 至 125°C
    - EMI:360°
    - 操作电压:1000V
    - 耐用性:最少500次插拔循环
    - 阻燃性:UL 94V-0
    - 扭矩:M5:6 ~ 8N·m

    产品特点和优势


    UPC系列连接器拥有以下特点和优势:
    - 塑料外壳,重量轻:这使得它们适合在需要减小整体重量的应用中使用。
    - 紧凑设计:适用于空间有限的电动车和混合动力汽车。
    - 宽电流范围:200-400A,能够满足多种应用需求。
    - 低插拔力:简化安装过程,减少操作难度。
    - 耐用性:最低500次插拔循环。
    - 触电保护:符合UL 2251标准,增加安全性。
    - EMI防护:60dB/100M,减少电磁干扰。

    应用案例和使用建议


    UPC连接器广泛应用于混合动力汽车领域,特别是在电池组、电机和其他高压电气系统之间传输电力。在安装和使用时,建议遵循推荐的扭矩值以确保最佳的电气连接和机械强度。此外,为了进一步提升系统的可靠性和稳定性,可以考虑进行定期的维护和检查。

    兼容性和支持


    UPC连接器采用标准化设计,易于与其他品牌和型号的电气系统兼容。Amphenol公司提供详尽的技术文档和客户支持,确保用户能够顺利进行安装、调试和维护。如有任何疑问或需要技术支持,用户可以通过官方联系方式咨询当地的销售办事处。

    常见问题与解决方案


    - 问:如何正确安装UPC连接器?
    答:请严格按照技术手册中的步骤进行安装,并使用推荐的扭矩值。正确的安装方法有助于避免松动或故障。

    - 问:UPC连接器在极端环境下表现如何?
    答:UPC连接器设计能够在-40°C至125°C的宽温度范围内稳定工作,具备IP67防水等级,能够在恶劣条件下保持良好的性能。
    - 问:如果发现连接器过热怎么办?
    答:首先检查是否按照推荐的扭矩值进行了安装,并确保连接器周围没有异物阻碍散热。如果问题持续存在,建议联系制造商寻求进一步的帮助。

    总结和推荐


    综上所述,Amphenol®的UPC连接器凭借其卓越的技术规格、可靠性和适用性,成为混合动力汽车领域的首选连接器。无论是在高性能要求还是在严苛的环境条件下,它都能表现出色。强烈推荐该产品给需要高效、可靠电力连接解决方案的应用场合。

UPCIP013ALS2参数

参数
长*宽*高 106mm(高度)
安装方式 导线安装

UPCIP013ALS2厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

UPCIP013ALS2数据手册

厂牌 PDF简要描述 下载
AMPHENOL AMPHENOL UPCIP013ALS2 UPCIP013ALS2数据手册

UPCIP013ALS2封装设计

查看详情并下载
Symbol
Footprint
3D Model
