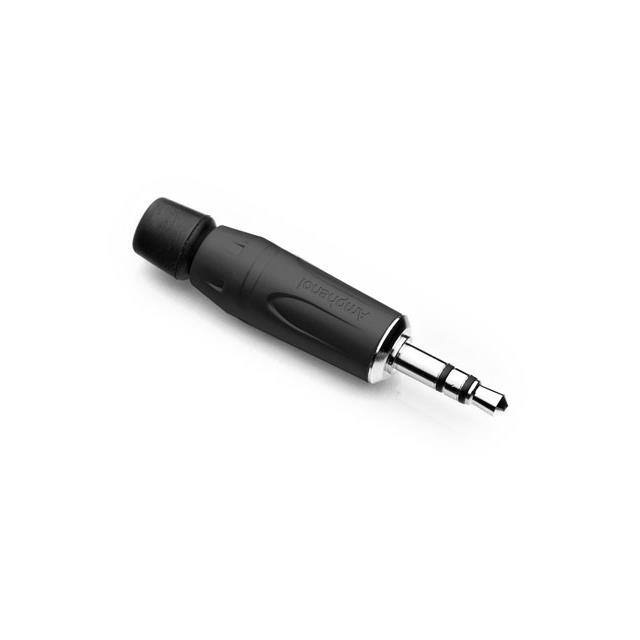

KS3PB

产品分类: 套管 - 音频连接器
厂牌: AMPHENOL
产品描述: Amphenol Audio 3.5mm电话插头插头, 音频插头, 电缆安装
供应商型号: KS3PB
供应商: 国内现货
标准整包数: 1
AMPHENOL 套管 - 音频连接器 KS3PB

KS3PB概述

    3.5mm Phone Plugs 技术手册

    产品简介


    3.5mm Phone Plugs 是一种常见的音频连接器,广泛应用于音乐、娱乐和消费电子产品中。它们可以作为单声道(Mono)和立体声(Stereo)连接器使用,支持插入式的连接方式。主要功能是实现音频信号的传输,其主要应用领域包括音乐设备、耳机、便携式音频播放器以及其他需要音频接口的设备。

    技术参数


    以下是3.5mm Phone Plugs的主要技术参数和技术规格:
    - 接触点数量:2个(单声道),3个(立体声)
    - 端接方式:焊锡端接
    - 导线规格:
    - 单声道:AWG 16 - 1.5mm²
    - 立体声:AWG 18 - 1mm²
    - 绝缘塑料阻燃等级:UL94V-0
    - 可焊性:符合IEC 68-2-20标准
    - 环境合规性:符合欧盟RoHS 2指令2011/65/EU
    - 电气特性:
    - 电流承载能力:大于0.5mA(取决于对接连接器和电缆)
    - 典型接触电阻:小于等于20mΩ(取决于对接连接器和电缆)
    - 初始绝缘电阻:大于200MΩ
    - 潮湿热测试后绝缘电阻:大于100MΩ
    - 绝缘强度测试电压:交流有效值250VAC
    - 气候特性:
    - 防护等级:IP40
    - 工作温度范围:-20°C至+65°C(-4°F至+149°F)
    - 机械特性:
    - 插入和拔出力:小于20N / 大于3N(取决于对接连接器)
    - 电缆直径:3mm至5mm(0.118英寸至0.196英寸)
    - 机械操作寿命:1000次插拔循环
    - 重量:约8克(0.017磅)

    产品特点和优势


    3.5mm Phone Plugs 具有以下几个显著的特点和优势:
    - 多用途:支持单声道和立体声,适用于多种设备和场景。
    - 可靠的电气性能:具有低接触电阻和高绝缘电阻,确保稳定的信号传输。
    - 坚固耐用:具备良好的防护等级和机械寿命,能够在多种环境中长期使用。
    - 环保材料:采用符合RoHS标准的材料,减少对环境的影响。
    - 灵活的安装选项:提供多种外壳材料和表面处理选项,满足不同需求。

    应用案例和使用建议


    3.5mm Phone Plugs 在音乐设备、耳机和便携式音频播放器中广泛应用。例如,在录音棚中,这些连接器常用于连接麦克风和监听耳机;在便携式音乐播放器上,它们是传输音频信号的标准接口。
    使用建议:
    - 确保正确选择合适的导线规格,以避免信号传输过程中出现损耗。
    - 在使用过程中,注意保持连接器的清洁,以避免灰尘和污垢影响信号质量。
    - 在极端环境下使用时,应注意保护连接器免受物理损伤。

    兼容性和支持


    - 兼容性:这些连接器与大多数标准的3.5mm插孔兼容,可以方便地应用于各种设备中。
    - 支持:Amphenol Australia Pty Ltd 提供全面的技术支持和售后服务,确保用户能够获得最佳的使用体验。

    常见问题与解决方案


    - 问题:连接器接触不良导致声音断断续续。
    - 解决方案:检查导线连接是否松动或接触不良,重新焊接导线确保良好接触。
    - 问题:插入或拔出时感觉过紧。
    - 解决方案:确认连接器和插座是否匹配,必要时更换更合适的连接器。
    - 问题:长时间使用后声音变差。
    - 解决方案:检查连接器是否有磨损或腐蚀现象,及时更换新的连接器。

    总结和推荐


    总体而言,3.5mm Phone Plugs 是一款性能稳定、多功能且环保的音频连接器。它不仅适用于各种音频设备,而且具有良好的机械和电气特性,能够满足专业和普通消费者的需求。强烈推荐在需要可靠音频传输的应用中使用这款连接器。
    本文档基于Amphenol Australia Pty Ltd提供的3.5mm Phone Plugs技术手册编写而成,涵盖了产品的主要特性和应用情况,希望为您的设备选型提供参考。

KS3PB参数

参数
长*宽*高 50mm*3.5mm*3.5mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

KS3PB厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

KS3PB数据手册

厂牌 PDF简要描述 下载
AMPHENOL 套管 - 音频连接器 AMPHENOL KS3PB KS3PB数据手册

KS3PB封装设计

查看详情并下载
Symbol
Footprint
3D Model
