095-902-449M100

产品分类: 同轴线缆
厂牌: AMPHENOL
产品描述: Cable Assembly 0.085 Semi-Rigid Conformable 1m SMA to SMA PL-PL
供应商型号: 2664605
供应商: element14
标准整包数: 1
AMPHENOL 同轴线缆 095-902-449M100

095-902-449M100概述

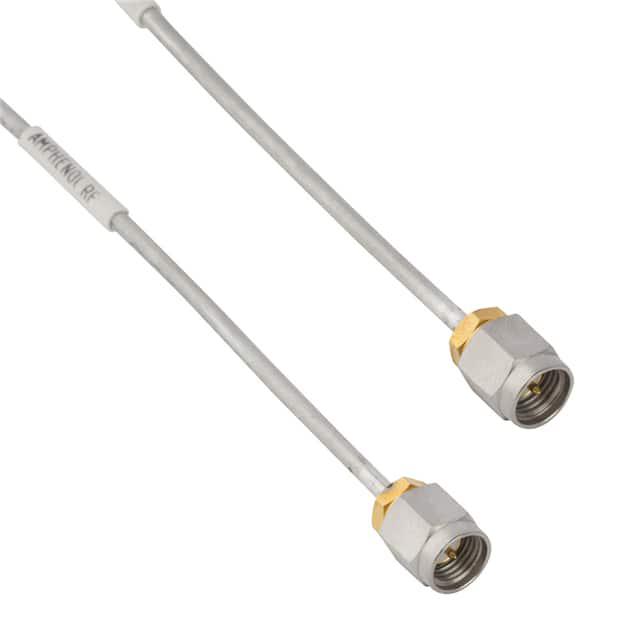

    SMA STR PLUG TO SMA STRUG WITH ANTI-TORQUE BODY: 技术手册与分析

    1. 产品简介


    本文档介绍了Amphenol RF公司生产的SMA STR PLUG(公头)到SMA STR PLUG(公头)的电子连接器。这种连接器特别适用于需要高精度传输和机械稳定性的应用场景。产品采用不锈钢材质并进行金镀处理,具备0.085英寸直径的可变形电缆,适用于多种长度选择。此连接器主要用于无线通信、雷达系统、航空航天以及其他高频应用场合。

    2. 技术参数


    | 参数 | 规格 |

    | 长度(英寸/米) | 6.00 [0.152] 至 39.37 [1.000] |
    | 最大插入损耗(dB)| 0.65 至 3.60 |
    | 插入损耗(最大) | 0.65 至 3.60 |
    | 电压驻波比(VSWR)| 最大 1.650 |
    | 高压测试 | 500 VRMS |
    | 频率范围 | DC 至 18 GHz |
    | 插拔次数 | 未知 |

    3. 产品特点和优势


    - 材料与镀层: 不锈钢材质配合金镀处理,提供出色的耐腐蚀性和电导率。
    - 插拔特性: 通过0.085英寸直径的可变形电缆,确保在不同条件下都能保持稳定可靠的连接。
    - 抗扭动设计: 具备抗扭动功能的主体设计,在高频应用环境中保持良好的机械稳定性。
    - 广泛频率范围: 支持DC至18GHz的宽广频率范围,适用于多种高速信号传输需求。
    - 插入损耗小: 通过精密设计,降低插入损耗,提高信号传输效率。

    4. 应用案例和使用建议


    此SMA连接器主要应用于通信基站、测试仪器以及军事和航天项目中。由于其高可靠性和优异的抗干扰性能,适合在电磁环境复杂的场景下使用。在实际应用中,建议选择适当的长度以适应不同的安装空间,同时注意避免过度弯曲电缆以减少信号损失。

    5. 兼容性和支持


    - 与SMA接口标准兼容,易于与其他标准设备集成。
    - 官方网站提供技术支持文档和在线服务,便于获取更多产品信息和使用指南。
    - 厂商提供的售后服务和技术支持,确保长期稳定运行。

    6. 常见问题与解决方案


    - 问题1: 连接器频繁松动。
    - 解决方案: 检查是否有足够的扭矩来紧固连接器,并确认是否有抗扭动结构损坏。
    - 问题2: 信号传输不稳定。
    - 解决方案: 检查电缆是否有过度弯曲或受力,重新安装后观察信号质量。
    - 问题3: 插拔时接触不良。
    - 解决方案: 清洁连接器端口,并确保使用适当的力进行插拔操作。

    7. 总结和推荐


    这款SMA STR PLUG到SMA STR PLUG连接器以其优良的耐久性和卓越的信号传输性能成为市场上备受推崇的产品。它不仅适用于高性能通信设备,还在雷达和航空航天等领域展现出极佳的应用价值。综合考虑其可靠性和广泛的适用性,强烈推荐使用。

095-902-449M100参数

参数
长*宽*高 100cm(长度)
零件状态 在售
包装方式 散装

095-902-449M100厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

095-902-449M100数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴线缆 AMPHENOL 095-902-449M100 095-902-449M100数据手册

095-902-449M100封装设计

查看详情并下载
Symbol
Footprint
3D Model
