7015-1065

产品分类: 同轴线缆
厂牌: AMPHENOL
产品描述: Cable Assembly 0.086 Conformable Cable 0.152m SMA to SMA M-F Bag
供应商型号: 3679043
供应商: 海外现货
标准整包数: 1
AMPHENOL 同轴线缆 7015-1065

7015-1065概述


    产品简介

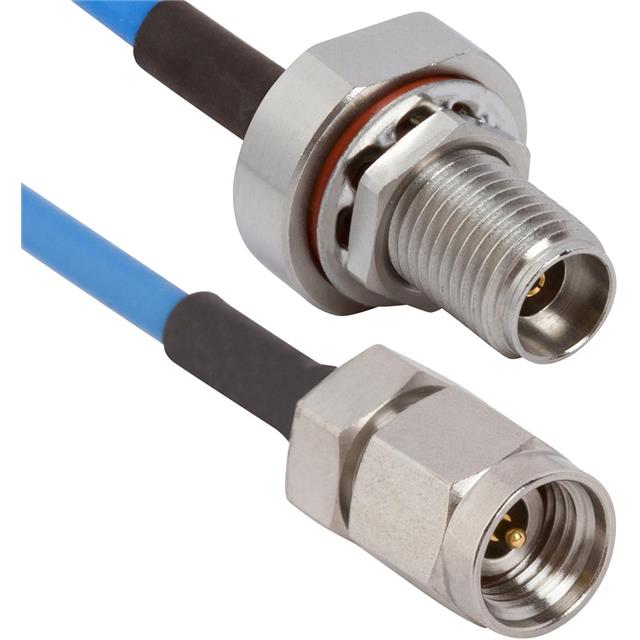

    本文将详细介绍一款高频微波同轴连接器装配件,具体为SMA公头到SMA面板安装插座(Bulkhead)的电缆组件(型号:7015-1065)。这款连接器广泛应用于无线通信、雷达系统、测试仪器和各种需要高速数据传输和高精度信号处理的领域。

    技术参数


    - 连接器类型:2.92mm直式公头(SF1511-60071),2.92mm面板安装直式母头(SF1521-60025)
    - 电缆规格:柔性电缆,直径0.86mm(M23053/5)
    - 阻抗:50欧姆
    - 频率范围:直流至40GHz
    - 驻波比(VSWR):直流至18GHz时最大1.40:1;直流至40GHz时最大1.60:1
    - 插入损耗:直流至40GHz时最大1.47dB

    产品特点和优势


    这款高频微波连接器组件具有以下显著特点和优势:
    - 高可靠性:阻抗匹配度高,确保信号传输的稳定性和一致性。
    - 宽频率范围:支持高达40GHz的频率,适用于多种高频应用场景。
    - 低插入损耗:确保信号在传输过程中的损失最小化,适合需要高精度信号处理的应用。
    - 高可靠性连接:使用坚固耐用的材料制造,确保长期稳定的连接性能。
    - 易于安装:直式公头和母头设计使得安装更为便捷,节省安装时间。

    应用案例和使用建议


    该连接器组件常用于雷达系统的内部布线、无线通信设备中的射频传输线路和各种需要高精度信号处理的测试仪器中。在实际应用中,用户需要注意以下几点以优化性能:
    - 保持清洁:定期清理连接器接口,避免灰尘和污垢影响信号质量。
    - 适当紧固:确保连接器安装得当,避免松动导致信号衰减。
    - 环境适应性:选择适当的电缆长度和弯曲半径,确保在特定环境下能正常工作。

    兼容性和支持


    该组件与同类2.92mm系列的微波连接器兼容,确保用户能够轻松更换或升级。制造商提供全面的技术支持,包括安装指南、维护保养手册及故障排查服务,确保用户可以安心使用。

    常见问题与解决方案


    - 问题1:信号传输不稳定
    解决办法:检查所有连接是否紧密无误,清洁接触面。
    - 问题2:连接器发热
    解决办法:检查是否有过载情况,确保环境温度适宜。
    - 问题3:阻抗不匹配
    解决办法:确认所使用的电缆和连接器阻抗一致,进行必要的调整。

    总结和推荐


    这款SMA公头到SMA面板安装插座的电缆组件凭借其高频率支持能力、低插入损耗和易于安装等特点,在高频微波信号传输领域表现出色。无论是用于实验室测试还是工业设备中的关键应用,都具有很高的可靠性。综合以上特点,我们强烈推荐该产品用于各种需要高频信号传输的应用场景。

7015-1065参数

参数
长*宽*高 152.4mm(长度)
安装方式 导线安装,自由悬挂,通孔安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 袋装

7015-1065厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

7015-1065数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴线缆 AMPHENOL 7015-1065 7015-1065数据手册
