095-902-502-150

产品分类: 同轴线缆
厂牌: AMPHENOL

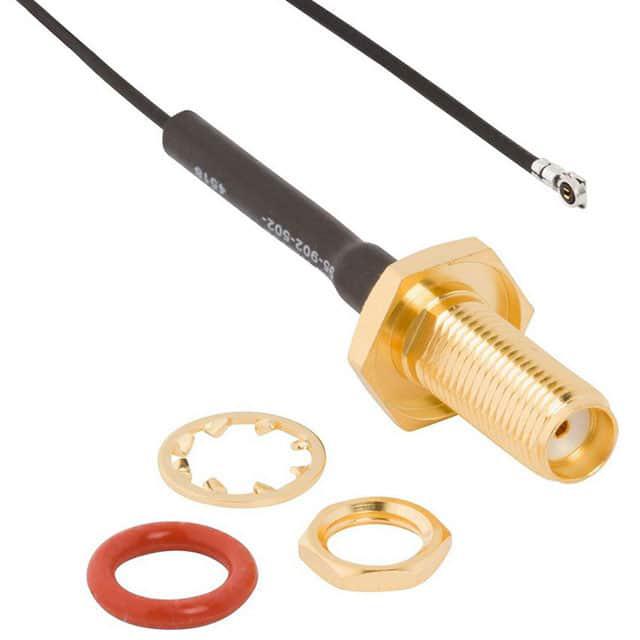

产品描述: Cable Assembly 1.13mm Cable 0.15m SMA to AMC F-M Bag
供应商型号: ARF3320-ND
供应商: Digi-Key
标准整包数: 1
AMPHENOL 同轴线缆 095-902-502-150

095-902-502-150概述

    Amphenol RF SMA Jack Technical Handbook

    1. 产品简介


    Amphenol RF SMA Jack 是一款高性能射频连接器,广泛应用于无线通信系统、测试设备和工业自动化等领域。这款SMA接头(Straight Body Head Jack)具备IP67防护等级,能够在恶劣环境下提供可靠的信号传输。采用镀金黄铜材质,保证长期稳定的电气性能和抗腐蚀能力。本手册详细介绍了该产品的技术参数、应用实例及使用建议,旨在帮助用户更好地理解和使用这一精密电子元器件。

    2. 技术参数


    | 参数 | 规格 |

    | 阻抗 | 50Ω |
    | 长度(可选) | 50 mm / 100 mm / 150 mm / 200 mm / 250 mm / 300 mm |
    | 最大插入损耗 | ≤1.5 dB (频率:DC - 6 GHz) |
    | 最大电压驻波比 (VSWR) | ≤1.3 |
    | 绝缘电阻 | ≥1000 MΩ |
    | 最大工作电流 | 2 A @ 25°C |
    | 工作温度范围 | -40°C至+85°C |

    3. 产品特点和优势


    - 高可靠性:镀金黄铜材质确保长时间稳定使用,具有出色的抗氧化和防腐蚀性能。
    - 优异电气性能:低插入损耗和良好的电压驻波比(VSWR),保证信号传输的高效性。
    - 坚固耐用:IP67防护等级,适用于各种恶劣环境。
    - 兼容性强:完全符合MIL-STD-348标准,与IPEX MH4及Murata HSC插头兼容。

    4. 应用案例和使用建议


    Amphenol RF SMA Jack 广泛应用于无线基站、雷达系统、航空航天设备、医疗仪器、测试仪器等领域。例如,在无线通信系统中,这种接头可以确保信号的稳定传输,减少传输过程中的损耗。为了最大化利用该产品的优势,建议在安装时保持接口清洁,并尽量避免物理冲击。

    5. 兼容性和支持


    - 兼容性:完全兼容MIL-STD-348标准,与IPEX MH4及Murata HSC插头相兼容。
    - 支持:Amphenol提供详尽的技术文档和支持服务,确保客户在使用过程中能够获得及时有效的帮助。

    6. 常见问题与解决方案


    - Q:如何选择合适的长度?
    - A:根据具体的应用需求和系统布局,选择适当的长度以满足信号传输的要求。
    - Q:如何清洁和保养?
    - A:使用专用清洁工具,避免使用化学溶剂直接接触接口。
    - Q:如何判断是否损坏?
    - A:检查外观是否有明显的物理损伤,测量其电气参数是否符合标准。

    7. 总结和推荐


    综上所述,Amphenol RF SMA Jack凭借其出色的电气性能、优良的机械结构和广泛的应用范围,是一款值得信赖的产品。无论是在高要求的工业环境中还是日常使用中,它都能展现出色的表现。强烈推荐给需要高性能射频连接器的用户和工程师。

095-902-502-150参数

参数
长*宽*高 150mm(长度)
安装方式 导线安装,自由悬挂,通孔安装,面板安装
零件状态 在售
包装方式 袋装

095-902-502-150厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

095-902-502-150数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴线缆 AMPHENOL 095-902-502-150 095-902-502-150数据手册

095-902-502-150封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 19.8328 ¥ 165.9757
10+ $ 16.8511 ¥ 141.0228
25+ $ 15.7955 ¥ 132.1888
50+ $ 15.0417 ¥ 125.8805
100+ $ 14.3241 ¥ 119.875
250+ $ 13.4281 ¥ 112.3761
500+ $ 12.7879 ¥ 107.0186
库存: 241
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 165.97
直接购买
加入购物车
