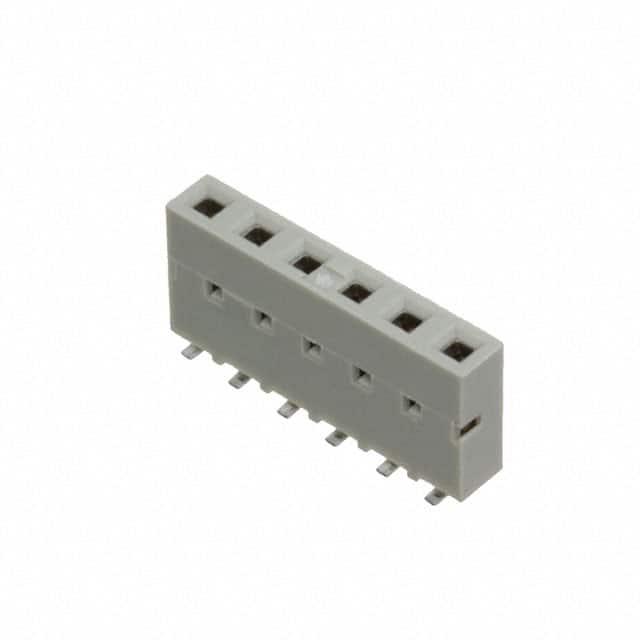

91601-306LF

厂牌: AMPHENOL
产品描述: Amphenol Communications Solutions 2.54mm间距6p单排排母 排母条, 直向, 表面贴装
供应商型号: ET-1622570
供应商: 海外现货
标准整包数: 1
AMPHENOL 矩形连接器 - 针座 - 插座/母插口 91601-306LF

91601-306LF概述

    Dubox® SHUNTS Board/Wire-to-Board Connectors 技术手册

    产品简介


    Dubox® SHUNTS 是一种专为板对板连接而设计的高性能电子元器件。这种元器件适用于多种应用场景,包括个人护理设备(如吹风机)、家庭护理设备(如清洁机器人)、智能家居系统(如报警系统)、服务器、存储设备及工业自动化设备(如机器人、PLC、电动工具)。其独特之处在于坚固耐用的设计,高可靠性的电气性能,低插入力要求以及广泛的温度适应范围。

    技术参数


    - 材料
    - 外壳: 高温黑色热塑性塑料
    - 阻燃等级: UL94V-0
    - 针脚: 磷青铜
    - 电镀: 金或镍覆1.27μm(50μin.)后镀锡或镀金
    - 机械性能
    - 插拔循环次数:
    - 金接触:50次
    - 锡-铅接触:25次
    - 插入力:
    - 金接触最大:450gf
    - 锡-铅接触最大:500gf
    - 拔出力:
    - 金接触最小:30gf
    - 锡-铅接触最小:30gf
    - 插入深度:
    - 最小4.85毫米(0.191英寸),提供3.81毫米(0.15英寸)的磨损
    - 电气性能
    - 电流承载能力: 每个触点最大2.5安培
    - 绝缘电阻: 最小50,000兆欧姆
    - 接触电阻: 初始最大15兆欧姆,环境测试后最大20兆欧姆
    - 耐压能力: 800伏特
    - 规范
    - 文件编号: E66906, LR46923
    - 产品图号: 5位数字基础部件编号
    - 产品规格:
    - BUS-12-071-gold
    - BUS-12-070-tin
    - 环境条件
    - 操作温度范围: -65°C 至 +125°C
    - 认证
    - 符合RoHS标准

    产品特点和优势


    Dubox® SHUNTS 的主要特点包括:
    - 双弹簧接触设计确保高可靠性电气性能。
    - 预应力接触设计减少插入力。
    - 四面接触设计提高信号保护。
    - 金或锡镀层覆盖镍以提升导电性和耐用性。
    - 浮动焊尾设计自动对齐电路板焊盘,保证共平面性。
    - 符合DIN41651标准,符合HE13和BT D2632标准。
    - 低成本高效。

    应用案例和使用建议


    Dubox® SHUNTS 广泛应用于多种电子设备中,例如个人护理设备(如吹风机)和家庭自动化设备(如报警系统)。在使用时,建议考虑以下几点:
    - 确保正确安装,避免插入过深或过浅。
    - 定期检查接触点以确保良好接触。
    - 在高温环境下使用时,注意温度影响,保持合适的散热措施。

    兼容性和支持


    Dubox® SHUNTS 可与多种标准焊接工艺兼容,如红外回流焊和蒸汽相回流焊。厂商提供详细的技术支持和维护服务,包括安装指导、故障排除等。

    常见问题与解决方案


    1. 插入力过大:
    - 检查插入角度是否正确,确保垂直插入。
    2. 接触不良:
    - 清洁触点,使用异丙醇或酒精棉擦拭。
    3. 高温环境下性能下降:
    - 使用高温适配器或增加散热装置。

    总结和推荐


    综上所述,Dubox® SHUNTS 能够满足各种严苛的应用环境要求,具备高度可靠性和易用性。特别是其预应力接触设计、四面接触结构和广泛的温度适应范围,使其成为众多工业和消费电子产品中的理想选择。因此,强烈推荐使用Dubox® SHUNTS 作为高质量、高性价比的板对板连接解决方案。

91601-306LF参数

参数
触头镀层 - 配接
颜色 灰色
类型 Bottom or Top Entry,Push-Pull,Receptacle
排数 1
间距-配接 2.54mm
针脚数 6pin
防护等级 -
额定电流 3A
触头镀层厚度 - 配接 760nm
通用封装 SMD,P=2.54mm
安装方式 贴片安装
应用等级 工业级,汽车级,电信级,通用级
零件状态 在售
包装方式 盒装,管装

91601-306LF厂商介绍
