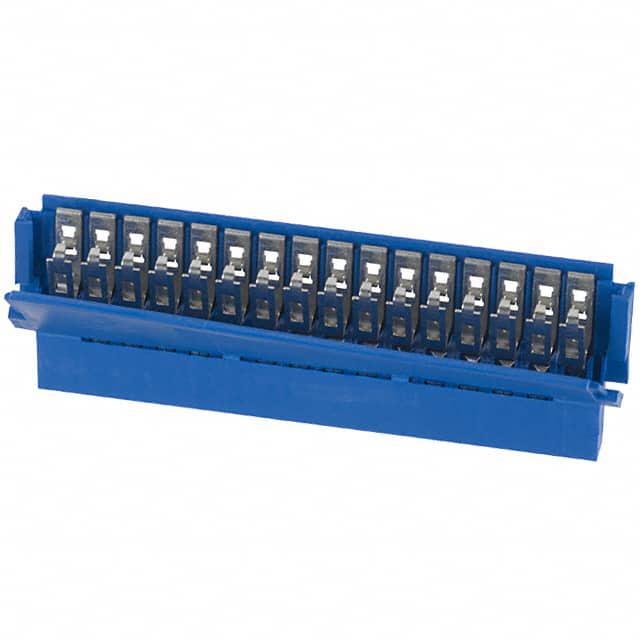

65801-016LF

产品分类: FFC/FPC连接器
厂牌: AMPHENOL
产品描述: 焊盘 2.54mm 16pin 蓝色 FFC,FPC 2A 锡 底部 导线安装,自由悬挂,通孔安装
供应商型号: N-65801-016LF
供应商: 云汉优选
标准整包数: 1
AMPHENOL FFC/FPC连接器 65801-016LF

65801-016LF概述

    Amphenol’s FCI Basics Clincher™ 2.54mm Pitch Connector: A Comprehensive Overview

    1. 产品简介


    Amphenol's FCI Basics Clincher™ 2.54mm pitch connector 系列是一类单排插针和插座连接器,专为连接到扁平柔性电路(Flat Flexible Circuitry)而设计。这类连接器的独特之处在于它们预加载到连接器壳体内,从而实现未准备电缆的大规模端接。此外,Clincher™ 连接器采用“夹紧”端接方式,可提供无气体泄露且无污染的四个接触点,确保每个导体得到最佳的连接效果。

    2. 技术参数


    Clincher™ 2.54mm flex connector 系统具有以下技术规格和性能参数:
    - 材料:Housings 使用 UL 94 V-O,蓝色;接触体基材为黄铜;插座接触体材料为镀铜镍;端子接触弹簧基材为铍铜;接触弹簧电镀层为 3μ金或10μ纯锡;接触体电镀层为 30μ金或100μ纯锡。
    - 机械性能:每次接触的插入和拔出力最大为 300克;锁扣保持力最小为 4磅;电缆保持力为每英寸10磅;接触耐久性为100次循环。
    - 电气性能:接触电阻(主触点)最大为10mΩ,暴露于环境后最大为20mΩ;绝缘电阻最小为5000兆欧;耐压值为1000VAC RMS;电流承载能力为每接触点2.0安培连续电流。
    - 包装:防静电托盘,端子采用卷盘包装。
    - 电缆规格:符合IPC标准,厚度最大为0.33毫米(含绝缘层),导体厚度0.076毫米±0.013毫米(含公差),宽度1.57毫米±0.07毫米(含公差)。

    3. 产品特点和优势


    Clincher™ 2.54mm 连接器系列的特点和优势如下:
    - 预加载的接触件使未处理电缆的大规模端接变得简单。
    - “夹紧”部分能够形成气密的四点压接,提供高度可靠的连接并防止污染。
    - 接收器壳体开口带斜角,防止引脚卡滞并协助引脚对齐。
    - 双金属 Mini-PV™ 接收器接触件可达到100个循环的接口可靠性,最大化耐用性。
    - 接收器配置可适应不同的应用和设计实践。

    4. 应用案例和使用建议


    Clincher™ 2.54mm 连接器系统适用于各种工业应用,特别是物流、消费电子、工业传感与仪器仪表及医疗领域。根据手册中提到的应用场景,这种连接器特别适合用于膜式开关终端,确保电路完整性并防止污染。在实际使用过程中,用户应注意保持正确的插入和拔出力度,确保接触可靠性和长寿命。

    5. 兼容性和支持


    Clincher™ 接收器和针型连接器可以与不同的终端变化(包括平头、直角摩擦头)以及插针数和电镀变化相结合。产品提供各种规格的接插件和配件,确保在不同应用中的兼容性。制造商还提供了相关工具和技术支持,帮助客户进行安装和维护。

    6. 常见问题与解决方案


    常见问题及其解决方案包括:
    - 问题:接触电阻过高
    - 解决方法:检查连接器是否正确安装并清理所有接触面。
    - 问题:插拔力度过大
    - 解决方法:按照技术手册中的指导正确操作,确保合适的插入和拔出力度。
    - 问题:电缆保持力不足
    - 解决方法:检查电缆安装是否牢固,必要时重新端接。

    7. 总结和推荐


    综上所述,Amphenol’s FCI Basics Clincher™ 2.54mm pitch connector 在性能和可靠性方面表现出色,适用于多种工业应用场景。其独特的夹紧端接技术和预加载接触件使得安装过程简便快捷,能够显著降低电缆组装成本。因此,强烈推荐在需要高性能连接器的项目中选用此产品。

65801-016LF参数

参数
端接 焊盘
针脚数 16pin
额定电流 2A
扁平柔性类型 FFC,FPC
间距 2.54mm
板上高度 -
外壳颜色 蓝色
触头镀层
连接器/触头类型 底部
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘

65801-016LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

65801-016LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL FFC/FPC连接器 AMPHENOL 65801-016LF 65801-016LF数据手册

65801-016LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
55+ $ 1.961 ¥ 16.6685
200+ $ 1.6377 ¥ 13.9205
350+ $ 1.5402 ¥ 13.0917
400+ $ 1.3974 ¥ 11.8779
库存: 168
起订量: 55 增量: 1
交货地:
最小起订量为:55
合计: ¥ 916.76
直接购买
加入购物车
