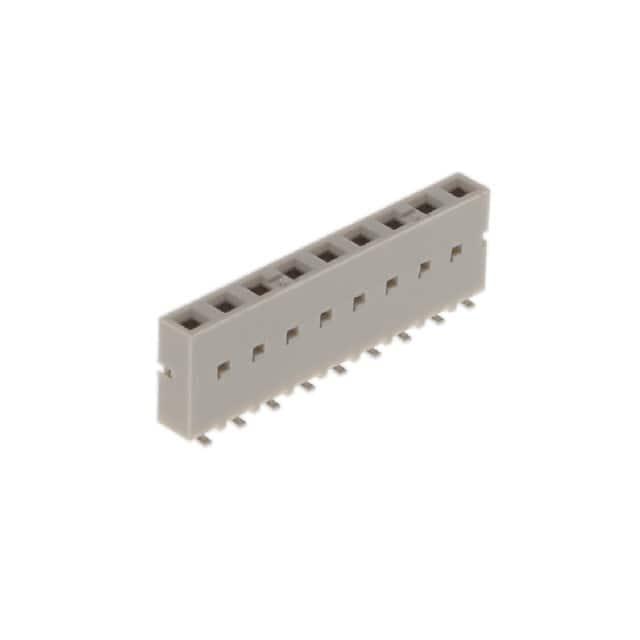

91601-309LF

厂牌: AMPHENOL
产品描述: Bottom or Top Entry,Push-Pull,Receptacle 2.54mm 1 9pin 3A 760nm 金 灰色 SMD,P=2.54mm 贴片安装 22.78mm(长度)*3.2mm(高度)
供应商型号: N-91601-309LF
供应商: 云汉优选
标准整包数: 1
AMPHENOL 矩形连接器 - 针座 - 插座/母插口 91601-309LF

91601-309LF概述

    Amphenol Dubox® SHUNTS Board/Wire-to-Board Connectors

    产品简介


    Amphenol Dubox® SHUNTS是一种高可靠性、增强型板对板连接器。它广泛应用于多种领域,如个人护理设备(例如空气干燥机)、家居护理设备(例如清洁机器人)、智能家居系统(例如报警系统)、服务器、存储、工业设备(例如机器人、可编程逻辑控制器PLC、电动工具)等。这些连接器提供了一种高效可靠的解决方案,适用于各种复杂的应用环境。

    技术参数


    - 材料
    - 外壳:耐高温黑色热塑塑料
    - 针脚:磷青铜
    - 镀层:金或镀镍后镀1.27μm(50μin.)锡
    - 机械性能
    - 插拔次数(耐用性):金镀层50次,锡镀层25次
    - 插入力:
    - 每个金接触件最大为450gf
    - 每个锡铅接触件最大为500gf
    - 拔出力:
    - 每个金接触件最小为30gf
    - 每个锡铅接触件最小为30gf
    - 插入深度:最小为4.85mm(0.191英寸),提供3.81mm(0.15英寸)的擦拭距离,低轮廓设计
    - 电气性能
    - 电流额定值:每个接触点最大为2.5A
    - 绝缘电阻:最小为50,000MΩ
    - 接触电阻:初始最大为15MΩ,环境测试后最大为20MΩ
    - 耐压强度:800V
    - 规格
    - 文件编号:E66906, LR46923
    - 产品图号:通过5位数字基本部分编号获取
    - 产品规格:BUS-12-071-gold, BUS-12-070-tin
    - 环境
    - 工作温度范围:-65°C至+125°C
    - 认证与证书
    - 符合RoHS标准

    产品特点和优势


    - 双重弹簧接触设计:确保高可靠性的电气性能。
    - 预应力接触点:降低插入力。
    - 四面接触设计:提高信号保护。
    - 双层电镀:成本效益高。
    - 定位功能:保证焊接对齐并便于机器人装配。
    - 高温度热塑材料:与红外线和蒸汽相回流兼容。

    应用案例和使用建议


    Amphenol Dubox® SHUNTS适用于各种复杂的应用场景,如个人护理设备、家居护理设备、智能家居系统、服务器和存储设备、工业设备等。在具体应用时,用户应注意:
    - 在安装过程中保持连接器的正确对齐,以避免因不对齐导致的电气性能下降。
    - 确保焊接时电路板的平整度,以获得最佳效果。
    - 在进行电气测试前,请检查所有接触点的状态,确保没有损坏或污染。

    兼容性和支持


    Amphenol Dubox® SHUNTS具有良好的兼容性,可以与其他标准电子元器件配套使用。Amphenol公司还提供全面的技术支持和服务,包括产品规格、应用指南和技术文档等。

    常见问题与解决方案


    - 问题1:插入力过高,导致接触不良。
    - 解决方法:确保插入力在规定的范围内,且接触点没有受到腐蚀或污染。

    - 问题2:连接器在长时间使用后出现接触电阻增大。
    - 解决方法:定期进行电气测试和维护,检查接触点的状态,必要时更换接触件。

    总结和推荐


    Amphenol Dubox® SHUNTS是一款高性能的板对板连接器,具有高可靠性、增强的保持力和多种独特的功能,适用于各种复杂的应用场景。推荐用户根据具体应用需求选择合适的型号和配置,以获得最佳的使用效果。

91601-309LF参数

参数
类型 Bottom or Top Entry,Push-Pull,Receptacle
触头镀层 - 配接
额定电流 3A
触头镀层厚度 - 配接 760nm
间距-配接 2.54mm
针脚数 9pin
颜色 灰色
防护等级 -
排数 1
长*宽*高 22.78mm(长度)*3.2mm(高度)
通用封装 SMD,P=2.54mm
安装方式 贴片安装
应用等级 工业级,汽车级,电信级,通用级
零件状态 在售
包装方式 管装

91601-309LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

91601-309LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 插座/母插口 AMPHENOL 91601-309LF 91601-309LF数据手册

91601-309LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 0.6042 ¥ 5.1357
450+ $ 0.5768 ¥ 4.9028
600+ $ 0.5406 ¥ 4.5951
库存: 1210
起订量: 200 增量: 1
交货地:
最小起订量为:200
合计: ¥ 1027.14
