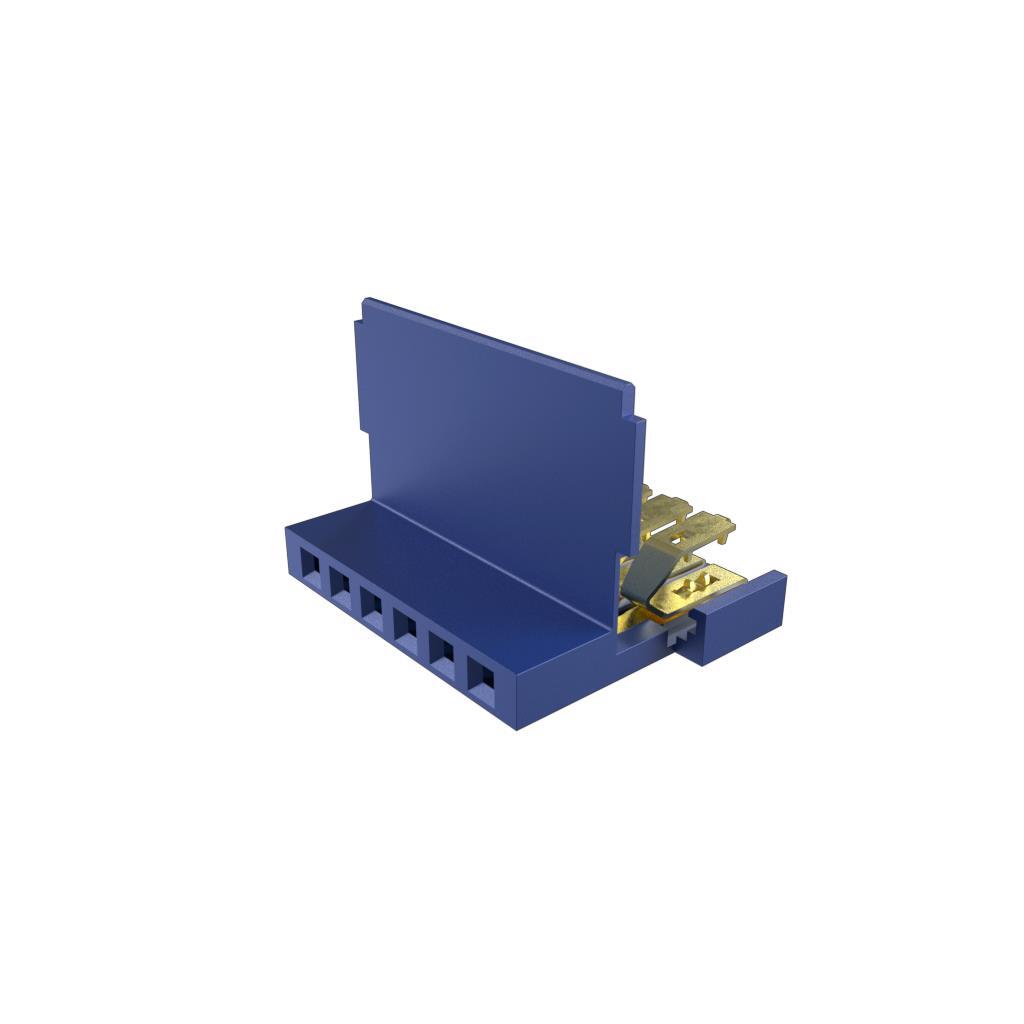

65801-035LF

产品分类: FFC/FPC连接器
厂牌: AMPHENOL
产品描述: Amphenol Communications Solutions IDC连接器, Clincher系列, 母座, 6路, 2.54mm节距, 电缆安装
供应商型号: REB-COREC13599
供应商: 海外现货
标准整包数: 60
AMPHENOL FFC/FPC连接器 65801-035LF

65801-035LF概述

    Amphenol’s FCI Basics Clincher™ 2.54mm Pitch Connector 技术手册解析

    1. 产品简介


    Amphenol’s FCI Basics Clincher™ 2.54mm Pitch连接器系列是一组专为扁平柔性电路设计的单排插针和插座连接器。这类连接器通过将接触点预先加载到连接器壳体内,可以实现对未加工电缆的大规模端接。独特的“夹紧”端接技术能提供无污染的四点接触,确保气体密封性。

    2. 技术参数


    - 材料:
    - 壳体:聚丙烯(UL 94 V-O, 蓝色)
    - 接触体基材:镀镍铜合金
    - 插座接触件:铜镍合金
    - 头部:磷青铜
    - 接触弹簧基材:铍铜
    - 接触弹簧电镀:3μm金/ GXT® 或 10μm铅-free纯锡,镍层50μm
    - 接触体电镀:30μm金/ GXT® 或 100μm铅-free纯锡,镍层50μm
    - 机械性能:
    - 插拔力:每个触点最大300克(不包括锁紧力)
    - 锁紧保持力:每个触点最小4磅
    - 接触保持力:每个触点最小30克
    - 电缆保持力:每英寸10磅
    - 接触寿命:100次插拔循环
    - 电气性能:
    - 触点电阻(LLCR):主触点最大10mΩ;环境暴露后最大20mΩ
    - 绝缘电阻:最小5000兆欧
    - 耐压:1000VAC RMS
    - 连续电流容量:每个触点最大2.0安培
    - 包装:
    - 防静电托盘
    - 冷压端子:卷装

    3. 产品特点和优势


    - 批量端接: 接触点预加载,便于大批量端接到未处理的电缆上
    - 可靠性高: “夹紧”接触部分形成气密的四点压接,防止污染,确保电路完整性
    - 双金属Mini-PV™插座接触件: 提升接口可靠性并增加耐用性(可达100个循环)
    - 防错设计: 插座头部开口具有斜面引导,防止引脚碰触并协助对齐
    - 多用途配置: 两壁PCB摩擦头及多种极化选项,适用于不同类型的柔性电缆

    4. 应用案例和使用建议


    Clincher™ 2.54mm Flex Connector 系统特别适合于工业、消费电子、物流、传感与仪器、医疗等多个领域的应用,如膜开关终端。在设计柔性电路时,可以根据不同的需求选择合适型号的连接器以确保最佳性能。

    5. 兼容性和支持


    Clincher™ 接收器和电缆针连接器可与多种极化摩擦头(如无罩BergStik®头和Clincher™电缆针连接器)配合使用,具备高度的互换性。Amphenol提供完善的工具(如HT 270手动工具)和技术文档,确保客户能够顺利安装和维护这些连接器。

    6. 常见问题与解决方案


    - 问题: 插入时出现断开。
    - 解决方案: 检查电缆厚度是否超出规定范围(0.33mm以内),确认连接器已正确插入并锁紧。

    - 问题: 无法正确对齐。
    - 解决方案: 检查插座头部是否具有适当的斜面引导,或者考虑使用不同的极化选项来优化对齐效果。

    7. 总结和推荐


    Amphenol的Clincher™ 2.54mm Flex Connector系统以其出色的可靠性、低成本及多功能性,成为工业应用中的理想选择。它不仅能简化柔性电路的组装流程,还能提高系统的整体性能和耐用性。因此,强烈推荐这一系列产品给需要高性能柔性连接解决方案的工程师和设计师们。

65801-035LF参数

参数
触头镀层
针脚数 6pin
连接器/触头类型 底部
板上高度 -
外壳颜色 蓝色
扁平柔性类型 FFC,FPC
端接 焊盘
额定电流 2A
间距 2.54mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘

65801-035LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。
