7029-3436

产品分类: 同轴线缆
厂牌: AMPHENOL

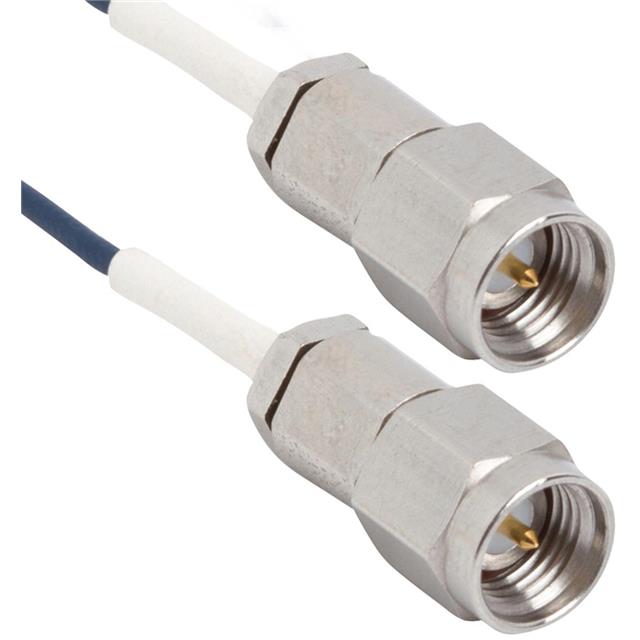

产品描述: Cable Assembly Coaxial 0.304m SMA to SMA M-M Bag
供应商型号: 3565598
供应商: 海外现货
标准整包数: 1
AMPHENOL 同轴线缆 7029-3436

7029-3436概述

    NRN 44821 DCN 51145 超柔性同轴电缆组件

    1. 产品简介


    NRN 44821 DCN 51145 是一款超柔性同轴电缆组件,主要用于高频信号传输。这款产品采用 SMA(SubMiniature version A)连接器,具有出色的电气性能和机械稳定性,适用于雷达系统、无线通信、测试仪器和其他需要高可靠性连接的应用场合。

    2. 技术参数


    - 产品型号:NRN 44821 DCN 51145
    - 连接器类型:2个SMA公头连接器(型号:SF2911-60966)
    - 电缆类型:SV 0.047英寸超柔性电缆(型号:200-70-391)
    - 阻抗:50欧姆
    - 频率范围:直流至26.5GHz
    - 长度:12.000±0.250英寸(304.80±6.35毫米)
    - 材料:RoHS合规
    - 表面处理:镀镍
    - 角投影图:第三角度投影
    - 公差:
    - 长度:±0.250英寸
    - 宽度:±6.35毫米
    - 表面粗糙度:63μin
    - 直径同心性:≤0.005英寸

    3. 产品特点和优势


    - 高可靠性:通过使用高质量的SMA连接器和超柔性电缆,保证长期使用下的稳定性和耐用性。
    - 宽频带覆盖:频率范围覆盖直流到26.5GHz,适合多种高频应用。
    - 卓越的电气性能:阻抗为50欧姆,确保信号传输的准确性。
    - 超柔性设计:方便安装和弯曲,适用于狭小空间内的布线需求。
    - RoHS合规:符合环保标准,安全可靠。

    4. 应用案例和使用建议


    - 雷达系统:NRN 44821 DCN 51145 在雷达系统的信号传输中表现出色,确保雷达信号的准确性和稳定性。
    - 无线通信:在无线通信设备中,这款电缆组件可以有效减少信号损失,提高通信质量。
    - 测试仪器:作为测试仪器的一部分,它能够提供可靠的高频信号传输通道,确保测试结果的准确性。
    使用建议:
    - 确保安装过程中电缆不要过度弯曲,以避免影响其电气性能。
    - 使用合适的工具进行连接器的安装,以保证良好的电气接触。

    5. 兼容性和支持


    - 兼容性:该产品采用标准SMA连接器,可与各种SMA接口的设备兼容。
    - 支持服务:制造商提供技术支持和维护服务,确保客户在使用过程中得到及时的帮助。

    6. 常见问题与解决方案


    - 问题一:信号传输不稳定
    - 解决办法:检查连接器是否紧固,确保电缆没有受到物理损伤。
    - 问题二:连接器损坏
    - 解决办法:更换损坏的连接器,确保正确安装。
    - 问题三:信号传输衰减
    - 解决办法:检查电缆的弯曲半径,避免过度弯曲导致信号衰减。

    7. 总结和推荐


    NRN 44821 DCN 51145是一款专为高频信号传输设计的超柔性同轴电缆组件。其卓越的电气性能、宽频带覆盖范围和高可靠性使其成为雷达系统、无线通信和测试仪器的理想选择。建议在高频应用环境中选用此产品,以确保最佳性能和长期稳定性。

7029-3436参数

参数
长*宽*高 304.8mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 袋装

7029-3436厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

7029-3436数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴线缆 AMPHENOL 7029-3436 7029-3436数据手册

7029-3436封装设计

查看详情并下载
Symbol
Footprint
3D Model
