A-1PA-132-075B2

产品分类: 同轴线缆
厂牌: AMPHENOL

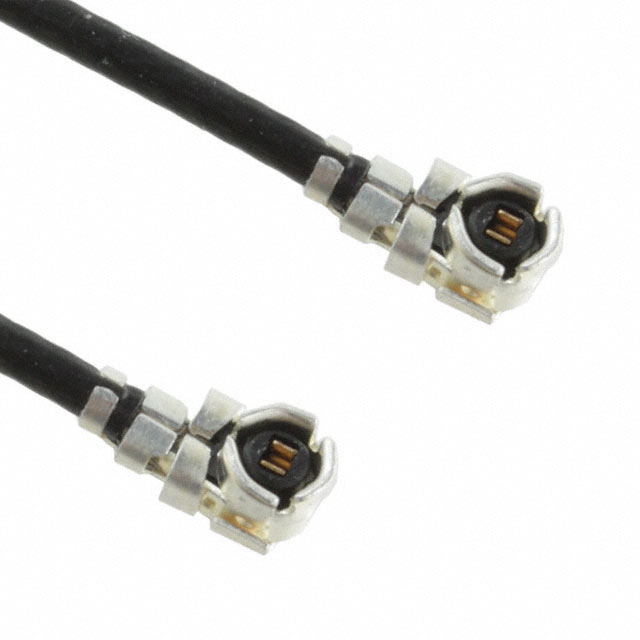

产品描述: AMC Right Angle Plug to AMC Right Angle Plug on 1.32 mm Micro-cable 75 mm
供应商型号: N-A-1PA-132-075B2
供应商: 云汉优选
标准整包数: 1
AMPHENOL 同轴线缆 A-1PA-132-075B2

A-1PA-132-075B2概述


    产品简介


    本手册介绍的是Amphenol公司生产的A-1PA-132系列射频同轴电缆组件。这款产品主要用于无线通信系统、雷达系统、测量仪器及各类便携式电子设备等领域。它具有优秀的阻抗匹配和宽频率范围,确保在高频信号传输时保持高可靠性和稳定性。

    技术参数


    - 阻抗: 50 Ω(标称值)
    - 频率范围: 0-6 GHz
    - 驻波比 (V.S.W.R.):
    - 1.3最大值,适用于DC至3GHz
    - 1.4最大值,适用于3至6GHz
    - 接触电阻:
    - 中心导体: 最大20 mΩ,10 mA下最大25 mΩ(循环后)
    - 外壳: 最大10 mΩ,10 mA下最大15 mΩ(循环后)
    - 绝缘电阻: ≥500 MΩ(测试电压100 VDC)
    - 耐压: 在1分钟内无线间或绝缘击穿,200 VAC
    - 接触力: 女型触点最小0.15 N(使用直径为0.475 mm的针规)
    - 插拔次数: 30次
    - 温度范围: -40°C至+90°C
    - 电缆长度: 可定制,35 mm至1000 mm之间,公差如下:
    - 35 < L < 200 mm: ±4 mm
    - 200 < L < 500 mm: ±8 mm
    - 500 < L < 1000 mm: ±12 mm
    - L > 1000 mm: ±1.5% L

    产品特点和优势


    A-1PA-132系列电缆组件具有以下显著特点和优势:
    - 高可靠性:在广泛的温度范围内仍能保持稳定的性能。
    - 宽带兼容性:覆盖0-6 GHz的频率范围,适用于多种高频应用。
    - 低接触电阻:确保信号传输的高效性。
    - 坚固耐用:经受30次插拔循环仍能保持性能。
    - 环保材料:使用环保材料制造,如磷青铜和聚对苯二甲酸丁二醇酯(PBT),降低环境影响。

    应用案例和使用建议


    A-1PA-132系列射频同轴电缆组件广泛应用于各种无线通信系统、雷达系统和测量仪器中。例如,在基站建设中,这些组件可以确保信号传输的稳定性和可靠性。在便携式设备中,它们的小尺寸和高灵活性使其易于集成。对于需要在极端环境下工作的系统,如航空和军事应用,该组件的宽温度范围也是一项重要的优势。
    使用建议:
    - 在选择电缆长度时,考虑整体系统的布局和需求,以避免不必要的电缆弯曲。
    - 安装过程中注意防止过度弯曲或折断,以免损坏电缆。

    兼容性和支持


    A-1PA-132系列电缆组件完全兼容“U.FL”系列产品,这意味着用户可以在现有系统中轻松替换或扩展。厂商提供了全面的技术支持和服务,包括安装指导和技术咨询。如果您有任何问题,建议联系Mouser Electronics获取更多信息和支持。

    常见问题与解决方案


    1. 问题: 电缆接触不良导致信号衰减
    - 解决方案: 检查电缆插头是否安装正确,确保所有连接部分紧密贴合。
    2. 问题: 高频信号传输不稳定
    - 解决方案: 确保电缆连接器清洁且没有损坏。使用符合标准的工具进行安装和维护。
    3. 问题: 电缆长度不准确
    - 解决方案: 在订购前仔细确认所需的电缆长度,并检查制造商提供的长度公差说明。

    总结和推荐


    A-1PA-132系列射频同轴电缆组件以其高可靠性、宽频率范围和坚固耐用的特点,在多个领域表现出色。其宽温度范围和环保材料的使用进一步提升了产品的竞争优势。综合考虑其在实际应用中的表现和用户反馈,我们强烈推荐这一产品用于各类高频通信系统中。

A-1PA-132-075B2参数

参数
长*宽*高 75mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

A-1PA-132-075B2厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

A-1PA-132-075B2数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴线缆 AMPHENOL A-1PA-132-075B2 A-1PA-132-075B2数据手册

A-1PA-132-075B2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
35+ $ 3.3178 ¥ 28.2013
80+ $ 3.1621 ¥ 26.8779
库存: 80
起订量: 35 增量: 1
交货地:
最小起订量为:35
合计: ¥ 987.04
