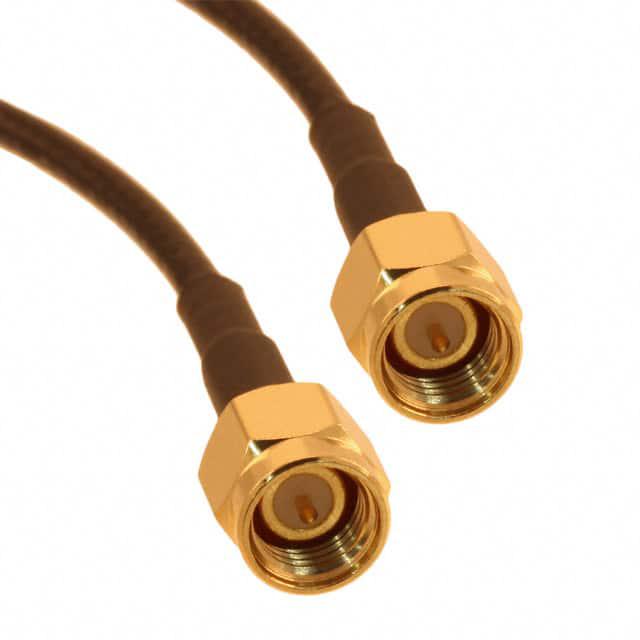

135101-02-48.00

产品分类: 同轴线缆
厂牌: AMPHENOL
产品描述: Cable Assembly RG174/U 1.219m SMA to SMA PL-F Bag
供应商型号: ARF2775-ND
供应商: Digi-Key
标准整包数: 1
AMPHENOL 同轴线缆 135101-02-48.00

135101-02-48.00概述

    SMA Crimp Plug 技术手册解析

    1. 产品简介


    产品类型:
    SMA Crimp Plug 是一种用于高频信号传输的同轴连接器,主要用于射频(RF)应用领域。它通过压接工艺连接到 RG-174/U 同轴电缆上,为用户提供稳定且高效的信号传输解决方案。
    主要功能:
    - 支持 50 欧姆阻抗匹配,适用于直流至 3.0 GHz 的频率范围。
    - 高质量连接设计,提供出色的电压驻波比(VSWR),确保信号传输效率。
    - 耐用的压接结构,适用于工业、通信及测试设备等领域。
    应用领域:
    SMA Crimp Plug 广泛应用于无线通信设备、天线系统、测试仪器、雷达系统及消费类电子产品。

    2. 技术参数


    | 参数 | 规格值 |

    | 阻抗 | 50 欧姆(Nominal) |
    | 频率范围 | 直流至 3.0 GHz |
    | 耐压等级 | 500 VRMS |
    | 连续性 | ≤ 1 mΩ |
    | 电压驻波比 | ≤ 1.00 (典型值) |
    | 尺寸(长度范围) | 0.100 英寸至 60.00 英寸(0.10 至 1.524 米) |
    | 精度(公差范围) | ±0.006 英寸(0-23.9 英寸),±2.5%(5.0 英尺以上) |

    3. 产品特点和优势


    独特功能:
    - 使用压接工艺(Crimp)连接,无需焊接,安装方便且可靠。
    - 一体化设计,适合批量生产需求。
    - 支持多种长度定制,满足不同应用场景的需求。
    市场竞争力:
    - 优秀的 VSWR 和连续性表现,保证了信号传输的稳定性。
    - 超低损耗特性,适合高频率射频信号传输。
    - 宽广的工作温度范围和高耐压等级,确保长期耐用。

    4. 应用案例和使用建议


    应用案例:
    - 在无线通信设备中作为外部天线接口,连接射频信号源与天线。
    - 测试仪器中用于连接信号发生器与被测设备。
    - 军事雷达系统中实现高精度信号传输。
    使用建议:
    - 确保压接工具的压力和角度正确,避免损坏插头结构。
    - 在连接过程中使用适当的热缩管以增强机械强度和密封效果。
    - 对于长距离信号传输,尽量选择更短的电缆长度以减少损耗。

    5. 兼容性和支持


    兼容性:
    - 与 RG-174/U 同轴电缆完全兼容,支持直径范围为 0.141 英寸的标准电缆。
    - 可与市面上主流 SMA 接头的设备兼容互换。
    支持:
    Amphenol 提供全面的技术支持和售后服务,用户可通过官网或技术支持热线获取帮助。同时,定制化长度服务可根据客户需求快速响应。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔时插头松动 | 确保压接工艺符合规范,重新检查压接工具压力。 |
    | 信号传输质量下降 | 检查电缆屏蔽层是否完好,排除接触不良问题。 |
    | 插头与设备不兼容 | 确认插头型号与设备接口标准一致。 |

    7. 总结和推荐


    综合评估:
    SMA Crimp Plug 是一款性能卓越的射频连接器,具有高精度、高可靠性及多功能性的特点。其广泛的应用场景和强大的定制能力使其成为行业内不可或缺的选择。
    推荐意见:
    强烈推荐给需要高性能射频连接解决方案的工程师和技术人员。对于追求稳定信号传输和高性价比的项目,SMA Crimp Plug 是理想之选。

    如需进一步了解或订购,请访问 Amphenol 官网或联系官方技术支持。

135101-02-48.00参数

参数
长*宽*高 121.92cm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 袋装

135101-02-48.00厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。
