7032-7241

产品分类: 同轴线缆
厂牌: AMPHENOL
产品描述: Cable Assembly Coaxial 0.3m SMPM to SMA F-M Bag
供应商型号: H-7032-7241
供应商: Heilind
标准整包数: 1

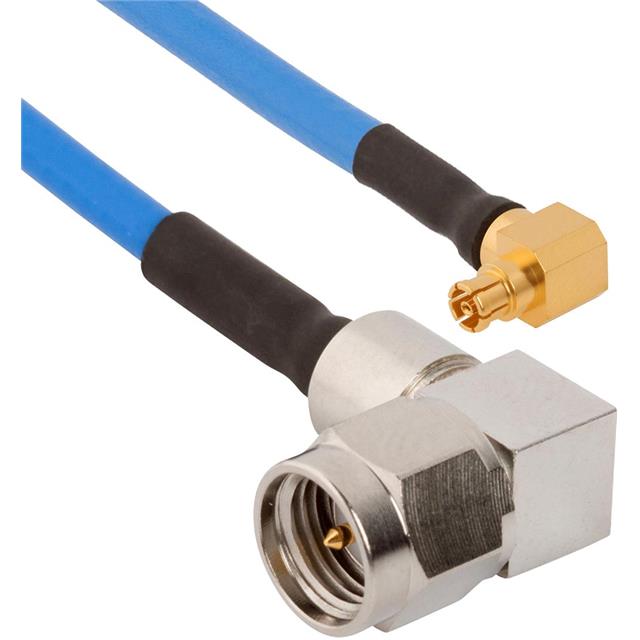

AMPHENOL 同轴线缆 7032-7241

7032-7241概述


    产品简介

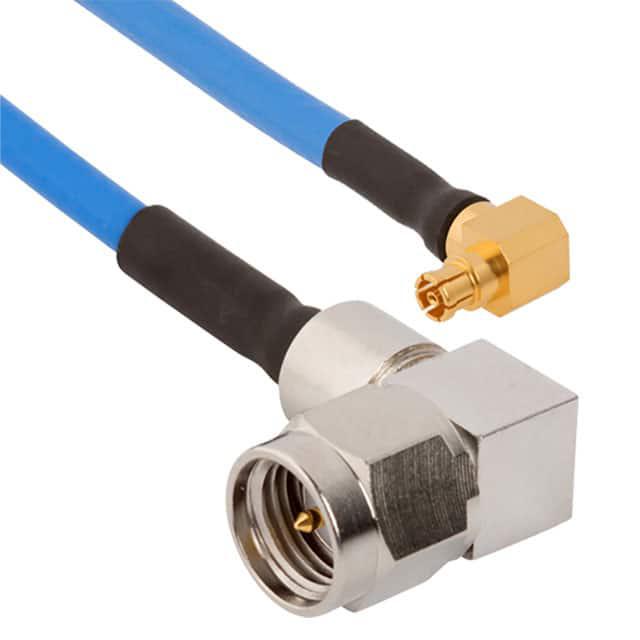

    本文介绍的是DCN 46701型号的射频连接器组件。该产品主要由SMPM直角母头、SMA直角公头和T-FLEX 405电缆组成,适用于需要高频信号传输的应用场景。该产品的阻抗为50欧姆,频率范围从直流到18GHz,能够广泛应用于通信设备、雷达系统和测试仪器等领域。

    技术参数


    | 参数 | 规格 |

    | 阻抗 | 50 欧姆 |
    | 频率范围 | 直流至 18 GHz |
    | 连接器类型 | SMPM 直角母头 (3269-4001) |
    | 连接器类型 | SMA 直角公头 (SF2915-6001) |
    | 电缆类型 | T-FLEX 405 (200-70-139) |
    | 封装材料 | M23053/5 热缩管 |
    | 外观长度(OAL) | 6.000" / 12.000" / 24.000" |

    产品特点和优势


    - 高频性能优越:产品能够在18GHz的宽频率范围内保持良好的阻抗匹配,适用于高性能通信系统。
    - 结构坚固:采用热缩管封装,提高了产品的耐用性和可靠性。
    - 多种长度可选:提供不同外观长度的选择,满足不同应用场景的需求。
    - 符合RoHS标准:环保设计,减少对环境的影响。

    应用案例和使用建议


    该产品在各类通信设备中广泛应用,如基站、测试设备和雷达系统。为了确保最佳性能,在安装过程中需要注意以下几点:
    - 在进行焊接操作时,应控制好焊接温度,避免过高的温度对产品造成损害。
    - 在连接电缆时,要保证连接器的稳固性和紧密性,避免接触不良导致信号衰减。

    兼容性和支持


    DCN 46701型号的连接器组件具有很好的兼容性,可以与多种标准连接器配合使用。制造商提供了全面的技术支持,包括安装指导和技术咨询,帮助用户更好地利用这一产品。

    常见问题与解决方案


    1. 问题:连接器接触不良。
    - 解决方案:检查连接器是否已正确安装并固定。必要时重新焊接连接点,确保连接稳固。
    2. 问题:电缆损坏。
    - 解决方案:检查电缆是否有明显的物理损伤,如有损坏应及时更换新的电缆。
    3. 问题:阻抗不匹配。
    - 解决方案:确认所有部件的阻抗一致,特别是电缆和连接器的阻抗。如有必要,调整或替换相应的部件。

    总结和推荐


    综上所述,DCN 46701型号的射频连接器组件凭借其优异的高频性能、稳定的机械结构和广泛的适用性,成为通信设备和其他相关应用的理想选择。如果您正在寻找一款性能可靠、安装便捷且兼容性好的射频连接器,该产品将是一个不错的选择。强烈推荐给需要高性能射频连接解决方案的专业人士。

7032-7241参数

参数
长*宽*高 304.8mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

7032-7241厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

7032-7241数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴线缆 AMPHENOL 7032-7241 7032-7241数据手册

7032-7241封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 177.8184 ¥ 1629.3501
5+ $ 175.3487 ¥ 1606.7201
10+ $ 170.6096 ¥ 1563.2954
25+ $ 166.1197 ¥ 1522.1547
50+ $ 129.5716 ¥ 1187.265
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1629.35
