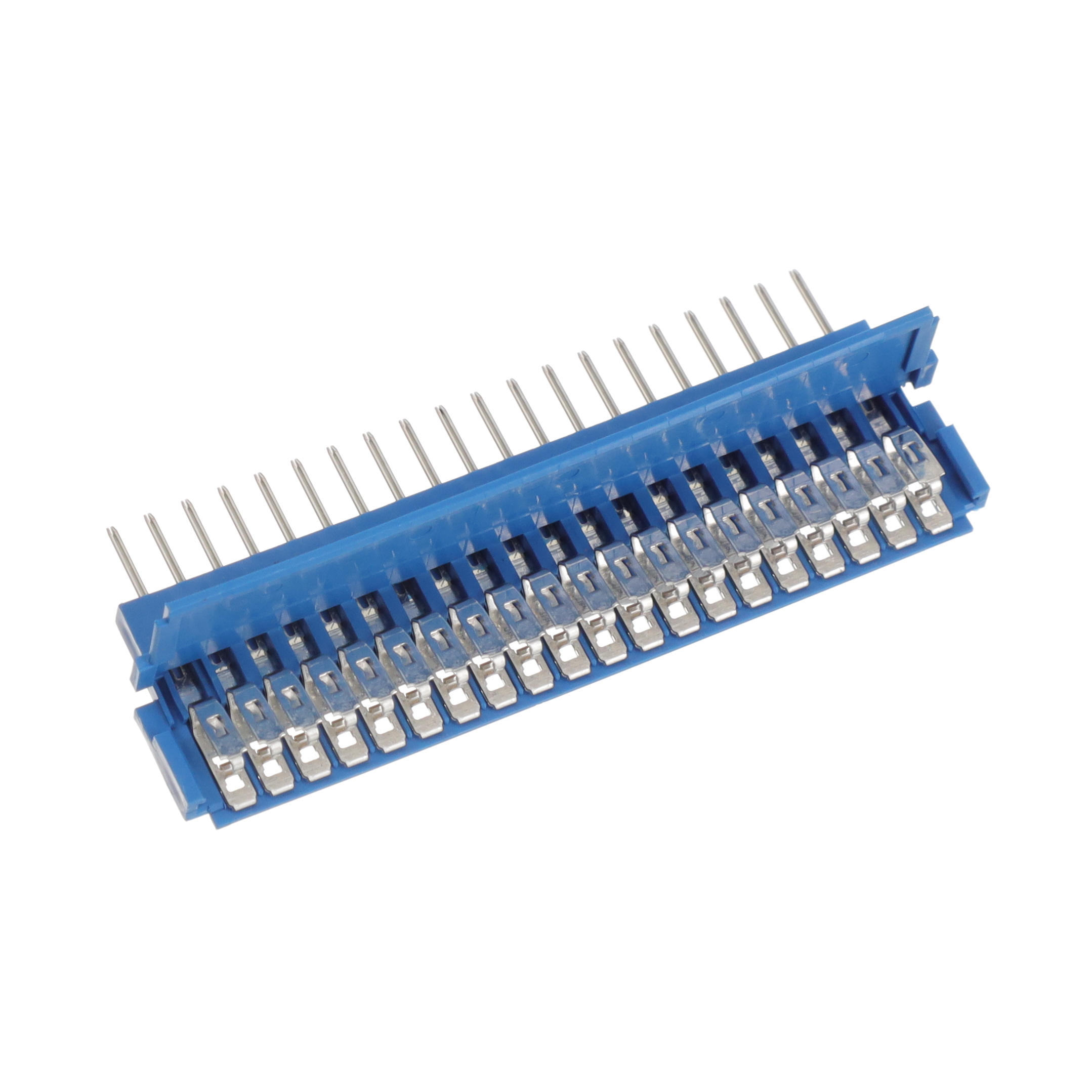

66226-020LF

产品分类: FFC/FPC连接器
厂牌: AMPHENOL
产品描述: 焊盘 2.54mm 20pin 蓝色 FFC 2A 锡 底部 导线安装,自由悬挂,通孔安装
供应商型号: 3729148
供应商: 海外现货
标准整包数: 1
AMPHENOL FFC/FPC连接器 66226-020LF

66226-020LF概述

    Amphenol's FCI Basics Clincher™ 2.54mm Pitch Connector

    产品简介


    Amphenol的FCI Basics Clincher™ 2.54mm间距连接器系列是为柔性扁平电路(Flat Flexible Circuitry)设计的单排针座式连接器。这类连接器的特点是接触件预装在连接器壳体内,方便大规模电缆连接而无需预先准备。每个导体通过“Clinch”电缆连接技术形成四点气体密封压接,确保电路上的气密性和无污染。
    主要功能:预装的接触件能够实现未加工电缆的大规模终端;接触件的“Clinching”部分形成了一个四点气体密封压接;适用于膜开关的终端。
    应用领域:这些连接器适用于工业应用,特别是物流、消费电子、工业传感和医疗设备等领域。

    技术参数


    - 材料:
    - 连接器外壳:聚丙烯UL 94 V-O,蓝色
    - 接触件基材:磷青铜
    - 接触件弹片基材:铍铜
    - 接触件电镀:3µ金/GXT®或10µ铅-free纯锡;全部表面覆盖50µ镍
    - 接触件本体电镀:30µ金/GXT®或100µ铅-free纯锡;全部表面覆盖50µ镍
    - 机械性能:
    - 插拔力:每根导体最大300克
    - 锁紧装置保持力:最小4磅
    - 导体保持力:每根导体最小30克
    - 电缆保持力:每英寸10磅
    - 寿命:100次插拔循环
    - 电气性能:
    - 接触电阻:最大10mΩ(环境暴露后最大20mΩ)
    - 绝缘电阻:最小5000兆欧
    - 耐电压:1000VAC RMS
    - 持续电流额定值:每根导体2.0安培
    - 包装:静电防护托盘,端子卷轴
    - 规格:
    - 连接器类型:标准接插座和针连接器
    - 插头类型:直角和平行摩擦头,带或不带屏蔽
    - 电缆规格:IPC标准,FC-220 B型A或B,公差等级IV
    - 电缆厚度:最大0.33毫米(含绝缘层)
    - 环境要求:
    - 工作温度范围:-65°C至+105°C

    产品特点和优势


    - 可大规模连接:接触件预装到连接器壳内,便于批量生产,降低成本。
    - 高可靠性:四点气体密封压接,确保高度可靠的电路连接。
    - 多样化配置:提供多种规格和镀层选择,适应不同应用需求。
    - 高性能接触:双金属Mini-PV™接触件保证100次插拔周期的接口可靠性和耐用性。
    - 防误插设计:接触件端部的斜面入口防止插针损坏,辅助对准。

    应用案例和使用建议


    - 物流系统:用于自动化分拣系统的连接。
    - 消费电子:用于移动设备或平板电脑内部的柔性电路连接。
    - 工业传感与仪器:用于需要高稳定性的传感器连接。
    使用建议:
    - 在高温或低温环境中使用时,注意环境温度限制。
    - 安装时务必按照规范进行,确保正确对接。
    - 定期检查连接器,以确保长期使用效果。

    兼容性和支持


    Clincher™ 2.54mm柔性连接器系统兼容各种类型的柔性电缆(FFC、FPC和CIC),以及不同的插头类型(直角和平行摩擦头)。Amphenol公司提供全面的技术支持和售后服务,确保用户能够顺利安装和维护。

    常见问题与解决方案


    1. Q: 如何确保接触件完全插入?
    - A: 确保连接器与电缆正确对齐,轻轻按压直到听到“咔哒”声,表示已完全连接。

    2. Q: 如何延长连接器的使用寿命?
    - A: 定期清洁接触件,避免灰尘和杂质进入;避免在极端环境下使用。

    3. Q: 如何检查接触电阻?
    - A: 使用万用表测量接触电阻,确保不超过10mΩ(环境暴露后不超过20mΩ)。

    总结和推荐


    综合评估:
    Amphenol的FCI Basics Clincher™ 2.54mm连接器以其低成本、高可靠性和广泛的适用性在市场上占据一席之地。其独特的“Clinch”连接技术和预装接触件设计大大简化了装配过程,降低了成本。特别适合工业和消费电子产品中的柔性电路连接。
    推荐:
    强烈推荐此款连接器给需要高可靠性和耐用性的电子制造商。该产品可以显著提高系统的整体性能,并且提供了多样化的配置选项以满足不同应用的需求。

66226-020LF参数

参数
端接 焊盘
额定电流 2A
板上高度 -
扁平柔性类型 FFC
针脚数 20pin
触头镀层
间距 2.54mm
外壳颜色 蓝色
连接器/触头类型 底部
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘

66226-020LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。
