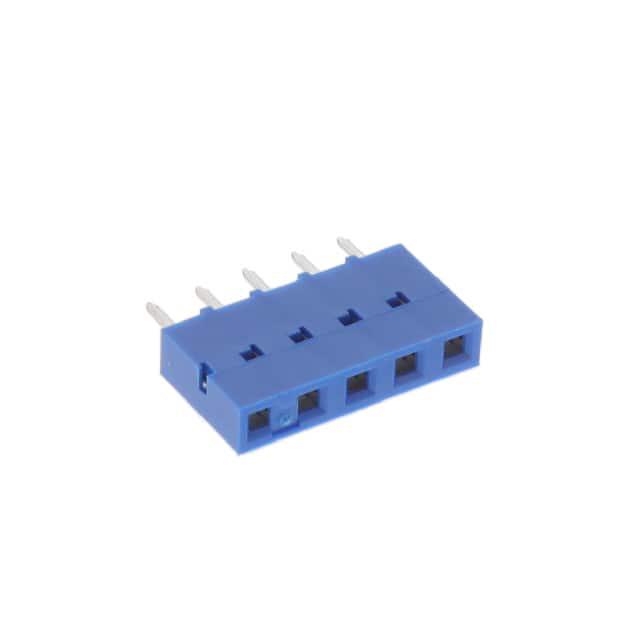

76341-405LF

厂牌: AMPHENOL
产品描述: Push-Pull,Receptacle 2.54mm 1 5pin 3A 2μm 锡 蓝色 通孔安装
供应商型号: 649-76341-405LF
供应商: Mouser
标准整包数: 1
AMPHENOL 矩形连接器 - 针座 - 插座/母插口 76341-405LF

76341-405LF概述

    Amphenol Dubox® SHUNTS Board/Wire-to-Board Connectors 技术手册

    产品简介


    Amphenol 的 Dubox® SHUNTS 是一款高性能的板对板连接器,适用于多种工业和消费电子产品。这款连接器主要用于电路板之间的电气连接,具有可靠的机械和电气性能,能够确保信号传输的稳定性和可靠性。适用于个人护理设备(如吹风机)、家用护理设备(如清洁机器人)、家庭自动化系统(如报警系统)、服务器、存储设备以及工业应用(如机器人、PLC、电动工具)等场合。

    技术参数


    Dubox® SHUNTS 连接器的技术规格如下:
    - 材料
    - 外壳:高耐热黑色热塑塑料
    - 可燃性等级:UL94V-0
    - 针材:磷青铜
    - 电镀:金或锡镀层,厚度为1.27μm(50μin.),覆有1.27μm(50μin.)镍镀层
    - 机械性能
    - 插拔次数(耐用性):金接触50次,锡铅接触25次
    - 插入力:每个金接触最大为450gf,每个锡铅接触最大为500gf
    - 拔出力:每个金接触最小为30gf,每个锡铅接触最小为30gf
    - 插入深度:最低4.85mm(0.191英寸)[提供3.81mm(0.15英寸)的擦洗距离] - 低轮廓设计
    - 电气性能
    - 电流承载能力:每个触点最大2.5A
    - 绝缘电阻:最小50,000MΩ
    - 接触电阻:初始最大15MΩ,环境测试后最大20MΩ
    - 介电强度:800V
    - 规格
    - 文件编号:E66906,LR46923
    - 产品图纸:通过五位数基础部件号
    - 产品规范:BUS-12-071-gold,BUS-12-070-tin
    - 环境要求
    - 工作温度范围:-65°C 至 +125°C
    - 认证
    - 符合RoHS标准,根据欧盟指令2002/95/IEC

    产品特点和优势


    Dubox® SHUNTS 的设计特点包括:
    - 双重弹簧接触设计:确保高可靠性的电气性能
    - 预应力接触:低插入力
    - 四面接触设计:提高信号保护
    - 双工镀层:成本效益高
    - 定位功能:有助于焊接对齐并便于机器人装配
    - 高温热塑性材料:符合红外线和蒸汽相回流的要求
    - 符合DIN41651规格,HE13和BT D2632标准
    这些特点使Dubox® SHUNTS 在各种应用中表现出色,尤其是需要高度可靠性和良好信号保护的场合。

    应用案例和使用建议


    - 个人护理设备(如吹风机):确保稳定的电源传输
    - 家用护理设备(如清洁机器人):保证传感器和控制系统的有效通信
    - 家庭自动化系统(如报警系统):实现快速准确的数据交换
    - 服务器和存储设备:提供可靠的高速数据传输通道
    - 工业应用(如机器人、PLC、电动工具):保证长时间的稳定运行
    使用建议:
    - 在高温环境下使用时,确保连接器保持在规定的温度范围内
    - 定期检查接触部位的清洁度,以避免信号干扰
    - 使用定位功能确保焊接时的精确对齐

    兼容性和支持


    Dubox® SHUNTS 具有广泛的兼容性,可以与不同类型的电路板和其他组件无缝对接。厂商提供全面的技术支持和维护服务,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    1. 问题:插入力过高
    - 解决方案:检查接触部位是否有污垢或损坏,清洁或更换受影响的接触件。

    2. 问题:信号不稳定
    - 解决方案:确认连接器正确安装且无松动,检查周围环境是否存在电磁干扰。

    3. 问题:温度超出工作范围
    - 解决方案:调整使用环境,确保温度在规定范围内。

    总结和推荐


    综上所述,Amphenol 的 Dubox® SHUNTS 是一款功能强大且可靠性高的板对板连接器,适用于各种复杂的应用场景。其出色的电气和机械性能使其成为众多行业不可或缺的关键组件。我们强烈推荐在需要高可靠性和稳定信号传输的应用中使用Dubox® SHUNTS。
    以上是基于技术手册的内容整理出的产品概述和技术分析。希望这些信息能帮助您更好地理解和应用这款连接器。

76341-405LF参数

参数
防护等级 -
针脚数 5pin
颜色 蓝色
额定电流 3A
间距-配接 2.54mm
排数 1
类型 Push-Pull,Receptacle
触头镀层 - 配接
触头镀层厚度 - 配接 2μm
安装方式 通孔安装
应用等级 工业级,汽车级,电信级,通用级
零件状态 在售
包装方式 管装

76341-405LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

76341-405LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 插座/母插口 AMPHENOL 76341-405LF 76341-405LF数据手册

76341-405LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.7705 ¥ 6.5107
10+ $ 0.6268 ¥ 5.296
92+ $ 0.5511 ¥ 4.6568
506+ $ 0.5065 ¥ 4.2801
2530+ $ 0.4968 ¥ 4.198
5014+ $ 0.4284 ¥ 3.62
库存: 3456
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.51
