336313-14-0300

产品分类: 同轴线缆
厂牌: AMPHENOL

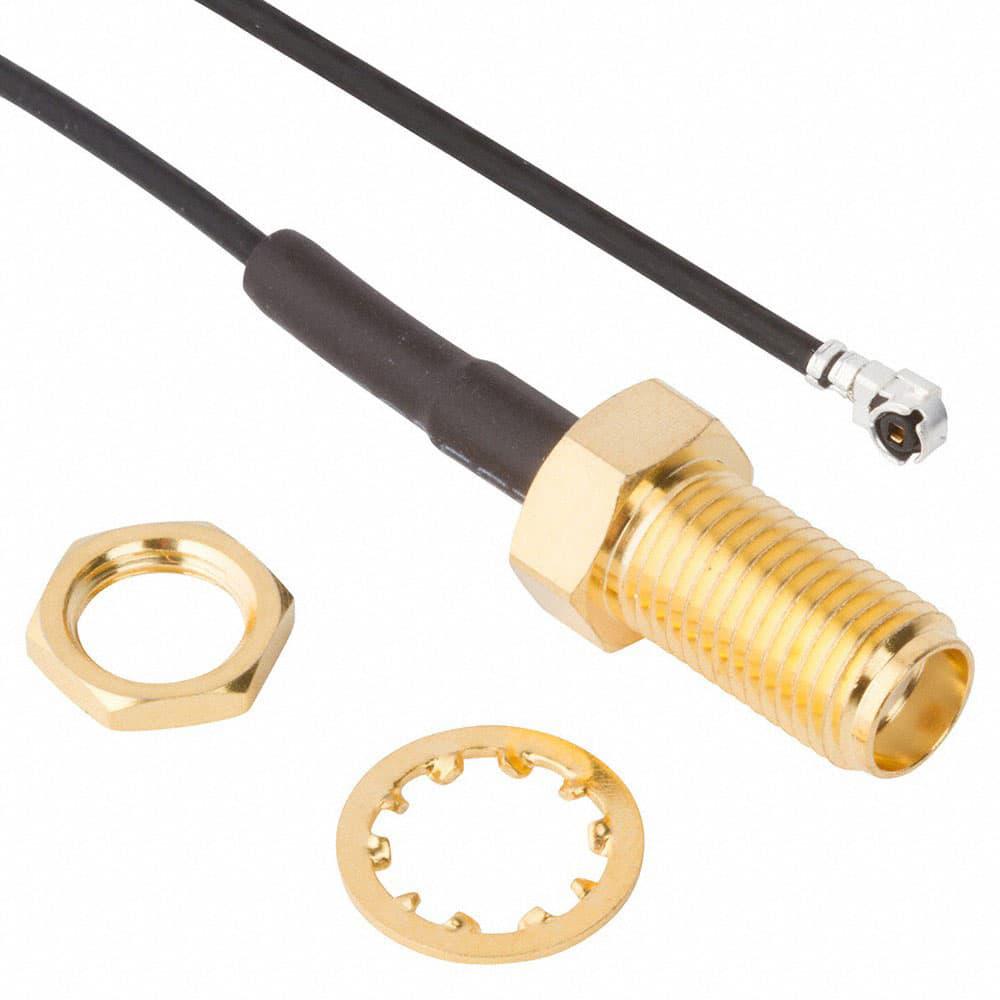

产品描述: Cable Assembly 1.37mm Cable 0.3m SMA to AMC F-M Bag
供应商型号: N-336313-14-0300
供应商: 云汉优选
标准整包数: 1
AMPHENOL 同轴线缆 336313-14-0300

336313-14-0300概述

    SMA Straight Bulkhead Jack 技术手册

    产品简介


    本技术手册介绍了Amphenol RF公司的SMA直角型插头(SMA Straight Bulkhead Jack),该产品广泛应用于各种高频通信设备中。SMA直角型插头主要用于连接同轴电缆和印刷电路板(PCB),保证50欧姆阻抗匹配的同时具备良好的射频性能和机械强度。

    技术参数


    SMA直角型插头的技术参数如下:
    - 长度及公差:各型号长度范围在50 mm至300 mm之间,具体长度见下表。
    - 插入损耗:最大插入损耗为-0.5 dB(根据频率变化)。
    - 电压驻波比(VSWR):最大VSWR为1.2:1。
    - 最高工作频率:直流到6 GHz。
    - 耐压能力:200 VRMS。
    - 接触电阻:连续性测试通过。
    - 材料和表面处理:外壳材质为黄铜,表面镀金。
    - 包装规格:单个包装,每包数量由客户自定,标签上需标注产品型号和生产日期。
    | 长度 | 公差 |

    | 50.00 mm | ±5.00 mm |
    | 100.00 mm | ±5.00 mm |
    | 150.00 mm | ±5.00 mm |
    | 200.00 mm | ±5.00 mm |
    | 250.00 mm | ±5.00 mm |
    | 300.00 mm | ±5.00 mm |

    产品特点和优势


    1. 高可靠性:经过严格的电气和机械测试,确保在恶劣环境下仍能保持稳定性能。
    2. 广泛适用性:适用于多种通信系统,如无线通信、雷达和测试设备等。
    3. 卓越的电气性能:在宽频段范围内表现出色的阻抗匹配和低插入损耗。
    4. 优异的机械结构:坚固耐用的设计保证长期使用不易损坏。
    5. 安装便捷:提供标准化安装孔位,易于集成于各类设备中。

    应用案例和使用建议


    SMA直角型插头可应用于多种高频通信设备中,例如:
    - 无线基站:用于连接天线和基站收发器模块。
    - 测试仪器:用于测试仪器的前端接口,提高测试精度。
    - 卫星通信系统:用于连接卫星地面站和传输设备。
    使用建议:
    1. 在安装过程中,请确保插头与电缆之间紧密连接,以减少信号反射。
    2. 考虑到热膨胀效应,安装时应预留一定的空间来适应温度变化。
    3. 在连接多条同轴电缆时,注意不要使接头过于拥挤,以免影响信号质量。

    兼容性和支持


    SMA直角型插头与符合SMA标准的其他设备具有良好的互操作性,可以方便地与多种设备进行对接。此外,Amphenol RF公司提供了完善的售后服务和技术支持,用户可以随时联系技术支持团队获取帮助。

    常见问题与解决方案


    1. 信号质量问题:
    - 解决方法:检查连接是否松动或损坏,确保接头紧密连接。
    2. 接触不良:
    - 解决方法:重新安装插头,确保正确对齐并牢固固定。
    3. 电气特性不符合要求:
    - 解决方法:检查所选插头的电气参数是否满足应用需求,必要时更换适合的型号。

    总结和推荐


    综上所述,Amphenol RF的SMA直角型插头以其出色的电气性能、可靠性和广泛的适用性,在高频通信领域有着显著的优势。对于需要高性能连接器的应用场景,强烈推荐使用这款产品。

336313-14-0300参数

参数
长*宽*高 300mm(长度)
安装方式 导线安装,自由悬挂,通孔安装,面板安装
零件状态 在售
包装方式 散装
