135101-R1-06.00

产品分类: 同轴线缆
厂牌: AMPHENOL

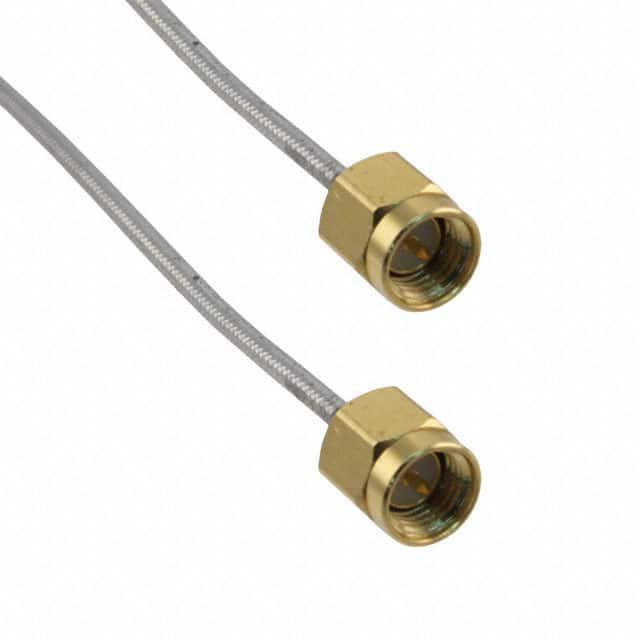

产品描述: Cable Assembly 0.085 Semi-Rigid Conformable 0.152m SMA to SMA M-M Bag
供应商型号: 2395840
供应商: 海外现货
标准整包数: 1
AMPHENOL 同轴线缆 135101-R1-06.00

135101-R1-06.00概述


    产品简介


    产品名称:SMA 半刚性插头
    产品类型:射频连接器

    主要功能:
    SMA(SubMiniature version A)半刚性插头是一种高频射频连接器,主要用于射频传输系统中。它具有优良的电气性能和机械强度,适用于通信、雷达、测试仪器等多种应用场合。
    应用领域:
    SMA 半刚性插头广泛应用于无线通信、雷达系统、测试仪器、医疗设备等领域,特别是在需要高可靠性传输高频信号的应用环境中表现出色。

    技术参数


    产品规格:
    - 阻抗:50 欧姆
    - 连接方式:SMA 半刚性插头
    - 电缆型号:0.085" 可弯曲电缆
    - 订货信息:不同长度可选,范围从 3.00 英寸到 48.00 英寸(约 7.62 厘米至 121.92 厘米)
    - 电气特性:最大插入损耗:0.25 dB
    - 电压驻波比(VSWR):最大值为 1.5:1
    - 工作频率:直流到 12.4 GHz
    尺寸及公差:
    - 长度公差范围:
    - 0" - 23.90" [0 - 0.607] 公差:±0.006 英寸
    - 24.00" - 59.00" [0.610 - 1.499] 公差:±0.013 英寸
    - 5.0' - 24.9' [1.524 - 7.617] 公差:±2.5%
    - 25.0' 及以上 [7.620 及以上] 公差:±5.0%

    产品特点和优势


    特点:
    1. 阻抗匹配:50 欧姆的设计确保了出色的信号传输稳定性。
    2. 高精度制造:0.006 至 0.013 英寸的公差范围保证了连接器的精确度。
    3. 广泛的工作频率:支持从直流到 12.4 GHz 的工作频率。
    4. 优越的电气性能:插入损耗低,VSWR 小于 1.5:1。
    5. 机械强度:半刚性的结构设计使得连接器在恶劣环境下依然保持稳定性能。
    优势:
    - 在高频应用中表现出色,能够提供稳定的信号传输。
    - 精密的制造工艺使其在高精度应用中表现优异。
    - 广泛适用于各种射频传输设备,增强了产品的适用性和市场竞争力。

    应用案例和使用建议


    应用案例:
    SMA 半刚性插头在无线通信设备中的广泛应用,例如手机基站天线连接、无线电测试设备接口等。这些场景中,它能提供低损耗、高可靠性的信号传输。
    使用建议:
    - 在选择具体长度时,建议根据实际需求进行定制,以减少不必要的损耗。
    - 安装时应确保连接器安装稳固,避免接触不良导致的信号质量下降。
    - 定期检查连接器状态,确保其始终保持良好的电气性能。

    兼容性和支持


    兼容性:
    SMA 半刚性插头通常与同系列的射频连接器和线缆配合使用,如 0.085" 可弯曲电缆。由于其标准化设计,可以在大多数射频设备中直接使用,但可能需要考虑特定的尺寸和公差要求。
    支持和服务:
    - 厂商提供全面的技术支持和售后服务。
    - 可联系厂商获取进一步的产品咨询和技术支持。

    常见问题与解决方案


    问题 1:信号质量不稳定
    - 解决方案: 检查连接器是否安装牢固,是否有接触不良的情况。确保所有连接部件都处于良好状态,必要时可以重新焊接或更换连接器。
    问题 2:插入损耗过高
    - 解决方案: 确认电缆长度是否适合,过长或过短都可能导致信号损耗增加。如果电缆长度合适,则可能需要检查连接器本身的质量,更换有问题的连接器。
    问题 3:信号失真
    - 解决方案: 检查是否存在外界干扰,特别是电磁干扰。尝试改变安装位置或使用屏蔽措施减少干扰。同时,检查连接器及其相关设备是否符合电气性能标准。

    总结和推荐


    综合评估:
    SMA 半刚性插头是一款高品质的射频连接器,在高频应用中表现出色。它的阻抗匹配、电气性能和机械强度使其成为众多射频传输系统的理想选择。通过提供的详细规格和公差信息,可以看出其在高精度制造方面的卓越表现。
    推荐意见:
    对于需要高可靠性和高性能射频连接器的应用场景,强烈推荐使用 SMA 半刚性插头。其出色的电气性能和广泛的适用范围使其在多种射频设备中表现出色。

135101-R1-06.00参数

参数
长*宽*高 152.4mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

135101-R1-06.00厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

135101-R1-06.00数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴线缆 AMPHENOL 135101-R1-06.00 135101-R1-06.00数据手册

135101-R1-06.00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 183.9043
10+ ¥ 180.6203
25+ ¥ 180.6203
50+ ¥ 177.3363
100+ ¥ 177.3363
250+ ¥ 177.3363
库存: 8
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 183.9
