LMR-240-DB

产品分类: 同轴线缆
厂牌: AMPHENOL
产品描述:
供应商型号: TS-LMR-240-DB
供应商: 海外现货
标准整包数: 500

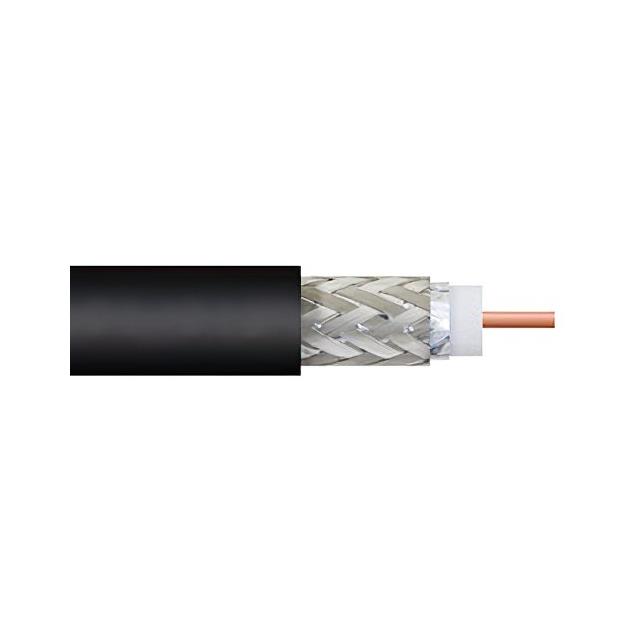

AMPHENOL 同轴线缆 LMR-240-DB

LMR-240-DB概述

    LMR-240 Flexible Low Loss Communications Coax

    产品简介


    LMR-240是一款专为无线通信系统设计的低损耗柔性射频电缆。它的主要用途包括跳线组件、短距离天线馈线(例如WLL、GPS、移动天线)以及任何需要易弯曲且低损耗的RF电缆的应用场景。这款电缆广泛应用于多种领域,如WLL、GPS、LMR、WLAN、WiMax、SCADA等无线通信系统中。

    技术参数


    以下是LMR-240的技术规格和性能参数:
    - 环境规格:
    - 安装温度范围:-40°C至+185°F(-40°C至+85°C)
    - 存储温度范围:-94°F至+185°F(-70°C至+85°C)
    - 工作温度范围:-40°C至+185°F(-40°C至+85°C)
    - 机械规格:
    - 弯曲半径(安装):0.75英寸(19.1毫米)
    - 弯曲半径(重复):2.5英寸(63.5毫米)
    - 弯曲力矩:0.25英尺磅(0.34牛米)
    - 重量:0.034磅/英尺(0.05千克/米)
    - 拉伸强度:80磅(36.3千克)
    - 平板压痕强度:20磅/英寸(0.36千克/毫米)
    - 构造规格:
    - 内导体材料:固体BC
    - 介电材料:泡沫聚乙烯
    - 外导体材料:铝带
    - 外护套材料:阻燃聚乙烯
    - 电气规格:
    - 传播速度:83%
    - 介电常数:1.42
    - 时间延迟:1.21纳秒/英尺(3.97纳秒/米)
    - 阻抗:50欧姆
    - 电容:24.2皮法/英尺(79.4皮法/米)
    - 电感:0.060微亨/英尺(0.20微亨/米)
    - 屏蔽效果:>90分贝
    - 直流电阻(内导体):3.2欧姆/1000英尺(10.5欧姆/千米)
    - 直流电阻(外导体):3.89欧姆/1000英尺(12.8欧姆/千米)
    - 电压承受能力:直流1500伏特
    - 护套火花测试:5000伏特有效值
    - 峰值功率:5.6千瓦

    产品特点和优势


    - 低损耗:采用高效率的介电材料和优化的结构设计,显著降低信号传输过程中的损耗。
    - 柔性:能够灵活弯曲,适合在空间有限或需要频繁移动的环境中使用。
    - 耐环境:能在广泛的温度范围内工作,并具备良好的防潮、防腐蚀性能。
    - 高可靠性:屏蔽效果出色,能有效减少外界电磁干扰的影响。
    - 多种型号:提供不同的护套颜色和应用场景,以适应不同用户的需求。

    应用案例和使用建议


    - 应用案例:
    - 无线局域网(WLAN):在路由器和其他无线接入点之间连接,提供稳定可靠的信号传输。
    - 全球定位系统(GPS):用于车载GPS设备的信号传输,确保定位精度不受影响。
    - 射频识别(RFID):在物流和供应链管理中,提供高效的信号传输通道。

    - 使用建议:
    - 在进行布线时,避免过度弯折电缆,以免影响信号质量。
    - 定期检查接头处是否有损坏或松动现象,及时更换或维修。
    - 根据具体应用环境选择合适的护套材质,如户外使用需选用防水型护套。

    兼容性和支持


    - 兼容性:LMR-240电缆支持多种标准接口,包括N型、BNC、TNC、QMA、SMA等,可方便地与各种无线通信设备配合使用。
    - 技术支持:厂商提供全面的安装工具和技术支持服务,确保用户能够顺利进行安装和维护。

    常见问题与解决方案


    - 问题1:电缆信号衰减严重
    - 解决方案:检查接头连接是否牢固,确保电缆无损伤;必要时更换新的电缆。
    - 问题2:电缆护套破损
    - 解决方案:在户外环境下使用时,应选择带有防水护套的型号,并定期检查护套状态,及时修补或更换。
    - 问题3:连接器接触不良
    - 解决方案:使用专用的工具对连接器进行压接,确保压接质量;检查接头是否正确安装,无松动现象。

    总结和推荐


    综上所述,LMR-240是一款性能卓越、用途广泛的低损耗柔性射频电缆。它不仅具备出色的电气性能和机械特性,还能在恶劣的环境下保持稳定的信号传输。对于追求高性能和可靠性的无线通信应用,我们强烈推荐使用LMR-240电缆。

LMR-240-DB参数

参数
10.0' (3.05m)
零件状态 在售

LMR-240-DB厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

LMR-240-DB数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴线缆 AMPHENOL LMR-240-DB LMR-240-DB数据手册

LMR-240-DB封装设计

查看详情并下载
Symbol
Footprint
3D Model
