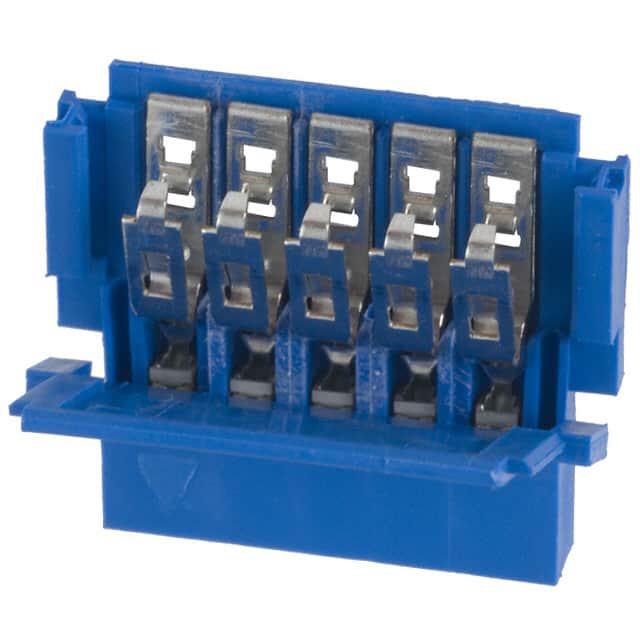

65801-005LF

产品分类: FFC/FPC连接器
厂牌: AMPHENOL
产品描述: Amphenol Communications Solutions IDC连接器, Clincher系列, 母座, 5路, 2.54mm节距, 电缆安装
供应商型号: JY-65801-005LF
供应商: 云汉优选
标准整包数: 1
AMPHENOL FFC/FPC连接器 65801-005LF

65801-005LF概述

    FLEX CONNECTORS CLINCHER™ 技术手册

    1. 产品简介


    产品类型:FLEX CONNECTORS CLINCHER™ 系列是专为柔性电路设计的连接器系统,适用于扁平柔性电缆(FFC)、柔性印刷电路(FPC)和导电油墨电路(CIC)的连接。
    主要功能:该连接器系统通过独特的“夹紧”端接技术提供可靠的电气连接,并且能够在低应用成本下实现最大可靠性。
    应用领域:适用于家电、白色家电、膜开关和电子显示器、工业仪器、医疗设备、POS机设备及手持终端等领域。

    2. 技术参数


    - 尺寸:单排针和插座连接器,位置数从2到34不等。
    - 镀层选项:金/GXT 或无铅纯锡。
    - 端接技术:“夹紧”电缆端接技术,每个导体产生无污染的气密连接。
    - 接触电阻:主触点最大为10 mΩ;环境暴露后最大为20 mΩ。
    - 绝缘电阻:最小为5000 MΩ。
    - 耐压:交流电压1000 Vrms。
    - 电流承载能力:每个触点连续电流承载能力2.0安培。
    - 机械性能:插拔力最大为每触点300克;锁定保持力最小为4磅;接触保持力最小为每触点30克;电缆保持力每英寸宽度10磅。
    - 接触耐久性:100次插拔周期。
    - 电缆规格:厚度0.33毫米(0.013英寸)以内,绝缘材料为Mylar®或KAPTON®聚酰亚胺,导体厚度0.076±0.013毫米(0.003±0.0005英寸),导体宽度1.57±0.07毫米(0.062±0.0003英寸)。

    3. 产品特点和优势


    - 高可靠性:采用高度可靠的Mini PV双金属接触设计,确保在环境暴露后的稳定性能。
    - 低成本组装:无需准备电缆即可进行批量端接,减少组装成本。
    - 可视化检查:连接器窗口便于检查压接情况,确保正确端接。
    - 防误插设计:插头开口带有斜角引导,减少与匹配引脚卡住的风险。
    - 正向锁定机制:保证与行业标准连接器在严苛条件下的安全匹配。
    - 经济型PCB接头:提供被动的正确端接方式。

    4. 应用案例和使用建议


    应用案例:在医疗设备中,CLINCHER™连接器可以用于连接柔性传感器和电路板,提高系统的可靠性和稳定性。
    使用建议:在安装过程中,应严格按照制造商的指示进行,特别是在高压环境下使用时,要特别注意耐压性能。

    5. 兼容性和支持


    兼容性:与Clincher Pin Connectors系列66226、FCI Mini-latch pin连接器或BergStik™ / 等效0.025英寸正方形柱状引脚连接器相匹配。对于行业标准的PCB针式连接器也具有良好的兼容性。
    支持:如需更多技术支持,可联系通讯部门:Communications@fci.com,或访问公司网站www.fci.com获取详细的技术文档和支持。

    6. 常见问题与解决方案


    - 问题:连接器在插拔过程中出现接触不良。
    - 解决方案:检查接触电阻,确认接触点是否有污染物或磨损。必要时更换新的连接器。

    - 问题:无法实现正确的电缆保持。
    - 解决方案:调整电缆保持力设置,确保每英寸电缆宽度达到10磅的保持力。

    7. 总结和推荐


    综合评估:CLINCHER™连接器以其高度可靠性和低成本组装的特点,在多种应用场景中表现出色。特别是在需要频繁插拔操作的场合,其独特的正向锁定机制提供了额外的安全保障。
    推荐:鉴于其优异的性能和广泛的适用范围,强烈推荐在医疗设备、工业仪器等领域中使用CLINCHER™连接器,以确保系统的稳定运行和可靠性。

65801-005LF参数

参数
外壳颜色 蓝色
扁平柔性类型 FFC,FPC
针脚数 5pin
触头镀层
连接器/触头类型 底部
额定电流 2A
板上高度 -
间距 2.54mm
端接 焊盘
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘

65801-005LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

65801-005LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL FFC/FPC连接器 AMPHENOL 65801-005LF 65801-005LF数据手册

65801-005LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
