20021311-00010T4LF

厂牌: AMPHENOL
产品描述: Amphenol Communications Solutions 1.27mm间距10p双排排针, Minitek127系列, 垂直
供应商型号: U-20021311-00010T4LF
供应商: 云汉优选
标准整包数: 1

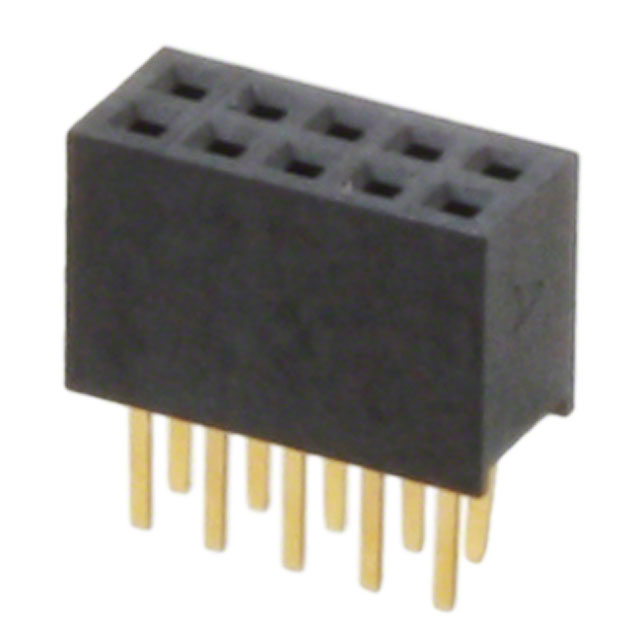

AMPHENOL 矩形连接器 - 针座 - 插座/母插口 20021311-00010T4LF

20021311-00010T4LF概述

    # MINITEK 127TM 电子元器件技术手册

    1. 产品简介


    MINITEK 127TM 是一种紧凑型模块化系统,由多种类型的电子元器件组成,主要用于连接和接插应用。它包括垂直式通孔(Vertical Through Hole)、直角式通孔(Right Angle Through Hole)、垂直式表面贴装技术(Vertical SMT)和直角式表面贴装技术(Right Angle SMT)等不同类型。这些组件广泛应用于各种电子产品中,如汽车、通信基础设施、消费类电子产品和工业设备等。

    2. 技术参数


    物理特性
    - 外壳材质: 高温黑色热塑塑料
    - 阻燃等级: UL 94 V-0
    - 插针材质: 铜合金
    - 电镀: 镍上镀金,厚度为1.0微米(40微英寸)
    电气性能
    - 电流额定值: 持续电流为1安培
    - 绝缘电阻: 最小值为1 x 10²兆欧
    - 接触电阻: 最大值为30毫欧
    - 耐电压: 500伏特
    - 电压额定值: 125伏特
    机械性能
    - 匹配周期(耐用性): 100次
    工作温度范围
    - -40°C至+85°C
    包装
    - 标准包装: 管装(Tube)
    - 可选包装: 带拾取帽的管装(Tube plus pick-up cap)、带拾取帽的带卷(Tape and reel plus pick-up cap)
    加工信息
    - 焊接耐温性: 能够承受峰值温度为260°C达10秒

    3. 产品特点和优势


    MINITEK 127TM 在多个方面表现出色:
    - 紧凑设计: 这种设计使得产品可以适用于空间受限的应用环境。
    - 高可靠性: 通过严格的质量控制流程确保每批次产品的稳定性和一致性。
    - 高电流承载能力: 每个引脚能够持续承载高达1安培的电流,适合多种负载需求。
    - 宽工作温度范围: 能够在极端环境下稳定工作,适应广泛的气候条件。

    4. 应用案例和使用建议


    典型应用
    - 汽车电子: 用于车载导航系统的连接。
    - 通信基础设施: 用于基站和路由器间的信号传输。
    - 消费类电子产品: 如笔记本电脑和智能手机的内部连接。
    - 工业设备: 如工厂自动化设备的信号接口。
    使用建议
    - 在安装过程中,确保正确处理和操作元器件以避免损坏。
    - 根据具体应用选择合适的封装类型(如通孔或表面贴装)。
    - 在焊接过程中注意控制温度,以确保良好的焊点质量。

    5. 兼容性和支持


    MINITEK 127TM 与多种其他电子元器件具有良好的兼容性,可以与常见的PCB板和其他模块化组件一起使用。FIC公司提供全面的技术支持和售后服务,确保客户能够顺利使用产品并获得最佳体验。

    6. 常见问题与解决方案


    常见问题
    1. 引脚损坏
    - 解决方法: 在焊接前检查引脚是否有损伤,如有损伤需更换新的元器件。
    2. 连接不稳定
    - 解决方法: 检查焊接质量和接触压力,必要时重新焊接或调整连接位置。
    3. 电气故障
    - 解决方法: 测试电路是否正常,如发现异常及时联系技术支持。

    7. 总结和推荐


    MINITEK 127TM 是一款功能强大且可靠的电子元器件,非常适合在各种应用场景中使用。其卓越的电气性能和机械性能使其成为许多电子设备的理想选择。如果您需要高性能、可靠性和灵活性,MINITEK 127TM 是一个值得考虑的选择。我们强烈推荐此产品,尤其是在空间受限且需要高可靠性的环境中。

20021311-00010T4LF参数

参数
间距-配接 1.27mm
颜色 黑色
防护等级 -
针脚数 10pin
触头镀层厚度 - 配接 250nm
排数 2
额定电流 1A
类型 Push-Pull,Receptacle
触头镀层 - 配接
长*宽*高 5.08mm(长度)*3mm(高度)
安装方式 通孔安装
应用等级 工业级,电信级,通用级
零件状态 在售
包装方式 管装

20021311-00010T4LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

20021311-00010T4LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 插座/母插口 AMPHENOL 20021311-00010T4LF 20021311-00010T4LF数据手册

20021311-00010T4LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
