首页  >  产品百科  >  F31L-1A7H1-11080

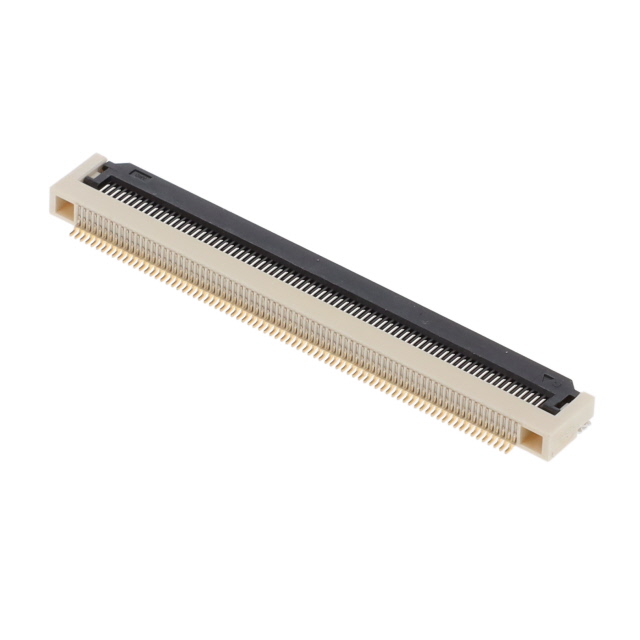

F31L-1A7H1-11080

产品分类: FFC/FPC连接器
厂牌: AMPHENOL
产品描述: 焊盘 500μm 80pin 2.54mm FFC,FPC 金 底部 SMD,P=0.5mm,卧贴 贴片安装
供应商型号: AV-A-BENF31L1A7H111080
供应商: Avnet
标准整包数: 1700
AMPHENOL FFC/FPC连接器 F31L-1A7H1-11080

F31L-1A7H1-11080概述

    Amphenol F31L系列零插入力柔性扁平电缆连接器技术手册

    产品简介


    Amphenol F31L系列是一种采用前翻式锁紧机制的直角零插入力(ZIF)柔性扁平电缆(FFC/FPC)连接器,适用于汽车、数据、工业和医疗等多个领域。这款连接器采用了表面贴装设计,并具备双接触点的特点,能够在各种严苛环境下提供可靠性能。此外,其独特的防焊料和助焊剂爬行设计使其具备更强的耐用性。

    技术参数


    机械性能
    - FFC/FPC保持力:20gf/引脚
    - 端子保持力:100gf/端子(最小)
    - 固定板保持力:100gf/固定板(最小)
    - 耐用性:30次插拔循环
    电气性能
    - 电压等级:50V AC/DC
    - 电流等级:0.5A
    - 接触电阻:最大30mΩ
    - 绝缘电阻:最小500MΩ
    - 绝缘耐压:500V AC,2mA,1分钟内无短路或击穿现象
    环境适应性
    - 工作温度范围:-40°C至+105°C

    产品特点和优势


    1. 零插入力机制:通过避免摩擦式插拔磨损,延长了连接器的使用寿命。
    2. 前翻式锁紧功能:易于操作,同时强大的FFC/FPC保持力使其能够有效抵抗振动。
    3. 双接触点设计:确保增强的接触稳定性。
    4. 防焊料和助焊剂爬行设计:确保高焊接性和耐用性。
    5. 多样化的位数选择:提供从4到80个位置的选择,满足不同客户需求。
    6. 无铅和无卤素材料:符合环保健康安全标准。

    应用案例和使用建议


    应用案例
    - 汽车多媒体系统
    - 汽车导航系统
    - 仪表盘
    - PND(便携式导航设备)
    - 基站
    - 电源开关
    - 笔记本电脑
    - 平板电脑
    - 可穿戴设备
    - 游戏设备
    - 数码相机
    - LCD和PDP电视
    - 路由器
    - 服务器
    - 光驱
    - 硬盘驱动器
    - 传感器元件
    - 监控摄像头
    - 人机界面
    - 工业PC
    - 机器人
    - 超声波设备
    - 患者监护仪
    - MRI(磁共振成像)
    - CT(计算机断层扫描)
    - 输液泵
    使用建议
    1. 在安装过程中,请确保正确插入FFC/FPC以避免损坏连接器。
    2. 针对高振动环境的应用,应定期检查连接器是否稳固。
    3. 对于长时间工作的应用场景,建议定期进行耐久性测试。

    兼容性和支持


    F31L系列连接器支持多种应用场景,可与其他主流电子设备兼容。制造商提供了详尽的技术文档和客户支持服务,确保用户能够获得最佳的使用体验。

    常见问题与解决方案


    1. 问题:连接器无法正确锁紧
    - 解决方案:请检查前翻式锁紧机构是否正确操作,确保锁紧到位。

    2. 问题:连接器接触电阻异常
    - 解决方案:检查接触点是否清洁且没有氧化,必要时重新焊接。

    3. 问题:连接器在高温环境下性能下降
    - 解决方案:考虑更换更耐高温的连接器型号,或采取额外散热措施。

    总结和推荐


    Amphenol F31L系列零插入力柔性扁平电缆连接器凭借其优良的机械性能、卓越的电气特性和广泛的应用范围,成为众多电子设备的理想选择。其坚固的设计和多种选择使它在各种严苛环境中均表现出色。我们强烈推荐这款连接器用于需要高可靠性、稳定性的应用场景。

F31L-1A7H1-11080参数

参数
外壳颜色 -
触头镀层
间距 500μm
针脚数 80pin
连接器/触头类型 底部
扁平柔性类型 FFC,FPC
额定电流 -
端接 焊盘
板上高度 2.54mm
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

F31L-1A7H1-11080厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

F31L-1A7H1-11080数据手册

厂牌 PDF简要描述 下载
AMPHENOL FFC/FPC连接器 AMPHENOL F31L-1A7H1-11080 F31L-1A7H1-11080数据手册

F31L-1A7H1-11080封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1700+ $ 0.9037 ¥ 7.9975
5100+ $ 0.8956 ¥ 7.9261
库存: 3400
起订量: 1700 增量: 1700
交货地:
最小起订量为:1700
合计: ¥ 13595.75
