UTXFF4R

产品分类:
厂牌: AMPHENOL
产品描述: 光伏连接器, 面板安装, 太阳能连接器, 公插
供应商型号: 2498946
供应商: 海外现货
标准整包数: 2000

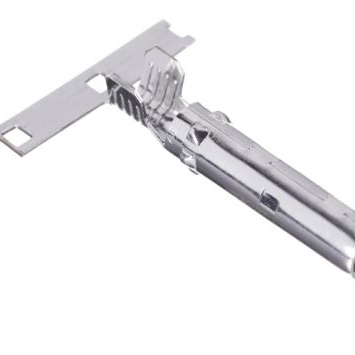

AMPHENOL  UTXFF4R

UTXFF4R概述

    Amphenol UTX™ PV Cable Connector 技术手册解析

    产品简介


    Amphenol UTX™ 光伏电缆连接器 是一款由 Amphenol Industrial Solar Technologies(AIST)设计和制造的光伏连接器。它具有IP68等级、UL 6703认证、IEC 62852认证和JET IEC 61730认证,使其能够在各个主要全球光伏市场中使用。这款连接器是在知名的H4连接器基础上改进而来,具有相同的标准太阳能行业对接配置、Amphenol公司的低电阻RADSOK®接触技术、可接受的导线规格范围从14 AWG/2.5mm²到8 AWG/10mm²。

    技术参数


    以下是该连接器的技术参数概述:
    - 认证标准:
    - UL认证(1500V)
    - TÜV认证(IEC 62852, Class A)
    - JET认证(IEC 61730)
    - 电流和电压等级:
    - UL认证:15A (2.5mm²/14AWG),20A (4.0mm²/12AWG),30A (6.0mm²/10AWG),50A (10.0mm²/8AWG)
    - TÜV认证:31A @85°C;29A @90°C (2.5mm²/14AWG),42A @85°C;39A @90°C (4.0mm²/12AWG),53A @85°C;49A @90°C (6.0mm²/10AWG),75A @85°C;69A @90°C (10.0mm²/8AWG)
    - JET认证:30A (2.5mm²/14AWG),40A (4.0mm²/12AWG),50A (6.0mm²/10AWG)
    - 典型接触电阻: 0.25mΩ
    - 工作温度范围: -40°C 至 +90°C
    - 外壳材料: 铜合金,镀锡,以获得卓越的抗腐蚀性和导电性
    - 防护等级: IP68(连接时),IP2X触碰安全
    - 阻燃等级: UL 94 V-0

    产品特点和优势


    1. 多认证支持: UTX™ 连接器是首款获得UL 6703、IEC 62852和JET IEC 61730认证的1500V直流连接器。
    2. 高效接触技术: 采用RADSOK®接触技术,提供低电阻和高可靠性。
    3. 宽广的应用温度范围: 能够在极端温度下可靠工作,适用于各种环境。
    4. 广泛的适用性: 可应用于全球所有主要的光伏市场,无论其具体市场需求如何。

    应用案例和使用建议


    UTX™连接器在各种光伏模块和安装项目中都有广泛的应用,适用于屋顶安装、地面电站等多种场景。建议在使用前确保电缆尺寸符合指定要求,并按照厂商提供的指导进行安装和操作,以达到最佳性能。

    兼容性和支持


    UTX™连接器保证能与AIST的整个光伏产品线匹配。厂商提供全面的技术支持,包括安装指南和售后服务,以确保客户能够充分利用该连接器的优势。

    常见问题与解决方案


    - 问题1: 如何判断电缆尺寸是否适合UTX™连接器?
    - 解答: 通过检查电缆直径是否在4.5mm至7.4mm之间(UTX型号)或7.6mm至9.3mm之间(UTX-XL型号)来确定。
    - 问题2: 如何正确安装UTX™连接器?
    - 解答: 按照技术手册中的步骤,使用适当的工具,如UTXTW0001扭矩限制式锁紧螺母工具进行安装。

    总结和推荐


    Amphenol UTX™ 光伏电缆连接器凭借其多项认证、高可靠性、广泛的应用范围以及卓越的技术性能,在光伏行业中表现出色。我们强烈推荐这一产品用于光伏系统的连接和保护,尤其适合需要高性能和多功能性的大型光伏电站和分布式发电项目。无论是设计者还是安装工程师,UTX™ 连接器都是一个可靠的选择。

UTXFF4R参数

参数
安装方式 压入式
零件状态 在售
包装方式 卷带包装

UTXFF4R厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

UTXFF4R数据手册

厂牌 PDF简要描述 下载
AMPHENOL AMPHENOL UTXFF4R UTXFF4R数据手册

UTXFF4R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 2.8839
4000+ ¥ 2.8276
库存: 7861
起订量: 2000 增量: 0
交货地:
最小起订量为:2000
合计: ¥ 5767.8
