UE86-3G2620-30361

产品分类:
厂牌: AMPHENOL
产品描述: Conn SFP F 80 POS Press Fit RA Thru-Hole 80 Terminal 4 Port Tray
供应商型号: 523-UE863G262030361
供应商: Mouser
标准整包数: 1
AMPHENOL  UE86-3G2620-30361

UE86-3G2620-30361概述


    产品简介

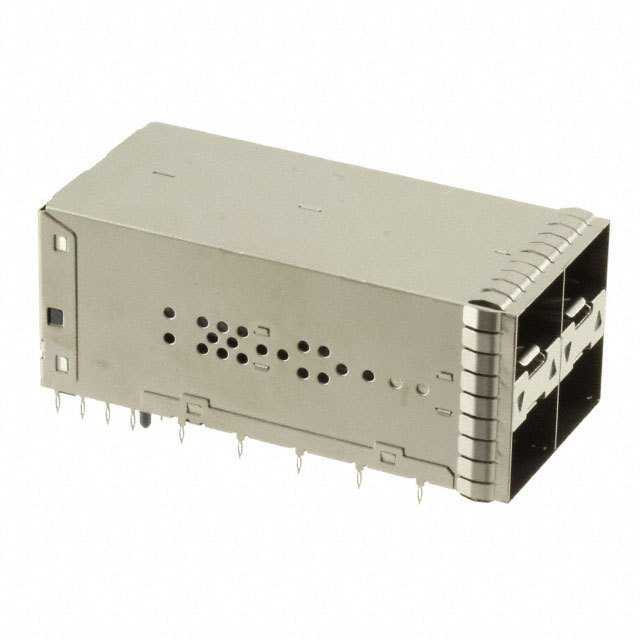

    Amphenol公司的2X2 SFP UltraPort是一款高性能高速互连解决方案,配备多种光导管(Light Pipe)选项和电磁干扰(EMI)弹簧片。该产品适用于各种高速通信应用,如数据中心、服务器和网络设备等。它提供灵活的光导管配置,能够满足不同应用场景的需求。

    技术参数


    - 光导管配置:
    - 无光导管:0
    - 每个2x1模块4个光导管,正常方向:1
    - 每个2x1模块2个内侧光导管,正常方向:2
    - 每个2x1模块2个外侧光导管,正常方向:3
    - 每个2x1模块4个光导管,反向方向:4
    - 每个2x1模块2个内侧光导管,反向方向:5
    - 每个2x1模块2个外侧光导管,反向方向:6
    - 每个2x1模块3个光导管,2个外侧光导管,正常方向:7
    - 每个2x1模块3个光导管,2个外侧光导管,反向方向:8
    - 电镀选项:
    - 30μ"金镀层,匹配区域;15~100μ"哑光锡镀层,端接区域:2
    - 30μ"金镀层,匹配区域;150~300μ"哑光锡镀层,端接区域:3
    - 15μ"金镀层,匹配区域;15~100μ"哑光锡镀层,端接区域:5
    - 15μ"金镀层,匹配区域;150~300μ"哑光锡镀层,端接区域:6
    - 材料:
    - 罩壳:铜合金(镍银)
    - 连接器插脚:磷青铜
    - 光导管:透明聚碳酸酯
    - 包装:堆叠式托盘包装
    - 工作温度范围:-40°C 至 +85°C

    产品特点和优势


    1. 多种光导管配置:提供多种光导管配置选项,以满足不同的应用场景需求。
    2. 金/锡电镀选项:支持多种电镀选项,可选30μ"或15μ"金镀层,并搭配哑光锡镀层,提高产品的耐用性和可靠性。
    3. 高性能材料:采用高性能材料(如磷青铜、透明聚碳酸酯)确保产品在极端环境下的稳定性和可靠性。
    4. 高兼容性:适用于广泛的高速通信设备,如数据中心和服务器。

    应用案例和使用建议


    应用案例
    - 数据中心服务器:该产品适用于高密度数据中心环境,其中多个服务器通过光导管进行信号传输,实现高效的数据交换。
    - 电信网络设备:在网络路由器和交换机等电信设备中,该产品可用于监测设备状态和运行情况。
    使用建议
    - 环境适应性:在极端温度环境下使用时,应注意产品的温度适应范围(-40°C 至 +85°C),确保最佳性能。
    - 维护和保养:定期检查连接器插脚的电镀层,确保其良好接触,避免氧化或腐蚀。

    兼容性和支持


    - 兼容性:该产品兼容多种高速通信协议和标准,如SFP+,具有广泛的互操作性。
    - 支持和维护:Amphenol公司提供了详细的技术文档和专业的技术支持团队,用户可通过其官方网站获得进一步的支持和服务。

    常见问题与解决方案


    1. 问题:光导管出现损坏。
    - 解决方案:更换损坏的光导管组件,并重新校准连接器。
    2. 问题:连接器接触不良。
    - 解决方案:清洁连接器插脚,并确保正确的电镀选项。
    3. 问题:温度范围超出预期。
    - 解决方案:检查工作环境温度,确保其在产品规定的温度范围内使用。

    总结和推荐


    2X2 SFP UltraPort凭借其多样化的光导管配置、高性能材料和广泛的兼容性,成为高速通信领域的理想选择。建议用户在选择光导管配置时根据具体的应用场景需求来决定,并在安装和使用过程中注意环境条件。Amphenol公司的专业支持和服务将进一步增强用户的体验。总体而言,强烈推荐该产品用于各类高速通信应用。

UE86-3G2620-30361参数

参数
长*宽*高 63.07mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

UE86-3G2620-30361厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

UE86-3G2620-30361数据手册

厂牌 PDF简要描述 下载
AMPHENOL AMPHENOL UE86-3G2620-30361 UE86-3G2620-30361数据手册

UE86-3G2620-30361封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 28.644 ¥ 261.4051
10+ $ 22.9284 ¥ 209.2446
25+ $ 20.9196 ¥ 190.9122
54+ $ 19.4076 ¥ 177.1137
108+ $ 17.4405 ¥ 159.162
270+ $ 15.939 ¥ 145.4594
库存: 322
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 261.4
