66951-007LF

厂牌: AMPHENOL
产品描述: Push-Pull,Receptacle 2.54mm 1 7pin 3A 760nm 金 黑色 通孔安装 17.78mm(长度)*5.08mm(高度)
供应商型号: TS-66951-007LF
供应商: 海外现货
标准整包数: 33

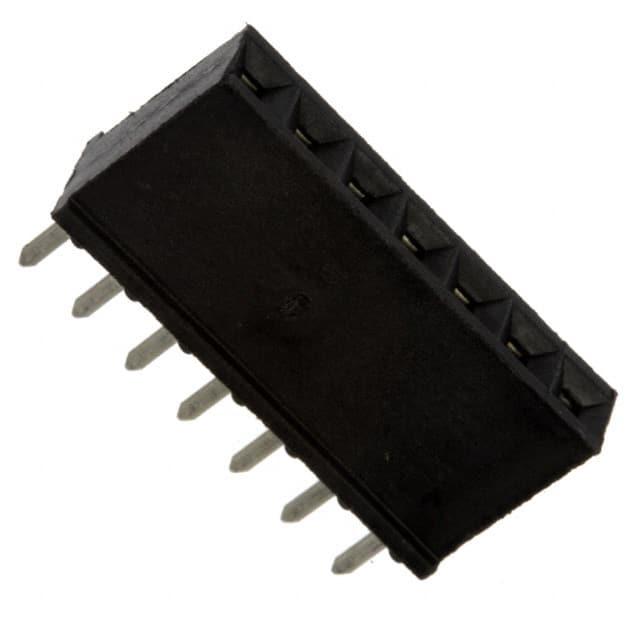

AMPHENOL 矩形连接器 - 针座 - 插座/母插口 66951-007LF

66951-007LF概述

    Dubox® SHUNTS Board/Wire-to-Board Connectors 技术手册

    产品简介


    Dubox® SHUNTS Board/Wire-to-Board Connectors 是一种高可靠性连接器,专为板对线和板对板连接而设计。这些连接器具有紧凑的设计,能够在严苛的应用环境中提供稳定可靠的电气连接。它们适用于个人护理设备、家庭护理设备、家庭自动化系统、服务器、存储设备以及工业机器人和电力工具等领域。

    技术参数


    以下是Dubox® SHUNTS Board/Wire-to-Board Connectors的关键技术参数:
    - 材料
    - 外壳:高温度黑色热塑性材料
    - 阻燃等级:UL94V-0
    - 插针:磷青铜
    - 镀层:金或锡镀层(1.27μm/50μin. 镍)
    - 机械性能
    - 配合周期(耐久性):50次(金),25次(锡)
    - 插入力:金触点最大450gf,锡铅触点最大500gf
    - 拔出力:金触点最小30gf,锡铅触点最小30gf
    - 插入深度:4.85mm(0.191英寸)最小(提供3.81mm/0.15英寸的有效行程)——低剖面
    - 电气性能
    - 电流容量:每个触点最大2.5A
    - 绝缘电阻:最小50,000MΩ
    - 接触电阻:初始最大15MΩ,环境测试后最大20MΩ
    - 介电耐压:800V
    - 规格
    - 文件编号:E66906、LR46923
    - 产品规格:BUS-12-071-gold、BUS-12-070-tin
    - 环境
    - 工作温度范围:-65°C 至 +125°C
    - 认证
    - 符合RoHS标准(欧盟2002/95/IEC指令)

    产品特点和优势


    - 高可靠性的电气性能:双弹性触点设计确保了高可靠的电气连接。
    - 低插入力:预应力触点设计使得插入力极低。
    - 信号保护:四壁接触设计提高了信号保护。
    - 成本效益:双镀层设计提升了产品成本效益。
    - 适应性:能够与非常短的插针(5mm)对接,并且可以堆叠使用,适用于多种应用场景。

    应用案例和使用建议


    Dubox® SHUNTS Board/Wire-to-Board Connectors 在多个领域得到了广泛应用,如个人护理设备(例如吹风机)、家庭护理设备(例如清洁机器人)、家庭自动化系统(例如报警系统)、服务器、存储设备以及工业机器人和电力工具。这些连接器的设计使其特别适合于板对板和板对线的连接,能够满足不同应用场景的需求。
    在使用这些连接器时,建议注意以下几点:
    - 确保所有部件正确安装,以避免信号干扰。
    - 定期检查连接器的工作状态,确保其保持良好性能。
    - 使用自动化焊接设备时,应确保焊接参数符合产品要求。

    兼容性和支持


    Dubox® SHUNTS Board/Wire-to-Board Connectors 具有良好的兼容性,可与红外和蒸汽相回流焊兼容。此外,厂商提供了全面的支持服务,包括安装指导、维护手册和技术支持。

    常见问题与解决方案


    - 问题:插入力过大?
    - 解决方案:检查插针是否损坏或变形,如有必要,更换新的插针。

    - 问题:接触电阻过高?
    - 解决方案:确保插头和插座之间的清洁度,定期清理接触表面。

    - 问题:连接器无法正常工作?
    - 解决方案:检查连接器的安装是否正确,确认所有部件都已牢固固定。

    总结和推荐


    Dubox® SHUNTS Board/Wire-to-Board Connectors 是一款高可靠性、多功能的连接器,适用于多种应用场景。其紧凑的设计、优良的电气性能以及广泛的适用性使其在市场上具备强大的竞争力。对于需要高性能连接器的应用,推荐使用Dubox® SHUNTS Board/Wire-to-Board Connectors。

66951-007LF参数

参数
触头镀层 - 配接
颜色 黑色
类型 Push-Pull,Receptacle
排数 1
针脚数 7pin
触头镀层厚度 - 配接 760nm
额定电流 3A
防护等级 -
间距-配接 2.54mm
长*宽*高 17.78mm(长度)*5.08mm(高度)
安装方式 通孔安装
应用等级 医疗级,工业级,汽车级,电信级,通用级
零件状态 在售
包装方式 管装

66951-007LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

66951-007LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 插座/母插口 AMPHENOL 66951-007LF 66951-007LF数据手册

66951-007LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
132+ $ 1.7199 ¥ 14.6192
264+ $ 1.6416 ¥ 13.9536
528+ $ 1.482 ¥ 12.597
825+ $ 1.2882 ¥ 10.9497
库存: 165
起订量: 165 增量: 33
交货地:
最小起订量为:132
合计: ¥ 1929.73
