0805Y0500393JXT

产品分类: 陶瓷电容
产品描述: 39nF ±5% X7R 50V 0805 贴片安装 2mm(长度)*1.25mm(宽度)
供应商型号:
供应商:
标准整包数: 0

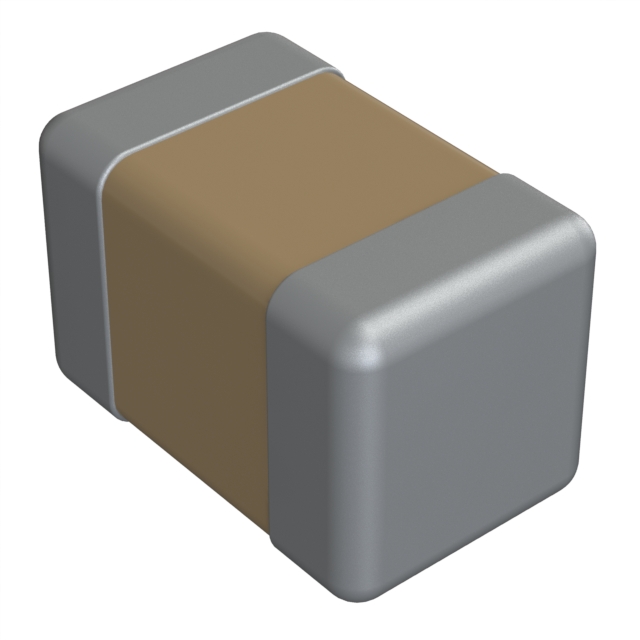

KNOWLES ELECTRONICS 陶瓷电容 0805Y0500393JXT

0805Y0500393JXT概述

    标准多层陶瓷芯片电容器 (MLCC) 数据手册

    产品简介


    标准多层陶瓷芯片电容器 (MLCC) 是一种广泛应用于各类电路中的表面贴装元件。本系列MLCC提供从0.47pF到22µF的电容值,封装尺寸从0603到8060。这些电容器采用了Syfer独有的湿法工艺制造,采用贵金属电极,适用于各种通用及高可靠性应用场合,特别适合对封装尺寸和可靠性有较高要求的应用领域。

    技术参数


    - 电容范围: 0.47pF 至 22µF
    - 温度系数:
    - C0G/NP0: 0 ± 30ppm/°C
    - X7R: ±15% (-55°C 至 +125°C)
    - 损耗因数:
    - C0G/NP0: Cr > 50pF ≤0.0015, Cr ≤ 50pF = 0.0015(15÷Cr+0.7)
    - X7R: ≤ 0.025
    - 绝缘电阻 (IR): 100GΩ 或 1000秒(取最小值)
    - 介电耐压 (DWV): 应用电压5±1秒,最大充电电流50mA
    - 老化率:
    - C0G/NP0: 零
    - X7R: <2% 每时间十年

    产品特点和优势


    本系列产品具有以下特点和优势:
    - 紧致的公差: 使用Syfer独有的湿法制造工艺,可实现接近±1%的紧密电容公差。
    - 高可靠性: 密封结构及特殊材料,确保高可靠性,满足不同领域的严苛需求。
    - 灵活的焊锡兼容性: 支持多种焊接工艺,包括回流焊接和波峰焊接,适应性强。
    - 耐久性: 可承受超过1000次温度循环,适合高温、振动等恶劣环境。

    应用案例和使用建议


    应用案例:
    - 在工业自动化设备中,用于电源滤波和信号耦合。
    - 在医疗设备中,用于高频信号处理。
    - 在通信设备中,用于EMI滤波。
    使用建议:
    - 在焊接过程中尽量避免直接加热芯片或周围区域,建议使用热风枪或热气焊接,以减少热应力。
    - 确保选择合适的焊料,减少因焊料高温引起的腐蚀问题。

    兼容性和支持


    本产品与其他常见电子元件兼容,支持标准焊接工艺。制造商提供了详细的安装指南和技术支持,可以通过官网或销售办公室获取更多帮助。

    常见问题与解决方案


    - 问题: 容量变化。
    - 解决方案: 由于老化效应,建议在设计时考虑适当的老化余量。

    - 问题: 裂纹。
    - 解决方案: 使用FlexiCapTM终止基底,能够显著提高机械强度,减少因板弯导致的裂纹。

    总结和推荐


    综上所述,这款标准多层陶瓷芯片电容器在电容精度、可靠性和适用性方面表现优秀。特别是FlexiCapTM终止基底的应用显著提高了机械性能,适合于高可靠性需求的应用场合。因此,我们强烈推荐此款产品,尤其适用于需要高性能和高可靠性的应用场景。
    希望以上内容能为您的应用选择和使用提供有价值的参考。如有更多问题,欢迎随时咨询。

0805Y0500393JXT参数

参数
电容值 39nF
容差 ±5%
温度系数 X7R
额定电压 50V
长*宽*高 2mm(长度)*1.25mm(宽度)
通用封装 0805
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

0805Y0500393JXT厂商介绍

Knowles Electronics是一家全球领先的微型声学和传感器解决方案供应商,专注于为客户提供高性能的微型声学、音频处理技术和传感器解决方案。公司的产品主要分为三大类:声学产品、传感器产品和微电子机械系统(MEMS)产品。

1. 声学产品:包括微型麦克风、扬声器、受话器等,广泛应用于智能手机、平板电脑、笔记本电脑、可穿戴设备等领域。

2. 传感器产品:包括压力传感器、惯性传感器等,应用于汽车、工业、医疗、消费电子等领域。

3. MEMS产品:包括MEMS麦克风、MEMS传感器等,应用于智能手机、智能家居、物联网等领域。

Knowles Electronics的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的产品。

2. 定制化服务:根据客户需求,提供定制化的解决方案,满足不同应用场景的需求。

3. 全球布局:在全球设有研发中心、生产基地和销售网络,为客户提供快速响应和优质服务。

4. 品质保证:公司严格遵循国际质量管理体系,确保产品质量和性能。

0805Y0500393JXT数据手册

厂牌 PDF简要描述 下载
KNOWLES ELECTRONICS 陶瓷电容 KNOWLES ELECTRONICS 0805Y0500393JXT 0805Y0500393JXT数据手册

0805Y0500393JXT封装设计

查看详情并下载
Symbol
Footprint
3D Model
