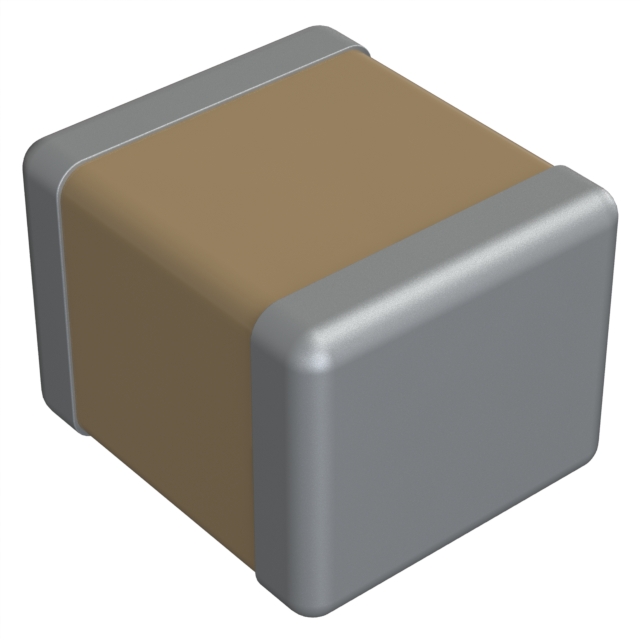

2220J3K00331GCT

产品分类: 陶瓷电容
产品描述: 330pF ±2% C0G(NP0) 3KV 2220 贴片安装 5.7mm*5mm*5mm
供应商型号: DMT-2220J3K00331GCT
供应商: 海外现货
标准整包数: 1
KNOWLES ELECTRONICS 陶瓷电容 2220J3K00331GCT

2220J3K00331GCT概述

    # 知利斯(Knowles)标准多层陶瓷电容器(MLCC)产品技术手册

    产品简介


    本手册描述的是知利斯(Knowles)的多层陶瓷电容器(MLCC)产品系列,适用于广泛的通用和高可靠性应用。该系列产品采用Syfer独特的湿法工艺制造,并结合贵金属电极,确保了卓越的可靠性和稳定性。产品覆盖了从0.47pF到22µF的电容范围,并提供多种封装尺寸,从0603到8060不等。这些电容器适合用于需要紧凑设计和高可靠性的应用场合,例如通信设备、汽车电子、医疗设备以及工业控制等领域。

    技术参数


    以下为该系列MLCC的关键技术参数:
    - 电容范围:0.47pF至22µF
    - 温度系数:
    - C0G/NP0:±30ppm/℃(0°C变化)
    - X7R:±15%,范围-55°C至+125°C
    - 损耗因子:
    - C0G/NP0:Cr > 50pF时≤0.0015;Cr ≤ 50pF时=0.0015(15÷Cr+0.7)
    - X7R:≤0.025
    - 绝缘电阻:≥100GΩ 或 ≥1000秒(取较小值)
    - 耐电压:峰值电压50mA下施加电压5±1秒
    尺寸规格:
    | 尺寸代码 | 长度 (L1) | 宽度 (W) | 厚度 (T) | 终端带宽 (L2) |

    | 0603 | 1.6mm | 0.8mm | 0.8mm | 0.10mm |
    | 0805 | 2.0mm | 1.25mm | 1.3mm | 0.13mm |
    | 1210 | 3.2mm | 2.5mm | 2.0mm | 0.25mm |

    产品特点和优势


    - 高度可靠的湿法工艺:独有的湿法制造工艺确保了产品的一致性和稳定性。
    - 精密的电容精度:可实现C0G/NP0类型电容的±1%高精度。
    - 优异的机械性能:通过FlexiCapTM技术提升了抗弯折能力和温度循环能力,最高可达1000次以上循环测试无裂纹。
    - 多层陶瓷结构:在有限空间内提供更大的电容量,特别适合高频及低阻抗需求。
    - 广泛的应用兼容性:适合通用及苛刻环境下使用,包括高温、高湿度或腐蚀性气体环境中。

    应用案例和使用建议


    应用场景
    - 通信设备:射频模块、滤波电路
    - 汽车电子:车载娱乐系统、ECU模块
    - 医疗设备:便携式监护仪、心率监测设备
    - 工业控制:电源管理、信号调理电路
    使用建议
    1. 在焊接前确保产品存放在适宜环境(-5°C至+40°C,相对湿度40%-60%),并尽量减少暴露时间。
    2. 推荐使用回流焊方式,以保持焊接质量并防止过度氧化。
    3. 对于大尺寸组件(如1210及以上),应避免强制冷却,让其自然降温。
    4. 对于需要粘接固定的场景,建议使用与银载环氧树脂相兼容的PdAg终端材料。

    兼容性和支持


    - 兼容性:所有型号均符合RoHS标准,并可通过调整表面涂层满足不同客户的无铅要求。
    - 技术支持:知利斯公司提供详尽的应用指南文档和技术支持服务,帮助客户快速解决问题。
    - 定制选项:特殊尺寸或定制化参数可以联系销售部门进一步商讨。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后出现裂纹 | 使用FlexiCapTM终端材料,提高机械强度 |
    | 电容值下降过快 | 检查是否超过Curie点温度,采取适当加热措施 |
    | 接触不良 | 确保正确处理并清洁终端,避免污染 |

    总结和推荐


    知利斯(Knowles)标准MLCC系列是高可靠性和高性能电子元件的理想选择。其独特的制造工艺、严格的品质控制以及全面的技术支持使其在市场上极具竞争力。无论是对小型消费类电子产品还是对极端条件下的工业设备,该系列产品都能提供出色的性能表现。
    推荐结论:强烈推荐给追求高效能和稳定性的应用场合,特别是对机械应力敏感或需要高精度电容值的应用。

2220J3K00331GCT参数

参数
电容值 330pF
容差 ±2%
温度系数 C0G(NP0)
额定电压 3KV
长*宽*高 5.7mm*5mm*5mm
通用封装 2220
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

2220J3K00331GCT厂商介绍

Knowles Electronics是一家全球领先的微型声学和传感器解决方案供应商,专注于为客户提供高性能的微型声学、音频处理技术和传感器解决方案。公司的产品主要分为三大类:声学产品、传感器产品和微电子机械系统(MEMS)产品。

1. 声学产品:包括微型麦克风、扬声器、受话器等,广泛应用于智能手机、平板电脑、笔记本电脑、可穿戴设备等领域。

2. 传感器产品:包括压力传感器、惯性传感器等,应用于汽车、工业、医疗、消费电子等领域。

3. MEMS产品:包括MEMS麦克风、MEMS传感器等,应用于智能手机、智能家居、物联网等领域。

Knowles Electronics的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的产品。

2. 定制化服务:根据客户需求,提供定制化的解决方案,满足不同应用场景的需求。

3. 全球布局:在全球设有研发中心、生产基地和销售网络,为客户提供快速响应和优质服务。

4. 品质保证:公司严格遵循国际质量管理体系,确保产品质量和性能。

2220J3K00331GCT数据手册

厂牌 PDF简要描述 下载
KNOWLES ELECTRONICS 陶瓷电容 KNOWLES ELECTRONICS 2220J3K00331GCT 2220J3K00331GCT数据手册

2220J3K00331GCT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.2928 ¥ 27.8242
库存: 900
起订量: 800 增量: 0
交货地:
最小起订量为:1
合计: ¥ 27.82
直接购买
加入购物车
