2220J6K00270JCT

产品分类: 陶瓷电容
产品描述: 27pF ±5% C0G(NP0) 6KV 2220 贴片安装 5.7mm*5mm*5mm
供应商型号: DMT-2220J6K00270JCT
供应商: 海外现货
标准整包数: 1

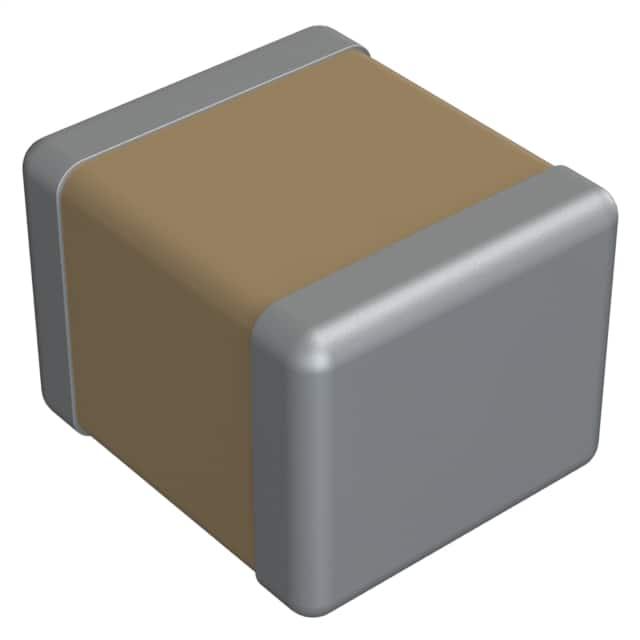

KNOWLES ELECTRONICS 陶瓷电容 2220J6K00270JCT

2220J6K00270JCT概述

    MLCC Surface Mount Multi-Layer Ceramic Capacitors (MLCC)

    产品简介


    多层陶瓷电容器(MLCC)是现代电子产品中不可或缺的组件,广泛应用于各种电子设备中。本产品系列提供从0.47pF到22μF的不同电容值,适用于多种通用及高可靠性需求的应用场合。其表面贴装设计使得安装和集成更加便捷。这款MLCC产品采用Syfer独特的湿法工艺制造,配备贵金属电极,确保在紧凑空间内具备卓越的稳定性和可靠性。

    技术参数


    - 电容范围:0.47pF至22μF
    - 温度系数:C0G/NP0为0 ± 30ppm/°C;X7R为±15%,从-55°C至+125°C
    - 损耗因子:C0G/NP0 (Cr > 50pF时≤0.0015),X7R (≤0.025)
    - 绝缘电阻:100GΩ或1000秒(以最小值为准)
    - 耐电压:施加电压5±1秒,最大充电电流50mA
    - 老化率:C0G/NP0无老化,X7R老化率<2%/时间十年

    产品特点和优势


    - 高精度:Syfer独有的“湿法”制造工艺,允许C0G/NP0部分在10pF及以上达到±1%的容差精度。
    - 高温稳定性:C0G/NP0类型的电容具有零老化率,而X7R则具有低于2%的老化率。
    - 优越的机械性能:通过FlexiCapTM柔性环氧聚合物终止材料,能够承受超过1000次的温度循环而不破裂。
    - 高可靠性:通过全球客户合作,积累了大量的测试和可靠性数据,提升了产品的长期稳定性。

    应用案例和使用建议


    - 通用电子设备:适用于广泛的消费电子和工业电子设备,如智能手机、平板电脑、笔记本电脑等。
    - 高可靠性要求的应用:包括航空航天、医疗设备等领域,需要长时间可靠运行的设备。
    - 温度变化较大的应用:X7R电容在宽温范围内保持稳定性能,适合在温度波动较大的环境中使用。
    使用建议:
    - 在选择焊料时,应考虑使用低锡含量的焊料,以减少银溶解导致的终止系统故障。
    - 在进行板弯曲测试时,FlexiCapTM型电容允许的弯曲度显著高于标准型电容,能显著提升设备的整体可靠性。

    兼容性和支持


    - 兼容性:Syfer MLCC与所有已知的焊接/安装方法兼容,支持回流焊和波峰焊。
    - 技术支持:提供详细的焊接指南,包括IPC/FEDEC J-STD-020中的推荐焊锡曲线。
    - 售后支持:提供2年的存储寿命保证,要求存储条件控制在温度-5°C至+40°C,湿度40%至60%RH之间。

    常见问题与解决方案


    - 问题1:电容在焊接过程中出现开路现象。
    - 解决办法:建议检查焊接温度、时间和助焊剂的选择,避免过高的温度和长时间浸泡。
    - 问题2:电容发生氧化或腐蚀。
    - 解决办法:在焊接后自然冷却,避免热应力,同时选用带有抗溶解屏障层的电镀端子。

    总结和推荐


    Syfer的MLCC产品以其高精度、高稳定性和出色的机械性能,在多个领域表现出色。特别是在高可靠性需求和温度敏感性应用中,表现出显著的优势。对于需要高性能电容的工程师和设计师来说,这是一款值得推荐的产品。无论是在消费电子还是高端工业应用中,Syfer MLCC都能提供稳定可靠的支持。

2220J6K00270JCT参数

参数
电容值 27pF
容差 ±5%
温度系数 C0G(NP0)
额定电压 6KV
长*宽*高 5.7mm*5mm*5mm
通用封装 2220
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

2220J6K00270JCT厂商介绍

Knowles Electronics是一家全球领先的微型声学和传感器解决方案供应商,专注于为客户提供高性能的微型声学、音频处理技术和传感器解决方案。公司的产品主要分为三大类:声学产品、传感器产品和微电子机械系统(MEMS)产品。

1. 声学产品:包括微型麦克风、扬声器、受话器等,广泛应用于智能手机、平板电脑、笔记本电脑、可穿戴设备等领域。

2. 传感器产品:包括压力传感器、惯性传感器等,应用于汽车、工业、医疗、消费电子等领域。

3. MEMS产品:包括MEMS麦克风、MEMS传感器等,应用于智能手机、智能家居、物联网等领域。

Knowles Electronics的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的产品。

2. 定制化服务:根据客户需求,提供定制化的解决方案,满足不同应用场景的需求。

3. 全球布局:在全球设有研发中心、生产基地和销售网络,为客户提供快速响应和优质服务。

4. 品质保证:公司严格遵循国际质量管理体系,确保产品质量和性能。

2220J6K00270JCT数据手册

厂牌 PDF简要描述 下载
KNOWLES ELECTRONICS 陶瓷电容 KNOWLES ELECTRONICS 2220J6K00270JCT 2220J6K00270JCT数据手册

2220J6K00270JCT封装设计

查看详情并下载
Symbol
Footprint
3D Model
