0603J2000560FUT

产品分类: 陶瓷电容
产品描述: 56pF ±1% C0G(NP0) 200V 0603 贴片安装 1.6mm(长度)*800μm(宽度)
供应商型号:
供应商:
标准整包数: 0

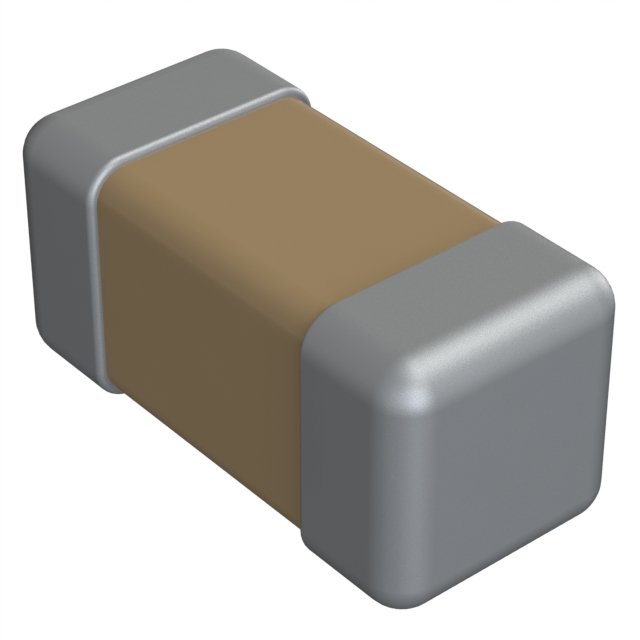

KNOWLES ELECTRONICS 陶瓷电容 0603J2000560FUT

0603J2000560FUT概述


    产品简介


    超低ESR "U"系列多层陶瓷电容器
    Knowles的超低ESR "U" 系列提供了一种非常稳定且具有高Q值的材料系统,在低于3GHz的系统中表现出色的低损耗性能。这一系列高频电容器专为最低可能的ESR优化设计,适用于多种需要经济高效的高性能电子元件的应用场景。

    技术参数


    - 电容范围: 0.1pF 至 1.0nF
    - 温度系数: ±30ppm/°C (C0G)
    - Q因子: >2000 @ 1MHz
    - 绝缘电阻: 100GΩ 或 1000秒(取二者较小者)
    - 击穿电压: 电压施加5±1秒,最大充电电流50mA
    - 工作温度范围: -55°C 至 +125°C
    - 老化率: 零
    - 封装尺寸:
    - 0603: 1.6mm x 0.8mm x 0.8mm (最大厚度0.10-0.40mm)
    - 0805: 2.0mm x 1.25mm x 1.3mm (最大厚度0.13-0.75mm)
    - 1111: 2.79mm x 2.79mm x 2.0mm (最大厚度0.13-0.63mm),电容值<2.2pF时最大厚度1.78mm

    产品特点和优势


    - 极低ESR: 这一特点使得该系列电容器非常适合高频应用,有助于提高电路的整体效率。
    - 高Q因子: 在1MHz时Q因子大于2000,确保了极低的损耗,提高了系统的整体性能。
    - 稳定性: 0 ± 30ppm/°C的温度系数保证了在不同温度下电容值的变化很小。
    - 高可靠性: 经过严格的测试,包括高温存储、温度循环、湿度抗性、工作寿命等。

    应用案例和使用建议


    应用案例:
    - 高频通信设备: 由于其高Q因子和极低ESR,这种电容器非常适合用于高频通信设备中。
    - 射频模块: 用于无线通信设备中的射频模块,如手机、基站等。
    - 汽车电子: 汽车电子设备中对温度和可靠性要求较高的应用场景。
    使用建议:
    - 电路设计: 设计时应考虑散热和机械应力,避免在角落或边缘放置电容器以减少机械应力。
    - 焊接工艺: 推荐使用回流焊,并遵循特定的回流焊曲线,以确保焊接质量。
    - 组装和存储: 存储时应控制温度和湿度,避免接触工业气体和金属工具,以免影响电容器性能。

    兼容性和支持


    - 兼容性: 与所有公认的贴装方法兼容,包括回流焊和波峰焊。
    - 支持: 提供详细的焊接指南,包括不同温度和湿度条件下的详细参数。制造商还提供了丰富的技术支持和售后服务。

    常见问题与解决方案


    - Q: 如何避免机械应力造成的损坏?
    - A: 在设计电路板时,避免在角落或边缘放置电容器,可以使用槽形设计减少应力。

    - Q: 如何确保焊接质量?
    - A: 使用推荐的回流焊曲线进行焊接,并注意温度上升和冷却速率的控制。
    - Q: 如何延长存储时间?
    - A: 存储时应保持在-5°C至+40°C之间,湿度在40%-60%RH之间,并避免阳光直射。

    总结和推荐



    总结

    :
    Knowles的超低ESR "U"系列电容器具有出色的低损耗性能、极高的Q因子和优异的稳定性,非常适合高频和高可靠性要求的应用场景。通过严格的测试标准和详细的焊接指南,这些电容器能够为用户提供可靠且高效的解决方案。
    推荐:
    基于其优异的性能和广泛的应用领域,我们强烈推荐使用Knowles的超低ESR "U"系列电容器。无论是高频通信设备还是汽车电子领域,这款电容器都能提供卓越的性能和可靠性。

0603J2000560FUT参数

参数
电容值 56pF
容差 ±1%
温度系数 C0G(NP0)
额定电压 200V
长*宽*高 1.6mm(长度)*800μm(宽度)
通用封装 0603
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

0603J2000560FUT厂商介绍

Knowles Electronics是一家全球领先的微型声学和传感器解决方案供应商,专注于为客户提供高性能的微型声学、音频处理技术和传感器解决方案。公司的产品主要分为三大类:声学产品、传感器产品和微电子机械系统(MEMS)产品。

1. 声学产品:包括微型麦克风、扬声器、受话器等,广泛应用于智能手机、平板电脑、笔记本电脑、可穿戴设备等领域。

2. 传感器产品:包括压力传感器、惯性传感器等,应用于汽车、工业、医疗、消费电子等领域。

3. MEMS产品:包括MEMS麦克风、MEMS传感器等,应用于智能手机、智能家居、物联网等领域。

Knowles Electronics的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的产品。

2. 定制化服务:根据客户需求,提供定制化的解决方案,满足不同应用场景的需求。

3. 全球布局:在全球设有研发中心、生产基地和销售网络,为客户提供快速响应和优质服务。

4. 品质保证:公司严格遵循国际质量管理体系,确保产品质量和性能。

0603J2000560FUT数据手册

厂牌 PDF简要描述 下载
KNOWLES ELECTRONICS 陶瓷电容 KNOWLES ELECTRONICS 0603J2000560FUT 0603J2000560FUT数据手册

0603J2000560FUT封装设计

查看详情并下载
Symbol
Footprint
3D Model
