JZ100

产品分类: 陶瓷微调电容
产品描述: 0%~100% 125V 2pF 10pF 贴片安装 4.5mm*3.2mm*1.45mm
供应商型号: 768-JZ100
供应商: Mouser
标准整包数: 1

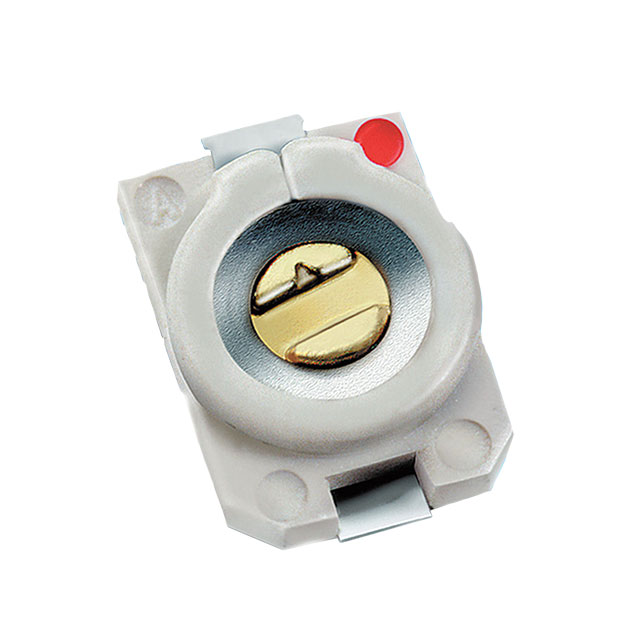

KNOWLES ELECTRONICS 陶瓷微调电容 JZ100

JZ100概述


    产品简介


    本手册介绍的是Voltronics公司生产的JZ系列微调电容器(Trimmer Capacitor)。这类电容器广泛应用于通信、雷达系统、测试设备及无线电领域。微调电容器的主要作用是调节电路中的电容值,以满足不同应用场景的需求。

    技术参数


    - 电容范围:根据不同的配置型号,电容范围从1.5 pF到50 pF不等。
    - 最大额定电压:在最大额定电容时的工作电压为125 V。
    - 耐压能力:在最大额定电容时的耐压能力为220 V。
    - Q因子:在1 MHz频率和最大额定电容时,Q因子范围可参考配置表。
    - 绝缘电阻:在25°C下,绝缘电阻为10^4 MΩ。
    - 温度系数:具体值根据配置表进行查询。
    - 自谐振频率:该值取决于最大额定电容。
    - 机械参数:调节扭矩范围为0.14 in·oz至1.00 in·oz。
    - 包装:所有部件均用12 mm带装卷绕供应,每卷包含1000个零件。
    - 工作环境温度:-40°C至+85°C。
    - 符合RoHS标准。

    产品特点和优势


    JZ系列微调电容器的独特之处在于其广泛的电容范围、高耐压能力和优良的温度稳定性。此外,该系列产品采用高性能材料制造,具备良好的机械强度和长期稳定性。这些特性使其成为在严苛环境下的首选组件,在通信和雷达系统等关键领域得到广泛应用。

    应用案例和使用建议


    JZ系列电容器在多种领域有广泛应用,例如雷达系统、通信设备、测试仪器等。根据手册,可以将该电容器用于需要精确调整电容值的电路中,特别是在要求高稳定性的场景下。例如,在通信系统中,需要微调电容器来补偿因环境温度变化引起的电容波动。为了确保最佳效果,建议使用陶瓷螺丝刀进行调节,同时避免施加过大的轴向负载,以免损坏电容器。

    兼容性和支持


    JZ系列电容器设计时考虑了与其他电子元件的兼容性,确保能够顺畅集成于现有电路系统中。Voltronics公司提供全方位的技术支持和服务,包括样品试用、技术支持热线和在线资源库,帮助客户顺利进行产品选型和应用部署。

    常见问题与解决方案


    - 问题1:调节扭矩过小或过大怎么办?
    - 解决方案:检查并确认所使用的工具是否符合推荐标准。如扭矩依然存在问题,建议联系技术支持获取进一步的帮助。

    - 问题2:电容器在焊接过程中受损怎么办?
    - 解决方案:严格遵守推荐的焊接工艺流程,特别是注意焊接温度和时间的控制。如发现损坏,应立即替换新件,并在后续操作中遵循正确的处理程序。

    总结和推荐


    综上所述,JZ系列微调电容器凭借其宽泛的电容范围、稳定的温度特性和良好的机械强度,展现出卓越的产品性能。尤其是在严苛的应用环境中,这一系列电容器能提供可靠且精准的电容调节能力。因此,强烈推荐在相关应用中使用JZ系列微调电容器,以确保系统的稳定性和可靠性。

JZ100参数

参数
容差 0%~100%
额定电压 125V
最大电容值 10pF
最小电容值 2pF
长*宽*高 4.5mm*3.2mm*1.45mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

JZ100厂商介绍

Knowles Electronics是一家全球领先的微型声学和传感器解决方案供应商,专注于为客户提供高性能的微型声学、音频处理技术和传感器解决方案。公司的产品主要分为三大类:声学产品、传感器产品和微电子机械系统(MEMS)产品。

1. 声学产品:包括微型麦克风、扬声器、受话器等,广泛应用于智能手机、平板电脑、笔记本电脑、可穿戴设备等领域。

2. 传感器产品:包括压力传感器、惯性传感器等,应用于汽车、工业、医疗、消费电子等领域。

3. MEMS产品:包括MEMS麦克风、MEMS传感器等,应用于智能手机、智能家居、物联网等领域。

Knowles Electronics的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的产品。

2. 定制化服务:根据客户需求,提供定制化的解决方案,满足不同应用场景的需求。

3. 全球布局:在全球设有研发中心、生产基地和销售网络,为客户提供快速响应和优质服务。

4. 品质保证:公司严格遵循国际质量管理体系,确保产品质量和性能。

JZ100数据手册

厂牌 PDF简要描述 下载
KNOWLES ELECTRONICS 陶瓷微调电容 KNOWLES ELECTRONICS JZ100 JZ100数据手册

JZ100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.462 ¥ 37.7039
10+ $ 2.97 ¥ 25.0965
50+ $ 2.6136 ¥ 22.0849
100+ $ 2.1816 ¥ 18.4345
500+ $ 2.0088 ¥ 16.9744
1000+ $ 1.6485 ¥ 13.9298
2000+ $ 1.554 ¥ 13.1313
5000+ $ 1.491 ¥ 12.599
库存: 6143
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 37.7
